Butiran Produk

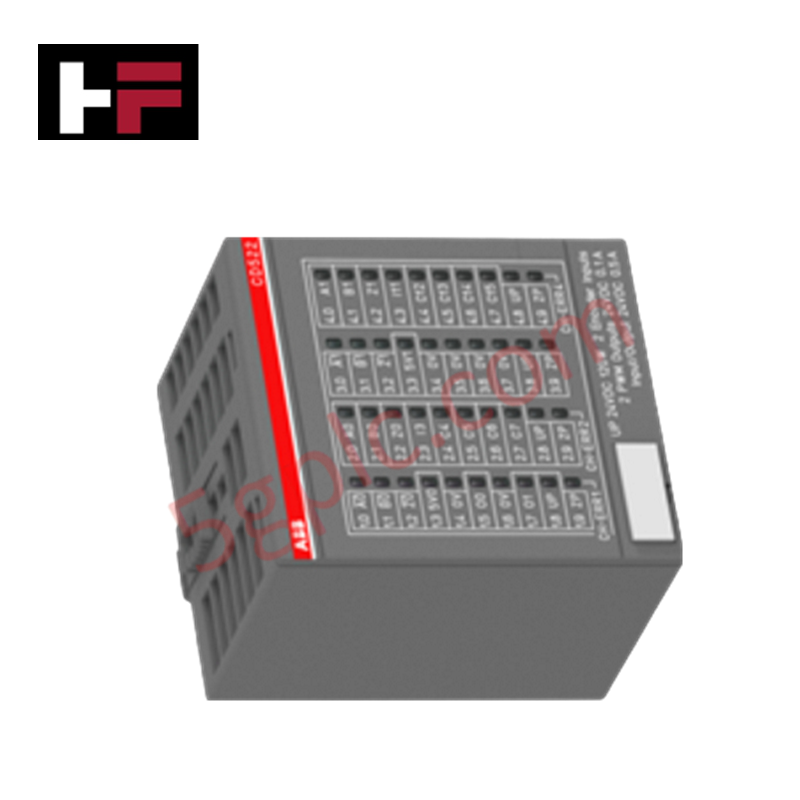

ABB 1SAP260300R0001, yang juga dikatalogkan sebagai Modul Fungsian CD522, berfungsi sebagai komponen perkakasan khusus untuk pelaksanaan logik kawalan tempatan dalam platform I/O Automasi Teragih ABB AC500. Modul ini memproses tugas perkakasan berkelajuan tinggi yang khusus, berinteraksi melalui 2 input pengekod, 2 output PWM, 2 input digital 24 VDC tetap, dan 8 input/output digital 24 VDC yang boleh dikonfigurasikan untuk mengendalikan penentuan kedudukan tepat dan logik isyarat diskret.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | CD522 (1SAP260300R0001) |
| Jenama | ABB |
| Asal | Jerman / Sweden (Garis asas pengeluaran siri standard) |
| Berat | 0.124 kg bersih / 0.151 kg kasar |
| Dimensi | 67.5 mm x 62 mm x 76 mm |
| Voltan Bekalan Kuasa | 24 VDC |
| Voltan Output | 24 VDC |
| Arus Output | 2 A maksimum setiap saluran |
| Input Pengekod | 2 saluran |
| Output PWM | 2 saluran |
| Input Digital | 2 saluran (24 VDC) |
| DI/O Boleh Konfigurasikan | 8 saluran (24 VDC) |
| Darjah Perlindungan | IP20 |
| Suhu Operasi | 0 hingga +60 darjah C |
| Suhu Penyimpanan | -40 hingga +70 darjah C |
| Jenis Produk | Modul Fungsian PLC |
Rangkaian Deterministik Profinet / EtherNet/IP dan Penyesuaian Ketumpatan I/O
Arkitektur penukaran isyarat dalaman ABB CD522 1SAP260300R0001 berkorelasi dengan tepat dengan metrik kelajuan komunikasi bas backplane asas. Apabila metrik penjejakan pengekod dan keadaan modulasi PWM dihantar ke infrastruktur pengawal atas melalui rangkaian deterministik Profinet atau EtherNet/IP, integriti bingkai dipelihara dalam selang kitaran yang ketat. Prestasi pemprosesan ini kekal konsisten semasa rutin penyesuaian ketumpatan I/O yang besar di seluruh kluster teragih, dengan syarat parameter saluran yang baru dialamatkan berada dalam had perisian yang ditakrifkan oleh matriks keserasian kilat firmware pemproses pusat.
Soalan Lazim
S: Bolehkah modul CD522 dimasukkan atau dikeluarkan dari pangkalan terminal aktif semasa kuasa sistem 24 VDC dihidupkan?
J: Tidak. Penyisipan atau penarikan secara langsung tidak disokong pada konfigurasi perkakasan ini. Memutuskan sambungan modul semasa pemasangan backplane dikuasakan berisiko menyebabkan gangguan elektrik sementara, yang boleh mengakibatkan kehilangan data daftar atau kerosakan kekal pada jejak logik fizikal.
S: Bagaimana kelakuan 8 saluran DI/O yang boleh dikonfigurasikan di bawah keadaan litar arus lebih?
J: Saluran 24 VDC memantau ambang arus output dalaman. Jika litar pintas luaran atau beban berlebihan melebihi penarafan nominal 2 A, saluran yang terjejas akan trip secara elektrik. Pengesahan kesalahan mesti dipantau melalui diagnostik daftar hos pusat.
Garis Panduan Pemasangan Lapangan
- Pengurangan Pelepasan Elektrostatis: Kakitangan lapangan mesti menggunakan tali pergelangan tangan pelepasan elektrostatis (ESD) yang disahkan dan berpenyambung bumi semasa prosedur pengendalian dan pemasangan untuk melindungi mikroprosesor dalaman daripada gangguan statik.
- Pelarasan Terminal Rel DIN: Selaraskan perumahan dengan teliti pada penyesuai blok terminal AC500 yang dipasang pada rel DIN standard 35 mm. Kunci tab sepenuhnya untuk memastikan sambungan pin backplane yang kukuh dan kesinambungan bumi yang berterusan.
- Pengasingan Isyarat Berkelajuan Tinggi: Salurkan kabel input pengekod frekuensi tinggi dan output PWM melalui saluran wayar terlindung yang berasingan. Kekalkan jarak fizikal minimum 100 mm dari pengumpan AC voltan tinggi atau konduktor pemacu kelajuan berubah untuk mengelakkan gangguan elektromagnet.
- Penyelenggaraan Pelepasan Terma: Sahkan bahawa dimensi jarak pemasangan di sekitar perimeter IP20 memenuhi spesifikasi standard, memastikan penyejukan udara persekitaran yang mencukupi untuk mengekalkan modul di bawah had suhu operasi maksimum +60 darjah C.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
