Butiran Produk

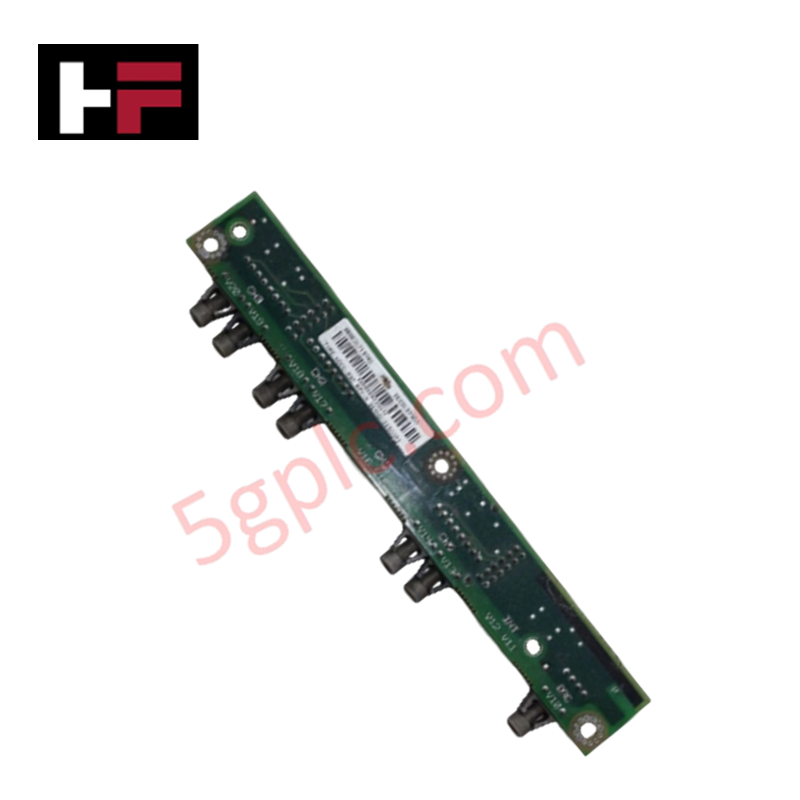

Dikonfigurasi untuk komunikasi optik titik-ke-titik dan multi-nod dalam topologi gangguan tinggi, ABB 3BSE017197R1 (Modul PCB Serat Optik NDCO-03C) menyediakan pelaksanaan fizikal/elektrik secara langsung.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 3BSE017197R1 (NDCO-03C) |
| Jenama | ABB |
| Asal | Sweden atau Switzerland |
| Berat | 0.3 kg |
| Dimensi | 150 x 50 x 20 mm |
| Suhu Operasi | Spesifikasi kabinet pemacu industri standard |
| Penggunaan Kuasa | Diambil dari antara muka casis pemacu hos dalaman |
| Sistem Komunikasi | ABB DDCS (Sistem Komunikasi Data Digital) |
| Medium Penghantaran | Kabel serat optik |
| Port Optik | Antara muka optik berbilang saluran (pasangan TX/RX) |
| Isolasi Elektrik | Isolasi optik penuh |
| Jenis Pemasangan | Papan pilihan dalaman, jenis plug-in |
Rangkaian Deterministik Profinet / EtherNet/IP dan Skala Ketumpatan I/O
ABB 3BSE017197R1 menguruskan bingkai penghantaran masa nyata dari pemacu ke pemacu melalui rangkaian cincin atau bintang DDCS proprietari. Litar pemancar optik berkelajuan tinggi melaksanakan pemisahan galvanik penuh, menghalang gangguan voltan tinggi tempatan atau bunyi mod biasa daripada mengganggu pelan kawalan pusat. Dalam susunan yang memerlukan penskalaan ketumpatan I/O serentak merentasi susunan pemacu pelbagai paksi, modul ini berfungsi sebagai jambatan terasing, mengekalkan keutamaan bingkai yang sepadan dengan sifat rangkaian deterministik Profinet / EtherNet/IP. Profil pemprosesan data berterusan kekal stabil sepenuhnya walaupun beban pautan berubah-ubah, memastikan keserasian kilat firmware yang ketat merentasi seni bina pemprosesan pemacu lama dan terkini.
Soalan Lazim
S: Adakah modul NDCO-03C menyokong pertukaran panas secara langsung semasa pengawal pemacu hos aktif?
J: Tidak. Menyambung atau mencabut papan pilihan dalaman semasa papan belakang pengawal hos dihidupkan akan mengganggu cincin optik DDCS, mencetuskan gangguan nod pemacu serta-merta, dan berpotensi merosakkan penyambung elektrik dalaman.
S: Apakah had pemasangan berkaitan ambang lenturan untuk kabel serat optik yang disambungkan?
J: Jejari lenturan minimum bergantung sepenuhnya pada spesifikasi kabel serat optik (biasanya 25 mm hingga 50 mm). Melebihi ambang ini meningkatkan atenuasi optik, menyebabkan kerosakan data bingkai, dan memutuskan penyegerakan deterministik.
Garis Panduan Pemasangan Lapangan
- Matikan sepenuhnya subsistem pemacu hos dan pastikan semua kapasitor pautan DC dalaman telah dikosongkan sebelum membuka panel akses papan pilihan.
- Masukkan PCB plug-in secara menegak ke dalam soket pemacu yang ditetapkan, pastikan antara muka elektrik sejajar sepenuhnya dengan penyambung kad hos tanpa memaksa pin.
- Selaraskan kabel serat optik TX dan RX dengan betul, pastikan port penghantaran disambungkan ke nod penerima merentasi pautan DDCS.
- Bersihkan semua hujung penyambung optik dengan kain bebas serat sebelum pemasangan untuk mengelakkan habuk atau zarah meningkatkan atenuasi isyarat.
