Butiran Produk

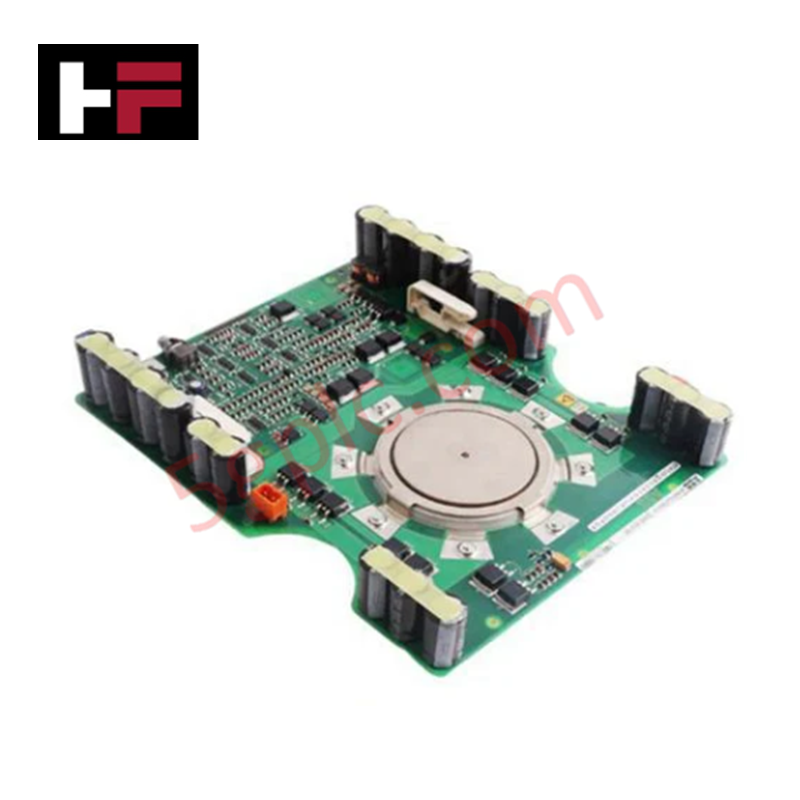

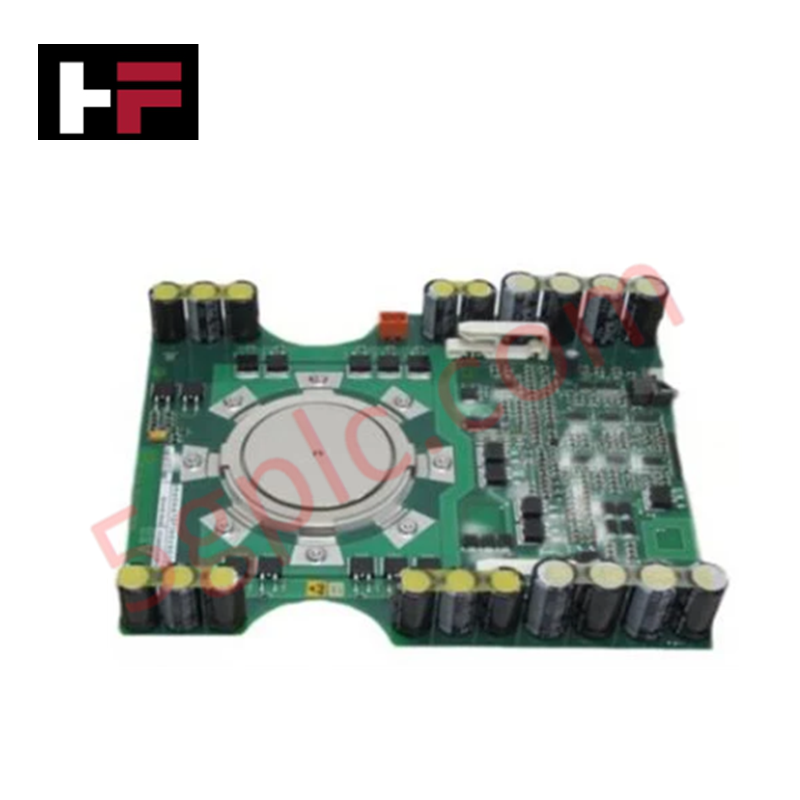

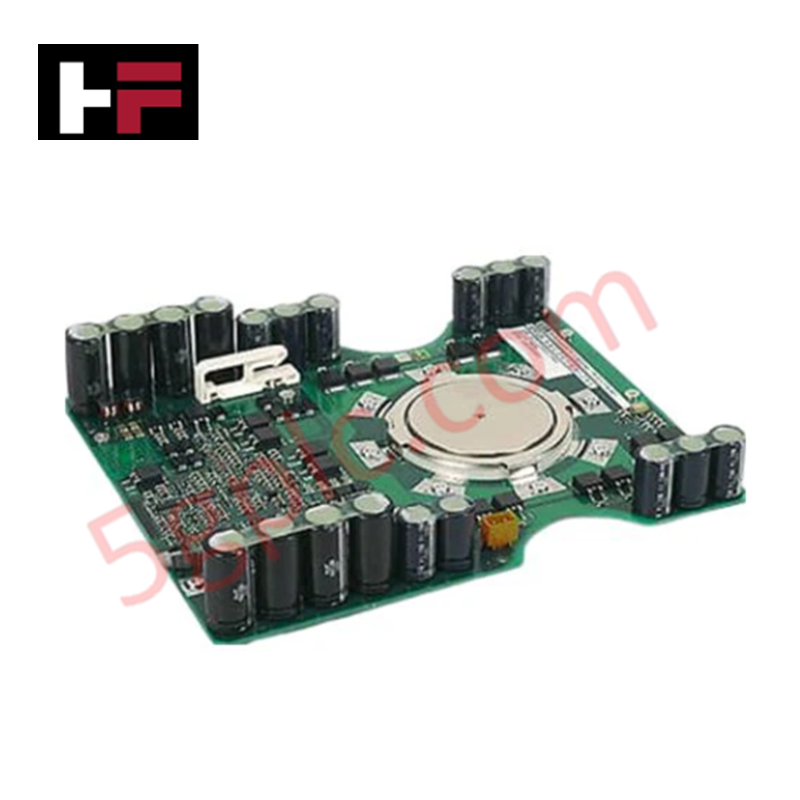

ABB 3BHL000392R0101, juga dikatalogkan sebagai Modul IGCT 5SHX1060H0001, berfungsi sebagai komponen perkakasan khusus untuk suis semikonduktor berkuasa tinggi dalam platform kawalan dan pemacu industri. Modul Thyristor Gerbang Komutasi Terpadu (IGCT) ini menggabungkan struktur gerbang semikonduktor kuasa yang beralih pantas dengan litar pemandu elektronik, menyediakan pelaksanaan segera urutan komutasi arus di bawah kawalan digital langsung dari papan belakang pemproses hos.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 3BHL000392R0101 (Jenis 5SHX1060H0001 / Rujukan silang: 3BHB003230R0101) |
| Jenama | ABB |
| Asal | Republik Czech |
| Berat | 2.11 kg |
| Dimensi | 199 mm Lebar x 61 mm Tinggi x 240 mm Kedalaman |
| Suhu Operasi | -40 darjah C hingga +70 darjah C (Sampul semikonduktor kuasa standard) |
| Penggunaan Kuasa | Ditentukan oleh frekuensi pemanduan unit gerbang dan keperluan beban gelung |
| Jenis Komponen | Thyristor Gerbang Komutasi Terpadu (IGCT) |
| Kod Tarif HS | 85413000 |
Atribut Teknikal Pemacu Industri & Papan Belakang
Sub-rakaman semikonduktor berinteraksi dengan platform hos melalui rangkaian deterministik untuk menjamin denyutan pencetus gerbang yang diselaraskan. Unit gerbang tempatan memerlukan laluan data dalaman berkelajuan tinggi untuk memastikan kelewatan penyebaran hidup dan mati pada tahap mikro saat, mengelakkan keadaan beban terma berlebihan semasa operasi frekuensi tinggi. Pemeriksaan keserasian kilat firmware adalah wajib apabila menggantikan modul dalam konfigurasi selari atau pelbagai fasa untuk mengekalkan keseragaman mutlak dalam masa suis. Penyelarasan ini secara langsung mempengaruhi profil faktor kuasa dan mengawal penskalaan ketumpatan I/O merentasi pemasangan pemacu besar.
Soalan Lazim
S: Apakah keadaan yang mengehadkan penggantian hot-swap modul IGCT ini?
J: Hot-swap adalah dilarang sama sekali. Kapasitor pautan DC utama mesti benar-benar dikosongkan, dan voltan gerbang kawalan mesti diasingkan sebelum memutuskan atau memasang modul untuk mengelakkan letupan busur yang dahsyat atau kerosakan pemandu gerbang.
S: Bagaimana perbezaan kilat firmware antara unit yang disambungkan selari memberi kesan kepada prestasi?
J: Masa kawalan pemandu gerbang yang tidak sepadan mengganggu komutasi serentak semikonduktor, menyebabkan pengagihan arus tidak sekata, lonjakan terma tempatan, dan trip arus lebih segera.
S: Adakah penyejukan luaran diperlukan untuk berat dan profil ketumpatan modul ini?
J: Ya. Memandangkan komposisi semikonduktor kuasa seberat 2.11 kg, ia mesti dipasang terus pada pemasangan heatsink penyejukan cecair yang direka atau udara paksa untuk mengekalkan suhu sambungan di bawah ambang reka bentuk kritikal.
Garis Panduan Pemasangan Lapangan
- Pastikan semua sumber kuasa voltan sederhana dan voltan rendah hulu dikunci, ditandakan, dan disahkan mati.
- Sahkan bahawa antara muka plat penyejuk bebas daripada lapisan oksida, calar dalam, atau serpihan asing.
- Sapukan lapisan seragam sebatian bukan silikon dengan konduktiviti terma tinggi di seluruh pesawat pemasangan belakang.
- Selaraskan casis 199 mm x 240 mm di atas titik pengikat dan ketatkan semua pengikat pemasangan secara bersilang menggunakan kunci tork yang dikalibrasi mengikut spesifikasi Newton-meter pengeluar yang tepat.
- Sambungkan kabel kawalan gentian optik dengan kukuh ke port optik pemandu gerbang, mengekalkan jejari lenturan minimum yang ditetapkan untuk mengelakkan penurunan isyarat atau patah laluan cahaya.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
