Butiran Produk

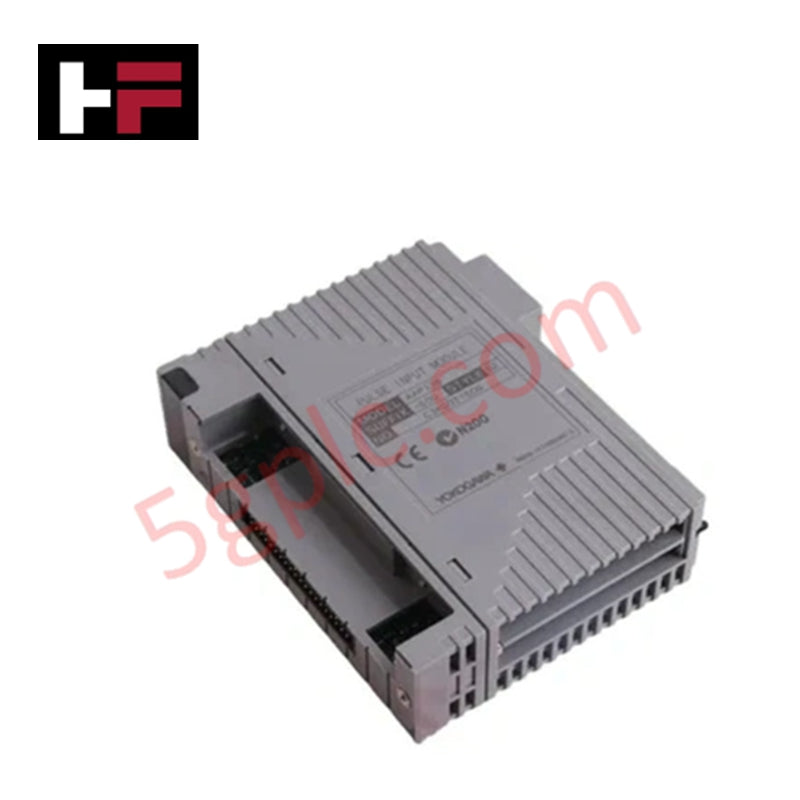

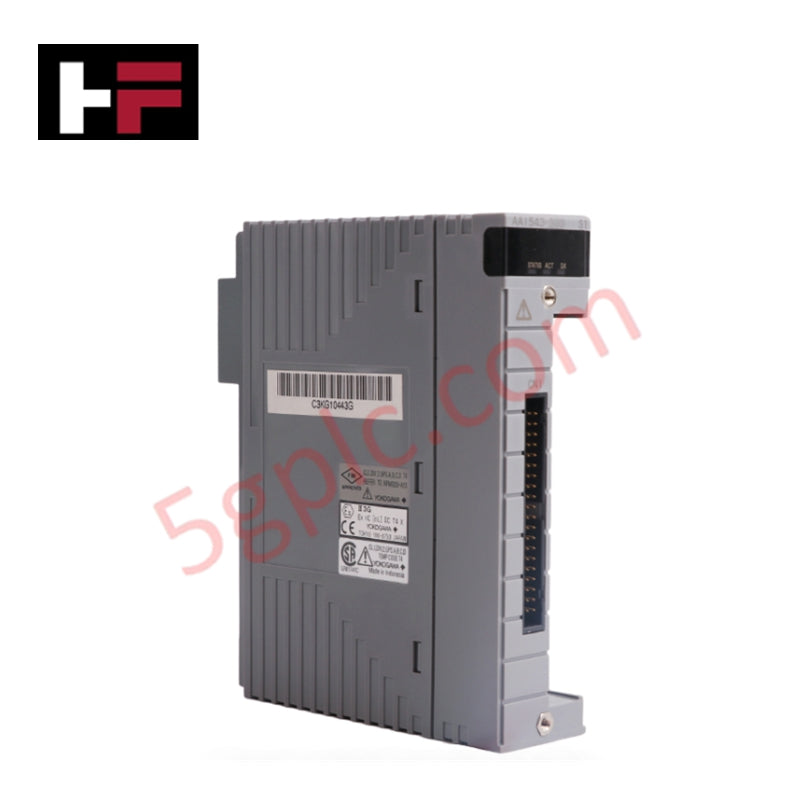

YOKOGAWA AAI543-S00, yang turut disenaraikan sebagai Modul Output Analog AAI543, berfungsi sebagai komponen perkakasan khusus untuk menghasilkan output arus 4-20 mA berpenebat 16 saluran dalam sistem kawalan YOKOGAWA CENTUM VP dan CENTUM CS 3000.
Pecahan Sufiks & Matriks Model
Matriks pesanan untuk modul AAI543 mentakrifkan konfigurasi perkakasan tertentu:
- Model Asas (AAI543): Modul Output Analog (4 hingga 20 mA, 16 saluran, berpenebat)
- Pemilihan Jenis (-S): Jenis standard
- Kod Pilihan (0): Sentiasa 0
- Kod Pilihan (0): Jenis asas
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | AAI543-S00 |
| Jenama | YOKOGAWA |
| Asal | Jepun |
| Berat | 0.3 kg (berat penghantaran 1.5 kg) |
| Dimensi | 130 x 45 x 115 mm |
| Suhu Operasi | -20 hingga 60 darjah C |
| Penggunaan Kuasa | 24 VDC (bekalan satah belakang maksimum 320 mA) |
| Saluran Output | 16 saluran, berpenebat |
| Julat Isyarat Output | 4 hingga 20 mA DC |
| Rintangan Beban Maksimum | 0 hingga 750 ohm |
| Voltan Penebatan | 1500 VAC saluran-ke-sistem, 500 VAC saluran-ke-saluran |
| Keserasian Sistem | CENTUM CS 3000 / Sistem FIO CENTUM VP |
Penebatan Saluran-ke-Saluran dan Integrasi Protokol Gelung HART 4-20 mA
AAI543-S00 menyediakan penebatan galvanik merentasi kesemua 16 saluran output bagi mengekalkan integriti isyarat dalam gelung kawalan teragih. Penghalang penebatan saluran-ke-saluran dan saluran-ke-sistem menyekat gangguan elektrik mod sepunya serta menghapuskan arus gelung bumi. Dengan sokongan laluan terus protokol gelung HART 4-20 mA, modul ini memacu penggerak medan, injap kawalan dan transduser arus melalui penukaran digital-ke-analog yang tepat menggunakan satah belakang sistem dalaman.
Soalan Lazim
S: Adakah AAI543-S00 menyokong pertukaran panas semasa sistem beroperasi secara aktif?
J: Ya, modul ini menyokong penggantian panas dalam talian pada rak I/O medan tanpa mengganggu kuasa atau komunikasi pada modul I/O bersebelahan.
S: Berapakah rintangan beban gelung maksimum yang dibenarkan bagi setiap saluran output 4-20 mA?
J: Setiap saluran output boleh memacu rintangan gelung sehingga 750 ohm apabila beroperasi dengan kuasa gelung medan 24 VDC standard.
S: Bagaimanakah penebatan saluran berfungsi merentasi 16 gelung output pada AAI543-S00?
J: Penebatan saluran-ke-saluran individu menghalang kerosakan elektrik atau litar pintas pada satu gelung output daripada menjejaskan penjanaan isyarat pada saluran bersebelahan.
Garis Panduan Pemasangan Medan
Sahkan keadaan kuasa satah belakang dan pastikan langkah pembumian yang betul diambil sebelum memasang modul ke dalam slot rak nod FIO. Masukkan AAI543-S00 secara menegak di sepanjang panduan slot sehingga penyambung belakang terpasang kukuh pada soket satah belakang. Ketatkan skru penahan atas dan bawah untuk memastikan pemasangan struktur yang kukuh serta kesinambungan pembumian dengan casis rak. Tamatkan semua pendawaian output medan 4-20 mA menggunakan kabel pasangan berpilin berperisai, dengan membumikan wayar saliran perisai pada satu titik sahaja di bar bumi terminal kabinet. Kekalkan jarak fizikal minimum 100 mm antara kabel output analog dengan pendawaian kuasa AC voltan tinggi.
