Butiran Produk
Gambaran Produk

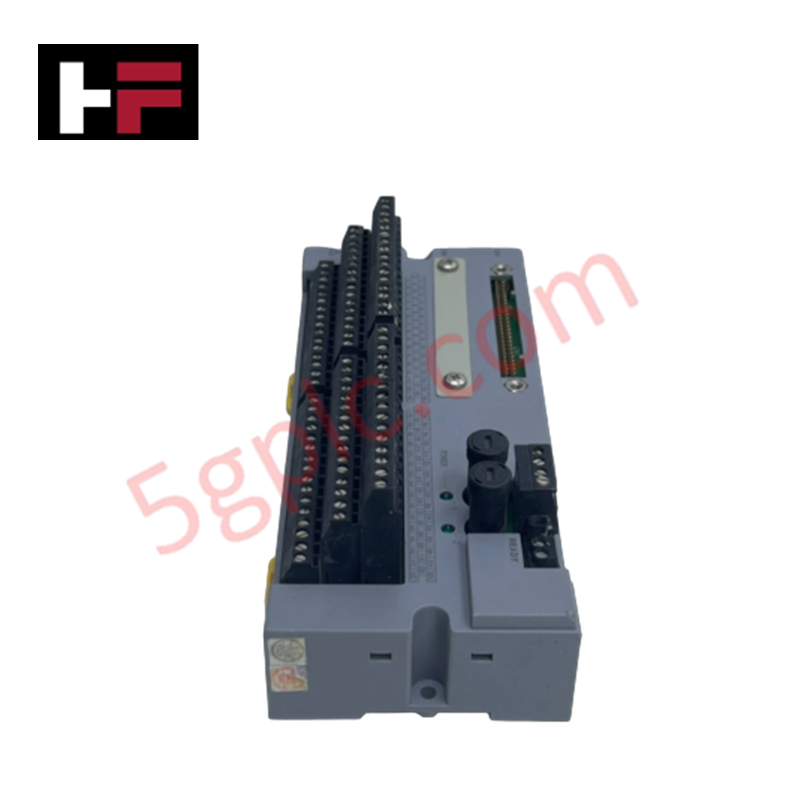

Yokogawa A1BD5D-06 berfungsi sebagai antara muka penamatan khusus untuk isyarat digital dalam Sistem Kawalan Teragih CENTUM VP (DCS). Papan terminal 32-saluran ini memudahkan sambungan antara pendawaian lapangan dan modul I/O, menyokong konfigurasi tunggal dan redundan berganda untuk gelung digital yang kritikal. Kami membekalkan unit ini sebagai 100% Baru dan Asli, dengan perlindungan persekitaran maju untuk kestabilan jangka panjang dalam kabinet kawalan industri.
Perincian Nombor Bahagian
| Kod Akhiran | Spesifikasi | Perincian |
| A1BD5D | Model Asas | Papan Terminal untuk Digital (32-saluran) |
| -0 | Akhiran 1 | Spesifikasi tetap (Sentiasa 0) |
| 6 | Akhiran 2 | Opsyen Standard ISA G3 / Tiada perlindungan letupan |
Spesifikasi Teknikal
| Ciri | Perincian |
| Saluran | 32-saluran x 1 |
| Redundansi | Menyokong seni bina tunggal dan redundan berganda |
| Jenis Pemasangan | Pemasangan rel DIN |
| Perlindungan Persekitaran | Standard ISA G3 (Salutan Konformal) |
| Perlindungan Letupan | Tiada |
| Berat Bersih | 0.53 kg |
| Berat Penghantaran | 1.5 kg |
Kelebihan Kejuruteraan
-
Ketahanan Kimia yang Dipertingkatkan: A1BD5D-06 menggabungkan salutan konformal Standard ISA G3. Pilihan perkakasan ini melindungi litar dalaman daripada gas korosif seperti hidrogen sulfida ($H_2S$) dan klorin ($Cl_2$), menjadikannya pilihan ideal untuk kilang penapisan dan loji rawatan air sisa di mana pencemar atmosfera merosakkan elektronik standard.
-
Fleksibiliti Sistem Redundan: Papan terminal ini menyokong konfigurasi I/O redundan berganda. Jika modul digital utama gagal, papan ini mengekalkan laluan isyarat ke modul sandaran, memastikan pemantauan proses berterusan tanpa gangguan atau kehilangan isyarat.
-
Integrasi Rel DIN Pantas: Reka bentuk mekanikal menyokong pemasangan rel DIN standard. Ciri ini membolehkan juruteknik memasang papan dengan mudah tanpa alat khas, mengurangkan masa pemasangan secara signifikan dalam kabinet marshalling yang sesak.
-
Penamatan Ketumpatan Tinggi: Mengendalikan 32 saluran pada satu papan mengoptimumkan ruang kabinet. Susunan terminal yang tersusun memudahkan pengurusan kabel dan mengurangkan risiko kesilapan pendawaian semasa pengujian atau penyelenggaraan.
Soalan Lazim
-
Adakah A1BD5D-06 menyokong aplikasi intrinsik selamat?
Tidak. Kod akhiran "6" menunjukkan model ini tidak mempunyai perlindungan letupan. Anda hanya harus memasang unit ini di kawasan selamat atau dalam penutup kalis letupan yang memenuhi kod elektrik tempatan anda.
-
Apakah manfaat salutan G3 untuk kemudahan saya?
Salutan G3 secara signifikan memanjangkan Masa Purata Antara Kegagalan (MTBF) dalam persekitaran yang keras. Ia menghalang pembentukan pertumbuhan "whisker" dan kakisan pada jejak tembaga, yang merupakan punca utama litar pintas dalam udara industri yang tidak dikondisikan.
-
Bolehkah saya menggunakan papan ini untuk isyarat digital input dan output?
Boleh. A1BD5D-06 berfungsi sebagai titik penamatan pasif. Ia mengendalikan sambungan fizikal untuk isyarat I/O digital, dengan syarat modul I/O Yokogawa yang disambungkan sepadan dengan seni bina digital 32-saluran.
-
Apakah jarak yang disyorkan untuk pemasangan rel DIN?
Pastikan sekurang-kurangnya 50mm ruang sekitar papan untuk membolehkan jejari lenturan kabel yang betul dan penyejukan haba, walaupun unit ini menghasilkan haba yang sangat sedikit sebagai antara muka terminal pasif.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
