Butiran Produk

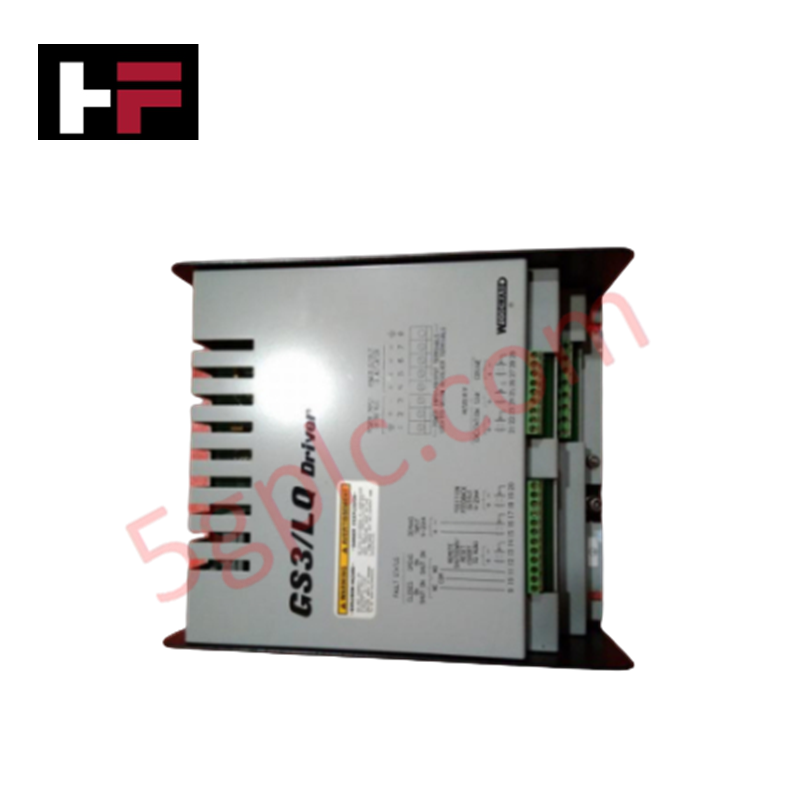

Dikonfigurasikan untuk antara muka aktuator dalam sistem kawalan GS3/LQ, Woodward 9907-135 (Modul Pemacu 9907-135) menyediakan pelaksanaan elektrik langsung bagi penukaran isyarat permintaan 4-20 mA kepada isyarat pemandu output.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 9907-135 |
| Jenama | Woodward |
| Asal | USA |
| Berat | 0.38 kg |
| Dimensi | 15.8 cm x 15.8 cm x 4.0 cm |
| Voltan Masukan | 10-32 VDC |
| Isyarat Masukan | Permintaan 4-20 mA |
Maklum Balas Gelung Aktuator dan Profil Pelepasan Haba Sink Terma
Modul pemacu 9907-135 memproses isyarat permintaan 4-20 mA untuk mengawal arus output bagi aktuator siri GS3/LQ. Modul ini memudahkan maklum balas gelung aktuator yang stabil dengan mengekalkan output arus yang tepat mengikut perintah input. Profil pelepasan haba sink terma dikendalikan oleh perumahan modul untuk menyokong peringkat kuasa dalaman semasa operasi dalam julat voltan masukan 10-32 VDC yang ditetapkan. Litar memastikan kelewatan minimum antara input perintah dan output pemacu, mengekalkan ketepatan kawalan untuk injap berkadar atau penentuan posisi aktuator.
Soalan Lazim
S: Bolehkah 9907-135 digunakan dengan voltan masukan di luar julat 10-32 VDC?
J: Tidak. Mengendalikan modul di luar julat voltan yang ditetapkan boleh menyebabkan kerosakan komponen dalaman atau tingkah laku output yang tidak menentu. Pastikan sumber kuasa dikawal dalam had 10-32 VDC.
S: Adakah isyarat masukan 4-20 mA diasingkan daripada tanah kuasa modul?
J: Masukan direka untuk menerima isyarat kawalan 4-20 mA standard. Amalan standard memerlukan memastikan sumber isyarat dan bekalan kuasa modul pemacu berkongsi titik rujukan yang sama jika pengasingan tidak dinyatakan secara khusus dalam skematik kawalan tapak.
Garis Panduan Pemasangan Tapak
- Pemasangan: Pasangkan modul menggunakan lubang pemasangan yang disediakan. Kekalkan jarak yang mencukupi di sekitar tapak 15.8 cm x 15.8 cm x 4.0 cm untuk memudahkan penyejukan konvektif.
- Pengewayangan: Sambungkan sambungan lapangan menggunakan terminal pengapit skru. Pastikan saiz wayar sesuai untuk arus kuasa 10-32 VDC dan penghantaran isyarat 4-20 mA.
- Perisai: Gunakan kabel berpintal berperisai untuk isyarat permintaan 4-20 mA. Sambungkan perisai ke tanah kabinet kawalan untuk mengelakkan gangguan elektromagnetik yang boleh mengganggu isyarat perintah.
- Pemeriksaan: Sahkan ketegangan terminal selepas pemasangan awal untuk mengelakkan sambungan tidak stabil yang boleh menyebabkan kehilangan isyarat atau penentuan posisi aktuator yang tidak menentu.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
