Butiran Produk

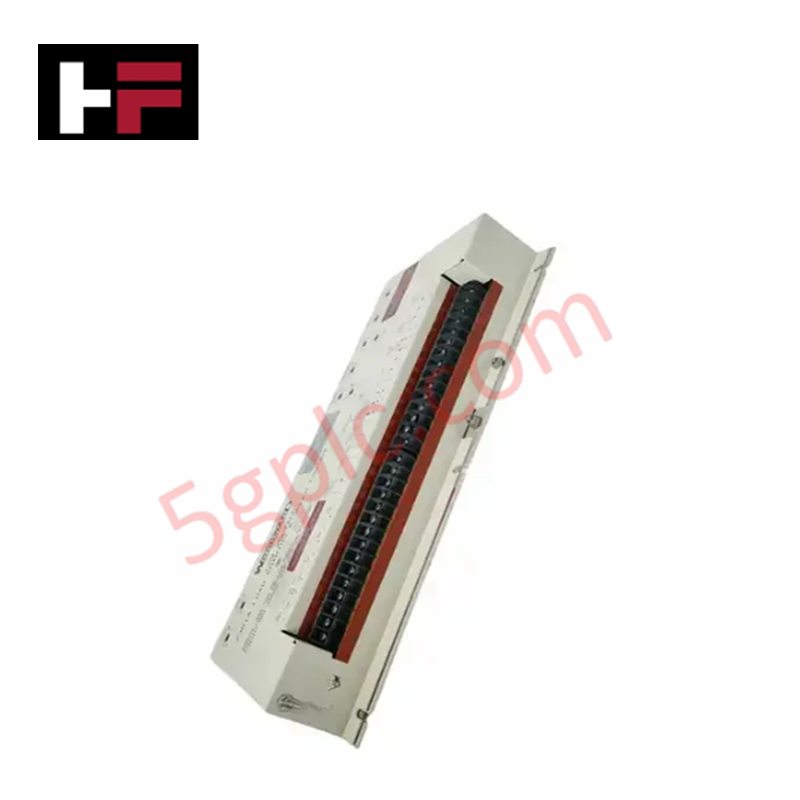

Disediakan untuk pengagihan beban pemacu utama dan pengawalan kelajuan putaran, Woodward 9905-068 (9905-068 Pengagihan Beban dan Kawalan Kelajuan) menyediakan pelaksanaan fizikal/elektrik langsung bagi pengesanan kelajuan dan kawalan output penggerak dalam sistem gabenor.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 9905-068 |
| Jenama | Woodward |
| Asal | Tidak dinyatakan |
| Berat | < 4 lbs |
| Dimensi | 15.25 x 7.125 x 2.5 in |
| Suhu Operasi | -40 hingga 85 darjah C |
| Penggunaan Kuasa | <= 15 W |
| Voltan Masukan | 20-40 VDC |
| Impedans Input Sensor Kelajuan | 100-300 Ohm |
Respons Maklum Balas Gelung Penggerak
Modul kawalan 9905-068 2301A mengawal sistem bahan api melalui peringkat output berasaskan PID yang direka untuk mengekalkan setpoint kelajuan enjin. Untuk memastikan respons maklum balas gelung penggerak yang stabil, pengawal menggunakan potensiometer pampasan dalaman, gandaan, dan reset, yang membolehkan penalaan khusus tapak untuk menyesuaikan dengan pemalar masa mekanikal enjin. Jika pemacu utama gagal mencapai kelajuan tanpa beban yang dinilai atau menunjukkan tingkah laku memburu semasa pengagihan beban, potensiometer ini mesti dilaras untuk menyelaraskan output pengawal dengan respons fizikal penggerak. Unit ini sentiasa memantau isyarat beban untuk memudahkan penyegerakan tepat dan pengagihan beban dalam aplikasi multi-penjana, yang memerlukan fasa transformator arus yang betul untuk operasi yang stabil.
Soalan Lazim
S: Apakah prosedur untuk mengesahkan operasi fasa yang betul bagi isyarat beban?
J: Dengan pemacu utama dalam mod isokron dan tidak beroperasi, bebankan penjana hampir ke kapasiti penuh dan ukur voltan antara terminal negatif 11 dan terminal positif 13. Jika pengukuran menunjukkan ralat fasa, putar dan rekod voltan/polariti merentasi tiga transformator arus untuk mengesahkan pembetulan.
S: Bagaimana saya boleh mengoptimumkan gelung kawalan jika enjin tidak menyamakan kelajuan yang dinilai?
J: Jika berlaku ralat penyamaan kelajuan, sahkan operasi kawalan dan perhalusi tetapan potensiometer pampasan, gandaan, dan reset penggerak. Pastikan pelarasan ini dilakukan secara berperingkat sambil memerhati respons gabenor terhadap perubahan beban langkah.
Garis Panduan Pemasangan Tapak
- Pemasangan: Pasangkan modul kawalan dalam peti industri menggunakan dimensi pemasangan yang ditetapkan. Pastikan unit dilindungi daripada persekitaran kelembapan tinggi dan getaran tinggi, serta mengekalkan operasi dalam julat -40 hingga 85 darjah C.
- Pengekabelan: Gunakan kabel berperisai untuk input sensor kelajuan dan sambungan isyarat beban bagi mengelakkan gangguan elektromagnetik. Tamatkan perisai di titik bumi kabinet untuk meminimumkan gelung bumi yang boleh menyebabkan ketidakstabilan isyarat.
- Sambungan Kuasa: Sambungkan bekalan kuasa 20-40 VDC yang dikawal ke unit. Pastikan sumber kuasa mampu membekalkan arus yang konsisten, kerana turun naik boleh menjejaskan ketepatan pengesanan kelajuan dan output kawalan.
- Pengesahan: Sebelum permulaan awal, lakukan ujian gelung sejuk untuk mengesahkan fasa transformator arus dan polariti isyarat beban. Pastikan impedans sensor kelajuan (100-300 Ohm) sepadan dengan spesifikasi MPU atau probe kehadiran sebelum mengkomisikan pemacu utama untuk operasi selari.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
