Butiran Produk

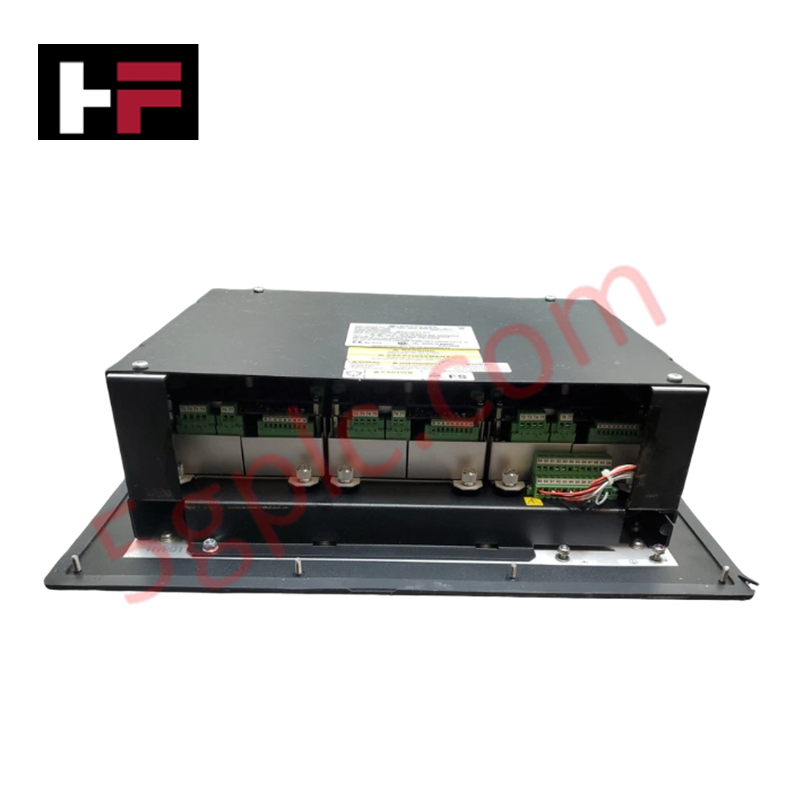

Dikonfigurasikan untuk pengesanan kelajuan berlebihan dalam sistem kawalan turbin, Woodward 8237-1600 (Peranti Pengesanan Kelajuan Berlebihan 8237-1600) menyediakan pelaksanaan elektrik langsung bagi logik keselamatan dan pengesanan kelajuan modular tiga ganda (TMR).
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 8237-1600 |
| Jenama | Woodward |
| Berat | < 23 lbs |
| Dimensi | 13.0 in x 17.5 in x 6.25 in |
| Suhu Operasi | -20 darjah C hingga +60 darjah C |
| Penggunaan Kuasa | Tidak dinyatakan |
| Arus Permulaan | 10 A pada 115 VAC / 20 A pada 220 VAC |
| Perlindungan Kemasukan | IP56 |
Maklum Balas Gelung Penggerak dan Profil Pelepasan Haba Sink Terma
8237-1600 menggunakan seni bina 2oo3 (dua daripada tiga) yang mengundi untuk memproses input MPU dan pecutan, memastikan pelaksanaan selamat arahan penutupan turbin. Sistem mengurus maklum balas gelung penggerak dengan menggabungkan pengesanan kelajuan berasaskan MPU dengan output bacaan kelajuan 4-20 mA khusus. Untuk mengekalkan integriti operasi dalam persekitaran kimia Kelas 3C2, elektronik menggunakan salutan konformal yang tahan terhadap pencemaran sulfur. Profil pelepasan haba sink terma dalaman dioptimumkan untuk pemasangan kabinet standard, membolehkan penggantian modul secara dalam talian tanpa menjejaskan logik perlindungan yang disediakan oleh dua modul aktif yang tinggal. Antara muka menyokong komunikasi Modbus untuk pengambilan status luaran sambil mengekalkan laluan trip yang dikawal relay secara bebas untuk pengasingan pemacu utama segera.
Soalan Lazim
S: Bolehkah modul 8237-1600 diganti semasa turbin beroperasi?
J: Ya. Reka bentuk modul tiga ganda menyokong penyelenggaraan dalam talian. Satu modul boleh dikeluarkan untuk pembaikan atau penggantian sementara dua modul lain terus memantau kelajuan dan melaksanakan logik trip.
S: Apakah tujuan ciri penjana dalaman dalam peranti ini?
J: Penjana dalaman membolehkan sistem melakukan ujian kelajuan rutin tanpa memerlukan putaran turbin sebenar, membolehkan pengesahan logik titik trip dan masa tindak balas relay semasa tempoh penyelenggaraan yang dijadualkan.
Garis Panduan Pemasangan Lapangan
- Pemasangan: Pastikan struktur pemasangan panel dipasang pada permukaan yang kukuh. Sahkan bahawa ruang sekitar rumah 13.0 in x 17.5 in x 6.25 in membenarkan aliran udara yang betul dan akses ke plat hadapan.
- Perlindungan Persekitaran: Untuk mengekalkan penarafan IP56, pastikan semua penembusan kabel dan gasket pemasangan dipasang dengan betul. Jangan dedahkan unit kepada persekitaran yang melebihi had kelembapan 95% yang ditetapkan.
- Pengekabelan: Sambungkan sensor MPU ke input modul bebas. Gunakan kabel berpintal berperisai, tamatkan perisai pada bas tanah kabinet untuk mengurangkan gangguan bunyi dalam gelung output analog 4-20 mA.
- Penyaluran Kuasa: Unit menerima input voltan tinggi atau rendah. Jika menggunakan sumber kuasa berganda, pastikan kedua-dua input disalurkan melalui perlindungan litar terasing untuk mengelakkan kegagalan kuasa tunggal menjejaskan semua modul.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
