Butiran Produk

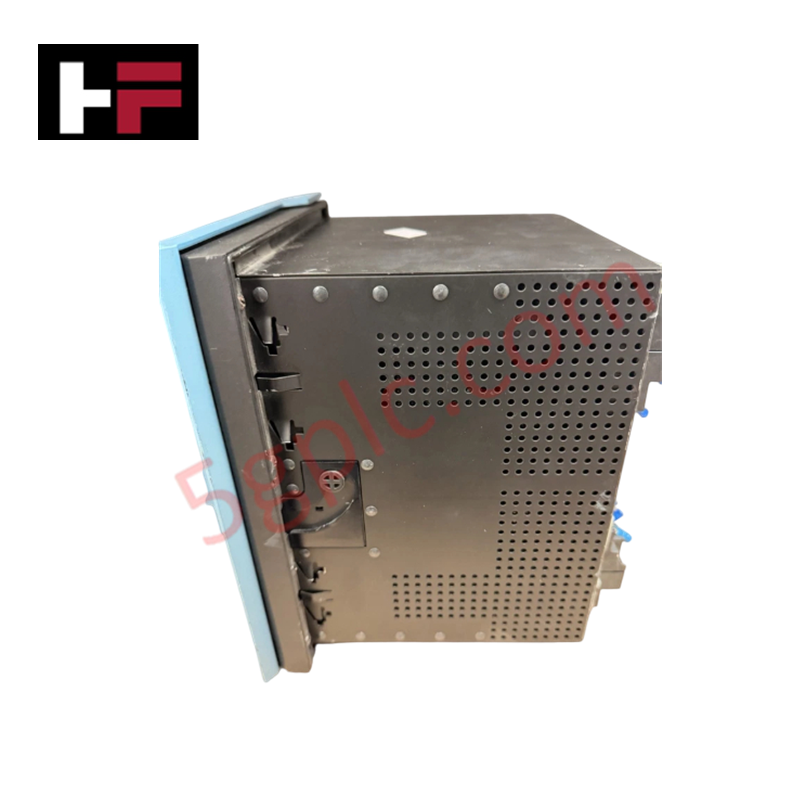

GE 745-W2-P5-G1-HI-A, yang juga dikatalogkan sebagai Modul Relay Perlindungan Transformer GE 745, berfungsi sebagai komponen perkakasan khusus untuk penilaian arus diferensial multi-lilitan dan pengaktifan kesalahan dalam rangkaian kuasa stesen utiliti.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 745-W2-P5-G1-HI-A |
| Jenama | GE Multilin |
| Asal | Kanada / Amerika Syarikat |
| Berat | Berat Unit Relay Standard |
| Dimensi | Profil Casis Siri 745 Standard |
| Suhu Operasi | -20 - +60 darjah C |
| Penggunaan Kuasa | Bergantung pada Pilihan Bekalan Kuasa HI |
| Lilitan Transformer | Konfigurasi 2 Lilitan (W2) |
| Input CT Fasa | 5 A sekunder (P5) |
| Input CT Tanah | 1 A / 5 A sekunder (G1) |
| Elemen Perlindungan | 87T (Diferensial), 24 (Overeksitasi), 49 (Beban Terma Lebihan) |
| Perlindungan Papan | Lapisan salutan konformal |
| Antara Muka Tempatan | Paparan LCD dipertingkat dengan papan kekunci yang diperluas |
Keserasian Firmware Flash dan Seni Bina Pemprosesan
Modul ini mengira vektor arus fasa dan mengira metrik diferensial secara berterusan merentasi struktur rangkaian 2-lilitan. Pengiraan masa nyata Distorsi Harmonik Jumlah (THD), kadar perubahan frekuensi, dan penjejakan terma titik paling panas dilaksanakan melalui pemproses titik terapung dalaman. Untuk mengekalkan penyelarasan pelaksanaan dan mengelakkan kekurangan penimbal semasa log urutan peristiwa, sifat SCADA stesen huluan yang sepadan dengan penanda aras keserasian firmware flash yang disahkan di semua lapisan pemprosesan tempatan adalah wajib.
Soalan Lazim
S: Bagaimana pembetulan ketidakpadanan nisbah CT dinamik berkelakuan semasa keadaan kesalahan luaran?
J: Matriks pemprosesan dalaman mengambil sampel arus fasa dan menormalkan parameter penskalaan secara matematik berdasarkan entri lilitan yang dikonfigurasikan setiap setengah kitaran. Pengoptimuman dalaman ini menghapuskan keperluan untuk transformer arus padanan bantuan luaran.
S: Apakah fungsi pengubahsuaian salutan konformal pada pemasangan perkakasan khusus ini?
J: Lapisan salutan konformal mengasingkan komponen permukaan dari kelembapan atmosfera, partikel konduktif udara, dan jejak bahan kimia yang menghakis, mencegah kebocoran jejak parasit dan mengekalkan integriti sempadan dielektrik.
Garis Panduan Pemasangan Lapangan
- Sambungan Pembumian Casis: Sambungkan konduktor tembaga berdedikasi dengan impedans rendah dari lug pembumian keselamatan panel belakang terus ke grid bumi utama stesen tempatan.
- Tata Letak Penamatan Transformer Arus: Lintaskan semua gelung sekunder CT fasa 5 A dan tanah melalui blok ujian pintasan luaran sebelum disambungkan ke blok terminal untuk membolehkan penjejakan penyelenggaraan yang selamat.
- Pengasingan Kabel Kawalan: Jalankan semua talian isyarat analog voltan rendah melalui saluran wayar berdedikasi yang diasingkan daripada pendawaian kuasa arus ulang-alik (AC) utama atau arus terus (DC) voltan tinggi untuk mengurangkan gangguan bunyi elektromagnetik.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
