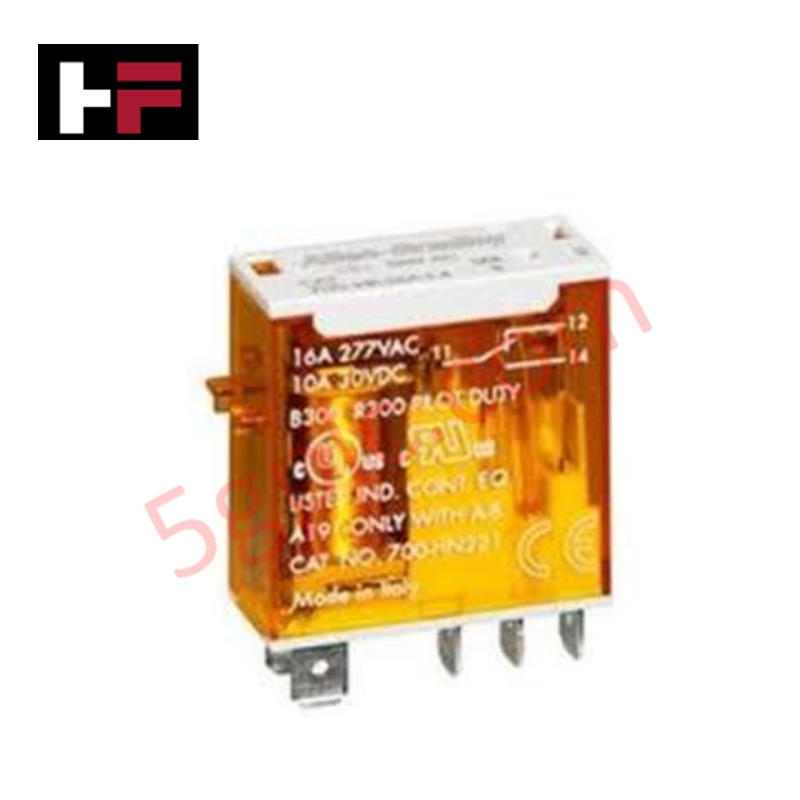

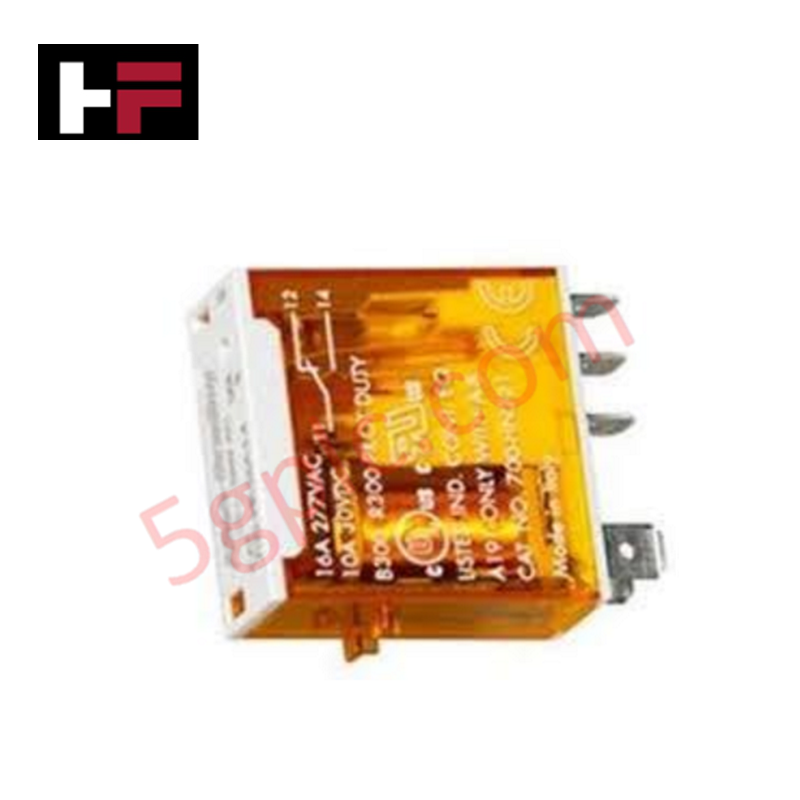

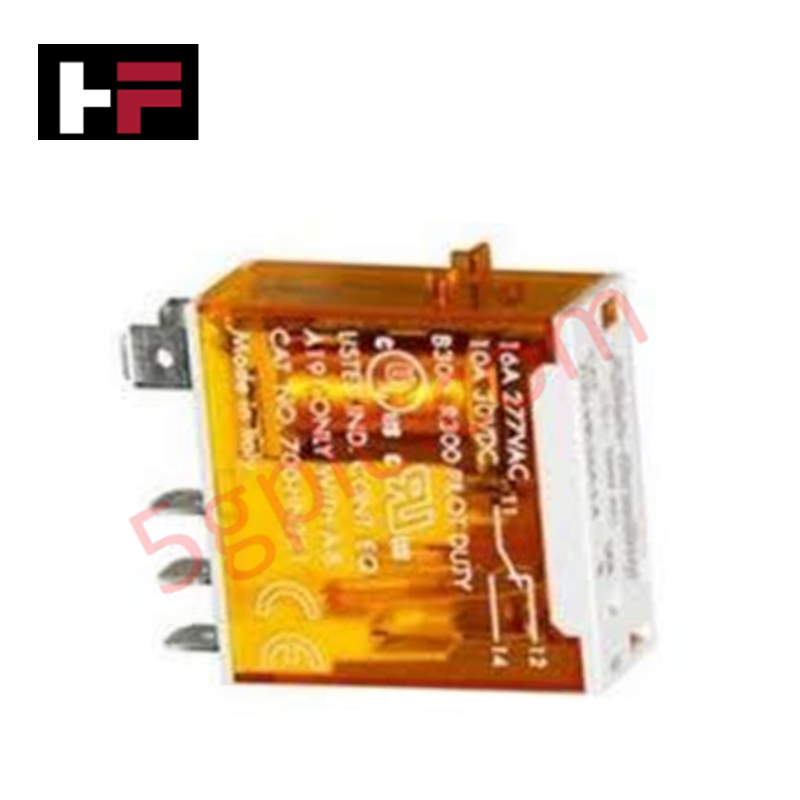

700-HK32A2-4L | Allen-Bradley | Siri 700-HK Barisan Nipis Relay DPDT Pasang Dalam

Gambaran Produk

Allen-Bradley 700-HK32A2-4L berfungsi sebagai relay kawalan logik interposing berketumpatan tinggi dalam keluarga produk 700-HK Slim Line. Komponen suis gaya terbuka yang padat ini berinteraksi secara langsung antara output pengawal kuasa rendah dan aktuator medan berat, menggunakan susunan sentuhan Double Pole Double Throw (DPDT) untuk mengasingkan dan mengalihkan laluan elektrik yang berasingan.

Kami membekalkan komponen automasi ini secara ketat sebagai unit baru 100%, asal dan disegel dari kilang untuk menjamin sentuhan aloi perak yang tidak tercemar, sifat penebatan gegelung yang tidak terjejas, dan pergerakan armatur mekanikal yang sempurna sepanjang kitaran suis frekuensi tinggi.

Spesifikasi Teknikal

Jadual di bawah merekodkan penarafan elektrik tepat, tingkah laku sentuhan, dan parameter reka bentuk relay plug-in ini:

Kelebihan Kejuruteraan

• Mengoptimumkan Ketumpatan Rel dalam Panel Kawalan: Profil casis yang sempit dan slim-line membolehkan jurutera memasang banyak relay interposing bersebelahan pada satu lapisan rel DIN. Susunan ini meminimumkan jejak mendatar yang diperlukan untuk pengasingan kawalan, memberikan lebih ruang untuk PLC bersebelahan, blok terminal, atau perkakasan pengagihan kuasa.

• Memudahkan Penyelesaian Masalah Tempatan melalui Penunjuk Visual Berganda: Relay ini menggabungkan lampu LED pilot dalaman yang terang dengan tingkap penunjuk mekanikal Hidup/Mati pada penutup luar. LED mengesahkan gegelung diaktifkan, manakala bendera mekanikal mengesahkan pergerakan armatur fizikal sebenar, membantu juruteknik lapangan membezakan antara kegagalan isyarat elektrik dan sentuhan mekanikal yang tersekat.

• Memastikan Sambungan Elektrik Terhadap Getaran Industri: Terminal bilah tepat masuk dengan ketat ke dalam soket terminal yang sepadan, manakala klip penahan terpadu mengunci badan relay dengan kukuh pada pangkalan. Rangka kerja penahanan mekanikal ini menghalang relay daripada terkeluar dari soket apabila dipasang terus pada mesin yang mengalami getaran amplitud tinggi berterusan.

Soalan Lazim

• Bolehkah saya memasang relay 700-HK32A2-4L ini ke dalam soket pangkalan relay generik?

  Tidak. Relay ini memerlukan soket khusus yang serasi dengan 700-HK yang dikonfigurasikan untuk terminal gaya bilah standard dan jejak pin DPDT 8A. Untuk penahanan optimum dan keselamatan laluan pembumian yang betul, sentiasa pasang modul bersama dengan pemasangan soket padanan Allen-Bradley yang ditetapkan dan klip penahan keluli berat yang menyertainya.

• Adakah model ini menyokong suis untuk aplikasi beban DC voltan tinggi?

  Sentuhan utama membawa penarafan induktif/rintangan berterusan 8A yang dioptimumkan untuk rangkaian 240V AC. Walaupun sentuhan aloi perak boleh mengendalikan isyarat DC voltan rendah (seperti maklum balas logik 24V DC), mengalihkan beban DC voltan tinggi akan menyebabkan busur elektrik yang teruk merentasi sentuhan gaya terbuka. Busur ini merosakkan permukaan sentuhan dengan cepat kerana voltan DC tidak mempunyai titik lintasan sifar semula jadi untuk memadamkan percikan.

• Bagaimana lampu LED pilot bertindak balas jika juruteknik membalikkan polariti input?

  Varian khusus ini beroperasi pada gegelung arus ulang-alik 240V AC pada 50/60 Hz. Oleh kerana arus ulang-alik secara semula jadi berayun antara potensi positif dan negatif, polariti wayar input merentasi terminal gegelung tidak menjejaskan operasi relay atau pencahayaan LED diagnostik dalaman.
