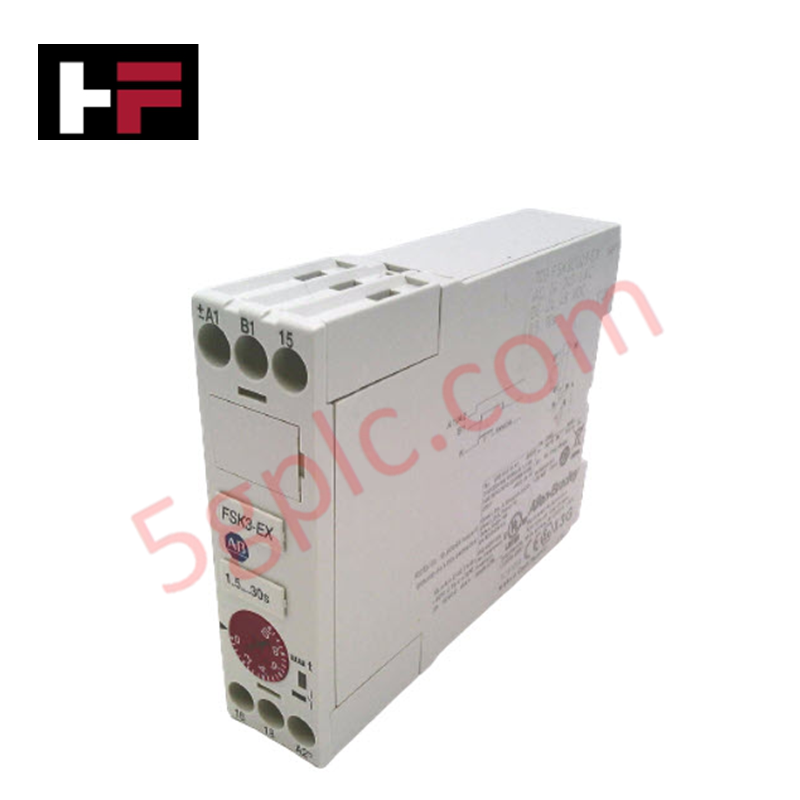

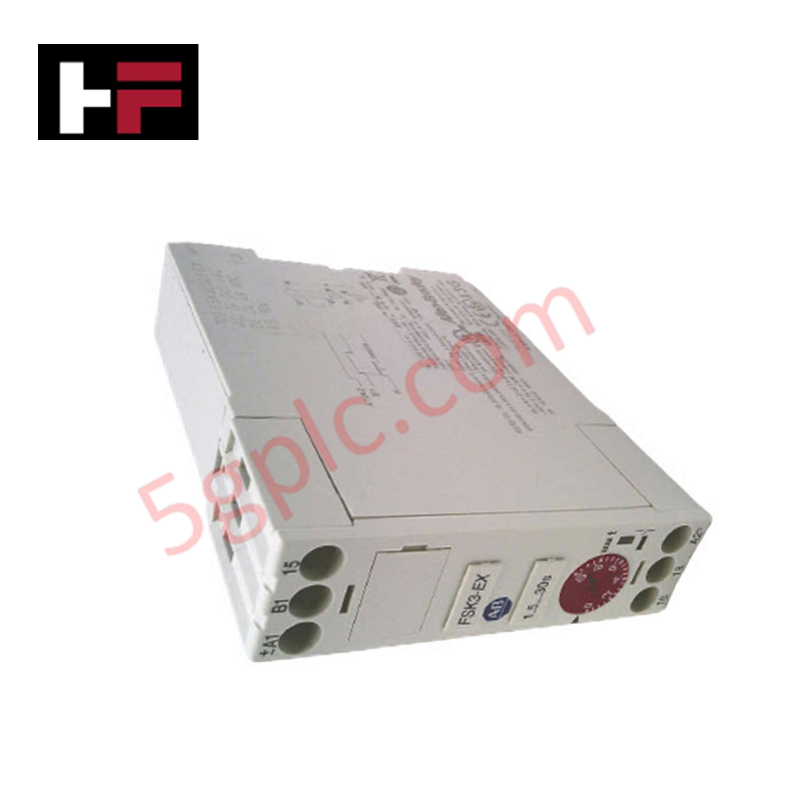

700-FSK3CU23-EX | Allen-Bradley | Siri 700-FS Relay Masa Pengawas One-Shot

Gambaran Produk

Allen-Bradley 700-FSK3CU23-EX berfungsi sebagai relay masa elektronik berketepatan tinggi yang dipasang pada rel DIN dalam keluarga produk berprestasi tinggi 700-FS. Peranti kawalan khusus ini melaksanakan fungsi masa One-Shot dan Watchdog yang dikawal denyut untuk memantau tempoh urutan, mengawal selang denyut, dan melindungi sistem automasi daripada keadaan tersekat.

Kami membekalkan komponen masa industri ini secara eksklusif sebagai unit baru 100%, asal dan disegel dari kilang, menjamin logik keadaan pepejal dalaman yang tidak disentuh, struktur gegelung dalaman frekuensi berganda yang sempurna, dan permukaan pemasangan terminal yang bersih terus dari pengeluar.

Spesifikasi Teknikal

Profil berikut menggariskan parameter elektrik tepat, mod fungsi, dan spesifikasi mekanikal relay masa 700-FSK3CU23-EX:

Kelebihan Kejuruteraan

• Menghapuskan Beban Bekalan Kuasa Berasingan: Gegelung dalaman pelbagai voltan yang menerima 24–48V DC dan 24–240V AC membolehkan jurutera reka bentuk menyimpan satu model sahaja untuk pelbagai voltan kemudahan. Peringkat input universal ini menghapuskan keperluan untuk menyediakan ruang tambahan dalam peti untuk transformer kawalan step-down atau bekalan kuasa DC berdiri sendiri.

• Maksimumkan Ketumpatan Kabinet Kawalan: Rumah casis ultra-ramping menggunakan ruang minimum pada rel DIN standard 35mm. Susun atur padat ini membolehkan pembina panel memuatkan berpuluh-puluh gelung logik masa diskret ke dalam peti kawalan mesin berketumpatan tinggi tanpa mengorbankan ruang pengudaraan.

• Menekan Gangguan Suis Induktif: Litar penindasan opto-terasing dalaman melindungi pemproses logik dalaman daripada lonjakan bunyi elektromagnetik frekuensi tinggi semasa suis kontaktor berdekatan. Penindasan bersepadu ini membolehkan unit mengekalkan profil ketepatan 0.5 hingga 10 saat walaupun dipasang bersebelahan dengan pemula motor berkuasa tinggi.

Soalan Lazim

• Apakah perbezaan fungsi antara operasi One-Shot dan Watchdog pada relay ini?

  Dalam mod One-Shot, denyut input ringkas mencetuskan sentuhan output untuk bertukar keadaan serta-merta dan mengekalkannya selama tempoh 0.5 hingga 10 saat yang ditetapkan sebelum kembali, tanpa mengira isyarat input berikutnya. Dalam mod Watchdog, pemasa dalaman mengharapkan siri denyut input berkala berterusan dari sumber luaran (seperti bit run PLC). Jika denyut tersebut berhenti lebih lama daripada jangka masa yang ditetapkan, relay output akan terputus untuk mencetuskan amaran atau mematikan mesin hiliran.

• Adakah model ini mempunyai sijil untuk digunakan dalam persekitaran letupan atau berbahaya?

  Ya. Akhiran "-EX" menunjukkan bahawa Allen-Bradley membina model ini dengan pertimbangan keselamatan khusus, membenarkan penggunaan dalam lokasi industri berbahaya. Pastikan peti luar menyediakan suasana perlindungan yang diperlukan dan penarafan perlindungan IP yang ditetapkan oleh peraturan ATEX atau zon berbahaya tempatan sebelum menghidupkan kuasa.

• Bagaimana juruteknik harus mengkalibrasi jangka masa penangguhan tepat pada modul ini?

  Muka depan 700-FSK3CU23-EX menampilkan dail putar bergraduasi yang berinteraksi dengan potensiometer dalaman beresolusi tinggi. Juruteknik menggunakan pemutar skru terminal kecil untuk melaraskan dail pemilihan julat atas dan skala penalaan halus bawah sehingga penunjuk sepadan dengan tempoh sasaran antara 0.5 dan 10 saat.
