Butiran Produk

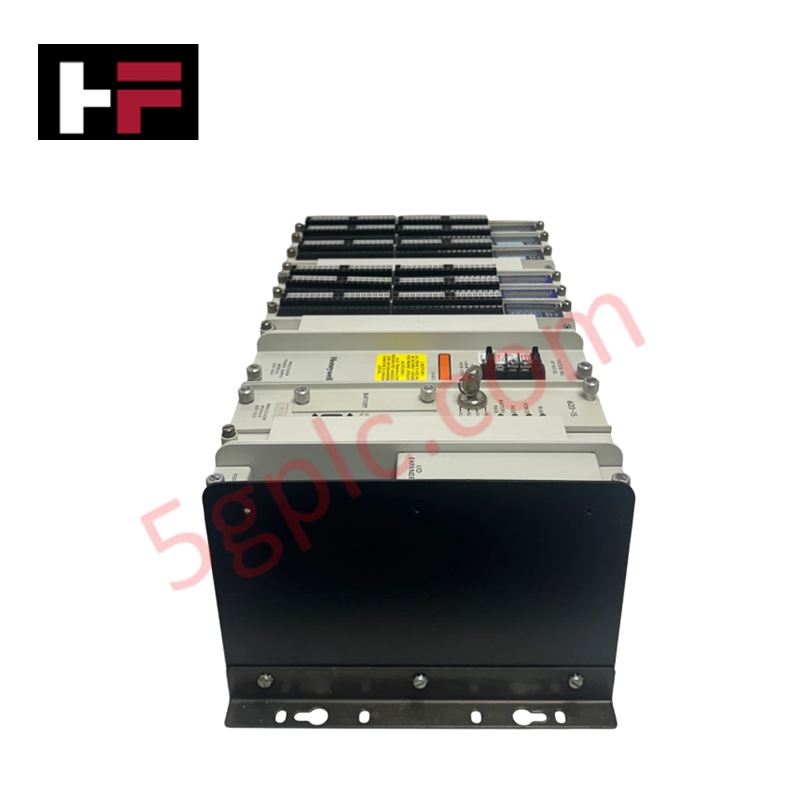

Honeywell 620-0090, juga dikatalogkan sebagai 6200090 Complete Processor Rack, berfungsi sebagai komponen perkakasan khusus untuk pengedaran kuasa backplane dan interkonektiviti modul dalam sistem kawalan Honeywell IPC 620. Ia menyediakan 8 slot kad untuk menempatkan modul CPU, bekalan kuasa, dan antara muka I/O tempatan, mengekalkan komunikasi bas bersiri deterministik di seluruh rak.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 620-0090 |
| Jenama | Honeywell |
| Asal | USA |
| Berat | 6.08 kg (13.40 lbs) |
| Dimensi | Standard IPC 620 8-Slot Rack Envelope |
| Suhu Operasi | 0 darjah C hingga 60 darjah C |
| Penggunaan Kuasa | Passive Chassis Backplane (0 W Beban) |
| Kapasiti Slot | 8 Slot Modul |
| Platform Sistem | Sistem Honeywell IPC 620 |
| Kategori | PLC Chassis / Processor Rack |
Isolasi Saluran-ke-Saluran dan Respons Protokol Gelung
Backplane chassis Honeywell 620-0090 menggabungkan isolasi jejak khusus dan pesawat pembumian untuk memisahkan rel kuasa logik dalaman daripada isyarat gelung I/O lapangan luaran. Dengan mengekalkan isolasi ketat saluran-ke-saluran antara garis backplane, struktur rak menghalang perbezaan potensi pembumian daripada mengganggu protokol gelung 4-20 mA atau garis status digital yang berjalan melalui modul bersebelahan. Reka bentuk backplane mengehadkan gangguan bunyi semasa pemprosesan isyarat berketumpatan tinggi di semua 8 slot.
Soalan Lazim
S: Adakah backplane 8-slot menyokong penyisipan atau penanggalan modul pemproses secara langsung?
J: Tidak. Kuasa sistem mesti dipisahkan sepenuhnya sebelum memasukkan atau mengeluarkan mana-mana modul CPU, bekalan kuasa, atau antara muka ke dalam backplane chassis 620-0090 untuk mengelakkan kerosakan busur pada pin penyambung.
S: Bagaimana pembumian chassis dikekalkan di seluruh modul yang dipasang?
J: Pembumian dilakukan melalui spring sentuhan logam dan perkakasan pemasangan yang mengikat plat muka modul dan pelindung dalaman terus ke rangka keluli tebal rak.
Garis Panduan Pemasangan Lapangan
- Pasang chassis rak dengan kukuh ke dalam penutup industri menggunakan semua lubang skru pemasangan panel yang ditetapkan.
- Pastikan konduktor tembaga pelindung bumi (PE) yang berterusan disambungkan ke stud pembumian chassis sebelum menghidupkan mana-mana modul yang dipasang.
- Selaraskan penyambung tepi PCB dengan teliti menggunakan panduan kad semasa penyisipan modul untuk mengelakkan pin backplane bengkok.
- Susun pendawaian I/O lapangan jauh dari kabel bas komunikasi backplane untuk mengurangkan gangguan bunyi induktif.
- Sahkan semua skru jari penahan modul diketatkan dengan tangan sebelum menghidupkan sistem.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
