Butiran Produk

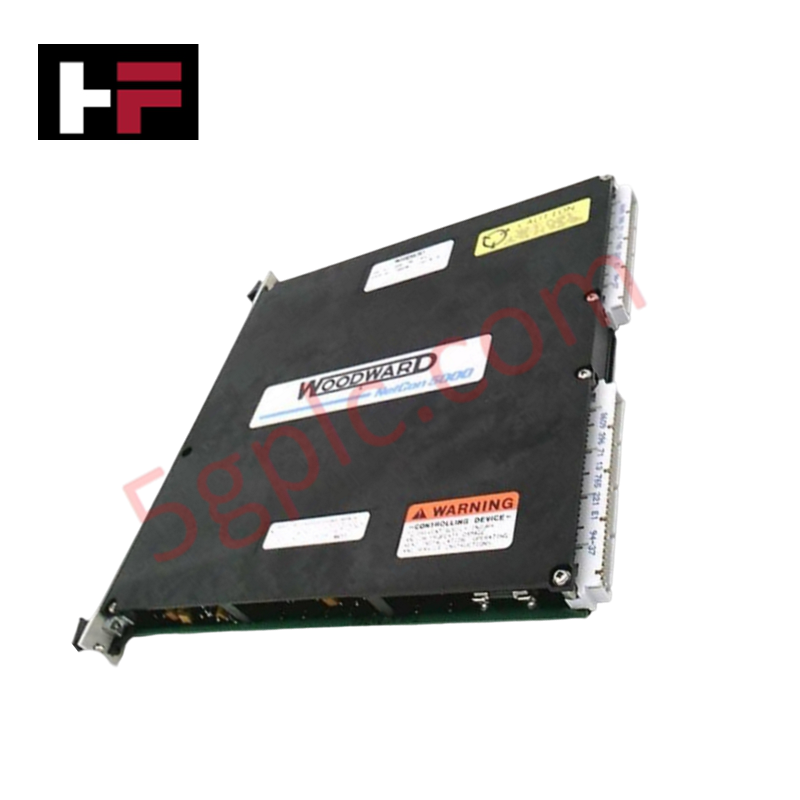

Woodward 5464-551, juga dikatalogkan sebagai 5464-551 Modul Pemacu Penggerak Pengintegrasi, berfungsi sebagai komponen perkakasan khusus untuk kawalan turbin dan enjin dalam platform Woodward Netcon 5000.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 5464-551 |
| Jenama | Woodward |
| Asal | USA |
| Berat | Kira-kira 1.2 kg |
| Dimensi | Faktor bentuk casis rak standard Netcon |
| Suhu Operasi | -20 darjah C hingga +60 darjah C |
| Penggunaan Kuasa | Bergantung pada profil beban penggerak |
| Keserasian Sistem | Netcon 5000 |
| Jenis Isyarat | Output Pemacu Penggerak |
Respons Maklum Balas Gelung Penggerak
Modul 5464-551 mengurus maklum balas gelung penggerak berkelajuan tinggi, penting untuk mengekalkan operasi pengawal turbin yang stabil. Ia menggunakan modulasi lebar denyut atau penskalaan output berasaskan arus untuk memastikan penempatan tepat penggerak hidraulik atau elektrik. Modul ini memudahkan tindak balas segera terhadap pelarasan titik set kawalan, meminimumkan lebihan dalam pengawalan kelajuan enjin. Profil penyejukan haba terma disepadukan ke dalam rumah modul untuk mengekalkan suhu sambungan semasa kitaran pemanduan penggerak arus tinggi berterusan.
Soalan Lazim
S: Adakah 5464-551 menyokong fungsi hot-swap dalam rak Netcon 5000?
J: Tidak, pengeluaran atau pemasangan modul mesti dilakukan dengan kuasa rak dimatikan untuk mengelakkan litar pintas elektrik pada backplane dan kerosakan pada litar logik kawalan.
S: Bagaimana kabel pelindung penggerak harus ditamatkan untuk mengelakkan gangguan bunyi?
J: Pelindung mesti ditamatkan ke tanah casis yang bersih di titik masuk modul. Elakkan gelung tanah dengan memastikan penamatan sisi penggerak mengekalkan potensi yang konsisten dengan rujukan tanah kabinet kawalan.
Garis Panduan Pemasangan Lapangan
- Matikan kuasa rak Netcon 5000 sebelum memasukkan modul.
- Sahkan penjajaran slot fizikal untuk memastikan pin penyambung backplane duduk dengan rata.
- Ketatkan modul menggunakan skru panel hadapan untuk memastikan pembumian yang betul dan ketahanan terhadap getaran mekanikal.
- Susun pendawaian penggerak arus tinggi berasingan daripada kabel isyarat analog sensitif untuk mengurangkan gangguan elektromagnetik (EMI).
- Pastikan semua terminal pendawaian diketatkan mengikut tork yang ditetapkan oleh pengeluar tali pendawaian, biasanya 0.5 Nm hingga 0.8 Nm.
