Butiran Produk

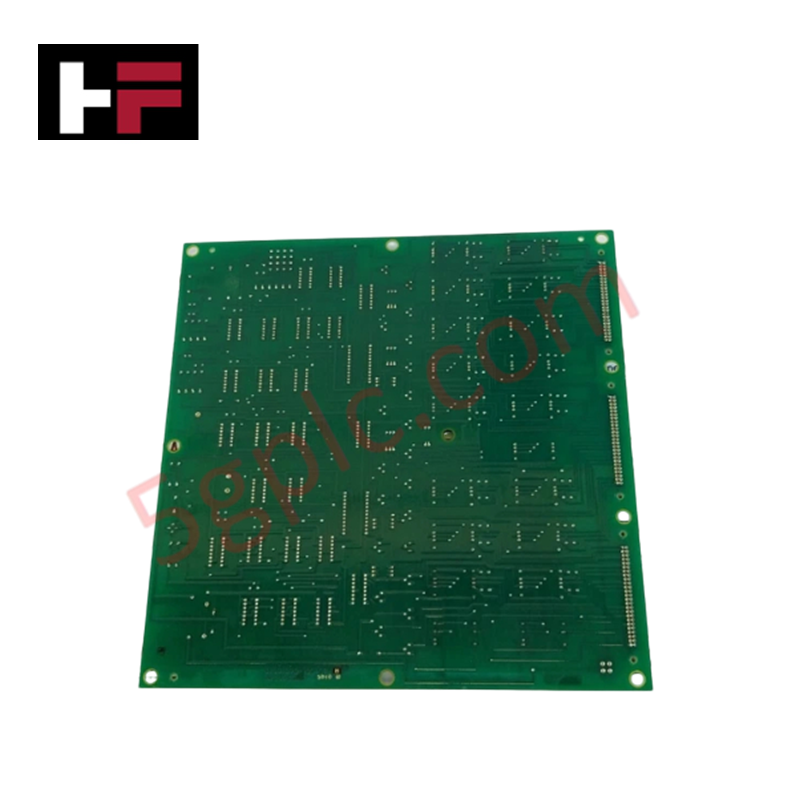

Honeywell 51301877-100, yang turut dikatalogkan sebagai Papan Pemultipleks Geganti RTD 51301877, berfungsi sebagai komponen perkakasan khusus untuk menukar input sensor suhu dalam sistem Unit Antara Muka Proses (PIU) Honeywell.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 51301877-100 |
| Jenama | Honeywell |
| Asal | USA |
| Berat | 20 lbs (9.07 kg) |
| Dimensi | Susunan Rak Ketumpatan Tinggi Honeywell standard |
| Suhu Operasi | 0 deg C hingga 60 deg C |
| Penggunaan Kuasa | Dikuasakan melalui satah belakang sistem melalui casis LEPIU CCFA |
| Jenis Sensor | RTD Platinum 100-ohm |
| Kapasiti Saluran | Sehingga 16 saluran input |
| Integrasi Sasaran | Susunan Low Energy PIU (LEPIU) CCFA |
| Keserasian Papan Terminal | Papan Terminal Honeywell 51301882-100 |
Pengasingan Saluran dan Pengkondisian Isyarat Rintangan
51301877-100 menggunakan logik pensuisan geganti untuk memultipleks sehingga 16 gelung sensor RTD platinum 100-ohm yang berasingan ke dalam satu antara muka pengukuran Low Energy PIU CCFA. Papan ini menyediakan pengasingan antara saluran serta pampasan rintangan wayar tiga konduktor merentasi semua saluran input. Ciri ini menekan lonjakan voltan mod sepunya dan crosstalk pada pendawaian medan, sambil mengekalkan pengkondisian isyarat rintangan-kepada-suhu yang tepat sebelum penukaran analog oleh elektronik sistem hiliran.
Soalan Lazim
S: Papan terminal khusus manakah yang mesti dipasangkan dengan modul 51301877-100?
J: 51301877-100 direka untuk dipadankan terus dengan papan terminal Honeywell 51301882-100 bagi penamatan pendawaian medan.
S: Bolehkah 51301877-100 memultipleks input sensor selain RTD platinum 100-ohm?
J: Laluan pemultipleksan isyarat dan litar pengimbangan rintangan wayar dioptimumkan untuk ciri RTD platinum 100-ohm; sensor yang tidak sepadan boleh menyebabkan ralat penentukuran.
S: Adakah pertukaran ketika hidup disokong untuk papan pemultipleks ini semasa sistem beroperasi?
J: Papan hanya boleh dikeluarkan atau dimasukkan apabila slot PIU atau kuasa casis yang berkaitan dinyahbekalkan bagi mengelakkan arka sentuhan merentasi sesentuh geganti.
Garis Panduan Pemasangan Medan
- Sahkan bahawa kuasa satah belakang ke casis LEPIU sasaran telah diasingkan sebelum memasukkan susunan pemultipleks.
- Pastikan penjajaran mekanikal yang betul dengan penyambung papan terminal 51301882-100 bagi mengelakkan sentuhan satah belakang bengkok.
- Sambungkan semua perisai kabel medan RTD ke bar bas bumi sistem kabinet khusus untuk meminimumkan gangguan hingar pada isyarat rintangan aras rendah.
- Halakan pendawaian input RTD melalui konduit logam yang berasingan dan dibumikan, jauh daripada talian pengagihan kuasa AC dan peranti pensuisan arus tinggi.
