Butiran Produk

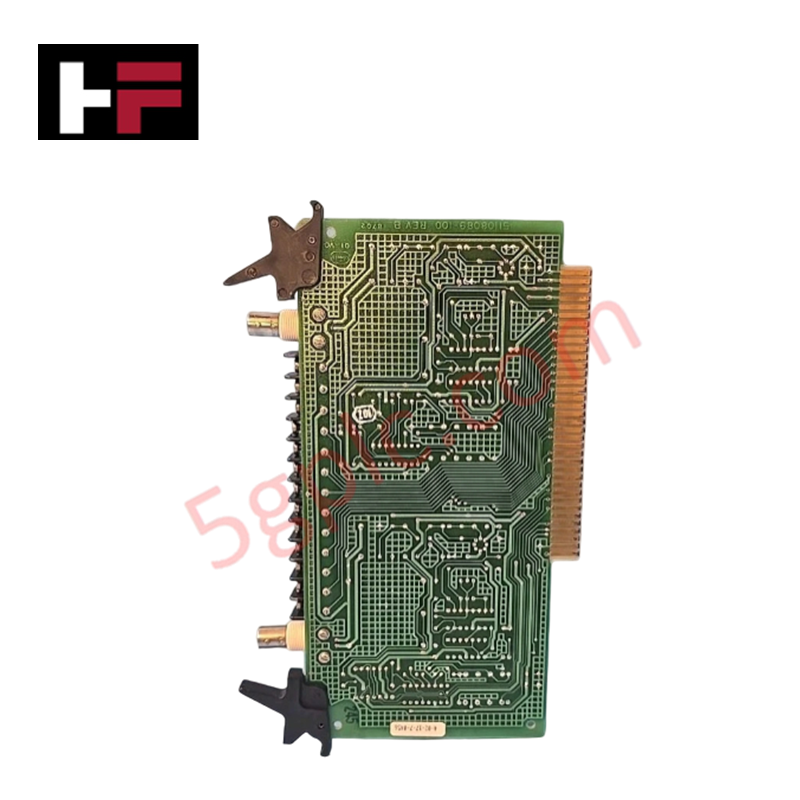

Honeywell 51108088-100, yang juga dikatalogkan sebagai papan Input/Output 51108088, berfungsi sebagai komponen perkakasan khusus untuk penghalaan isyarat dan sambungan antara muka dalam platform Honeywell TDC 3000 Data Hiway Interface (DHI).
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 51108088-100 (51108088) |
| Jenama | Honeywell |
| Asal | AS |
| Berat | 0.36 kg (0.80 lbs) |
| Dimensi | 280 mm x 280 mm x 60 mm |
| Suhu Operasi | -20 deg C hingga +60 deg C |
| Penggunaan Kuasa | Media pengagihan isyarat pasif (0 W) |
| Jenis Penyambung | Antara muka tepi papan paddle dengan terminal skru |
| Pemasangan | Unit dipasang pada rak DCS |
| Keserasian Sistem | Honeywell TDC 3000 Data Hiway Interface (DHI) |
Protokol Gelung 4-20 mA HART & Pengasingan Saluran-ke-Saluran
Papan paddle 51108088-100 menyediakan penamatan pendawaian fizikal untuk menyambungkan talian bas Data Hiway Interface dengan laluan isyarat di bahagian medan, sekali gus memudahkan laluan terus bagi pemancar protokol gelung 4-20 mA HART dan isyarat proses diskret. Pengasingan saluran-ke-saluran pada modul I/O berkaitan menghalang perubahan potensi gelung bumi pembezaan dan menyekat hingar frekuensi tinggi yang teraruh merentasi laluan kabel medan yang panjang. Trek terminal skru berketumpatan tinggi mengekalkan tekanan sentuhan yang konsisten bagi meminimumkan variasi rintangan gelung bersiri.
Soalan Lazim
S: Bolehkah papan paddle 51108088-100 dipasang atau diganti semasa rak TDC 3000 dihidupkan?
J: Sambungan isyarat medan hendaklah diasingkan terlebih dahulu sebelum menanggalkan atau memasang unit papan bagi mengelakkan litar pintas isyarat yang tidak disengajakan atau pencetusan sementara gelung kawalan aktif.
S: Apakah mekanisme yang menghalang hingar pendawaian medan daripada merentas gandingan ke dalam satah belakang DHI?
J: Trek pembumian bumi yang disepadukan merentasi substrat papan paddle menghala hingar mod sepunya frekuensi tinggi terus ke bumi rangka rak, dengan memintas talian logik sensitif.
Garis Panduan Pemasangan Medan
- Pemasukan Rak: Sejajarkan tepi papan dengan pandu kad kepungan DCS dan luncurkan unit ke belakang sehingga antara muka paddle terpasang kukuh pada penyambung satah belakang yang sepadan.
- Pengetatan Terminal: Kukuhkan konduktor medan pada blok terminal skru menggunakan alat tangan yang ditentukur bagi mengelakkan wayar longgar akibat getaran kabinet persekitaran.
- Pembumian Pelindung: Sambungkan wayar saliran pelindung kabel medan terus ke bas pembumian bumi kabinet yang ditetapkan untuk mengekalkan spesifikasi pembumian satu titik.
- Penghalaan Pendawaian: Kekalkan susunan wayar yang kemas dan asingkan pendawaian kuasa AC voltan tinggi daripada wayar gelung analog sensitif sekurang-kurangnya 300 mm.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
