Butiran Produk
Gambaran Produk

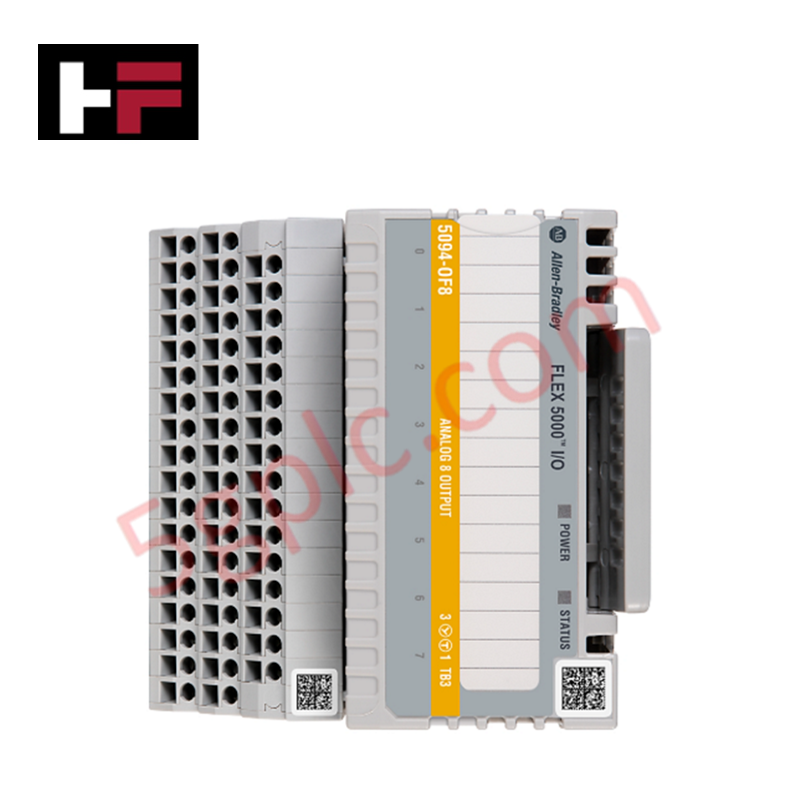

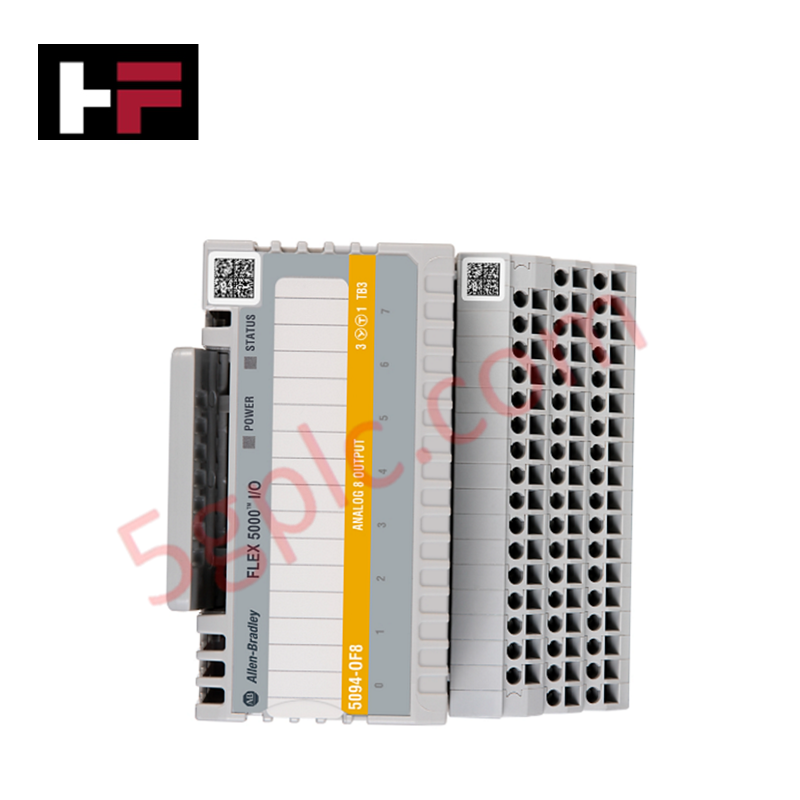

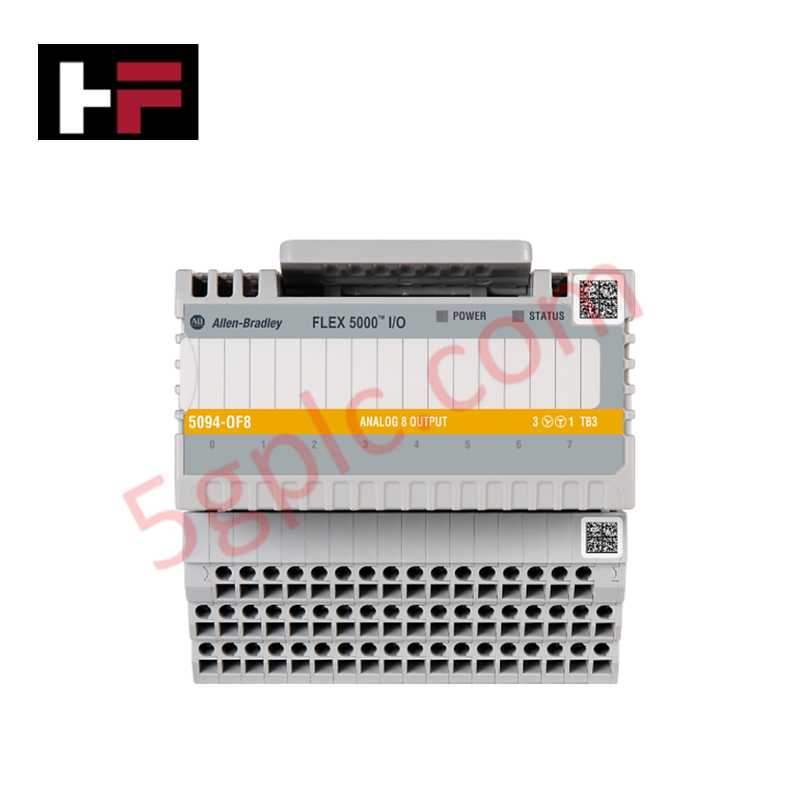

5094-OF8 berfungsi sebagai antara muka output analog berketumpatan tinggi untuk platform FLEX 5000 I/O. Ia menyediakan lapan saluran tunggal yang mampu menghantar isyarat voltan atau arus yang tepat kepada aktuator, pemacu motor, dan injap. Modul ini menyokong pelbagai julat termasuk ±10V, 0-10V, 0-5V, 0-20 mA, dan 4-20 mA. Direka untuk seni bina berasaskan Logix moden, ia memudahkan pemindahan data berkelajuan tinggi dan kawalan terperinci dalam gelung proses yang kompleks. Kami membekalkan unit ini sebagai 100% Baru Asal, memastikan ketepatan kalibrasi kilang dan integrasi lancar ke dalam rangkaian I/O diedarkan anda.
Spesifikasi Teknikal
5094-OF8 menggunakan teknologi penukaran resolusi tinggi untuk mengekalkan integriti isyarat:
| Parameter | Spesifikasi |
| Pengeluar | Allen-Bradley / Rockwell Automation |
| Bilangan Output | 8 Saluran Tunggal |
| Julat Voltan | ±10V, 0...10V, 0...5V |
| Julat Arus | 0...20 mA, 4...20 mA |
| Resolusi | 16 Bit (320 μV/bit @ ±10.5V; 320 nA/bit @ 21 mA) |
| Kaedah Penukaran | R-Ladder DAC (Monoton tanpa kod hilang) |
| Format Data | IEEE 754 Titik Apungan 32-bit |
| Kemampuan Pemanduan | Voltan: minimum 1000 Ω; Arus: maksimum 500 Ω |
| Perlindungan Litar Pintas | Mod voltan sahaja (Dihadkan secara elektronik kepada 16 mA) |
| Pengesanan Litar Terbuka | Mod arus sahaja |
| Berat | 0.31 lbs (0.14 kg) |
Kelebihan Kejuruteraan
-
Seni Bina R-Ladder Ketepatan Tinggi: Reka bentuk R-Ladder DAC memastikan monotoniti ketat di seluruh julat output. Ini menghapuskan "kod hilang" semasa isyarat meningkat, memberikan kawalan lancar untuk aplikasi sensitif seperti rujukan kelajuan pemacu frekuensi berubah (VFD).
-
Resolusi 16-Bit Terperinci: Pengekodan 16-bit membolehkan modul mengesan dan mengeluarkan kenaikan kecil—sekecil 320 nA dalam mod arus. Ketepatan ini membolehkan kawalan lebih ketat pada gelung PID dan meningkatkan ketepatan penempatan injap berkadar.
-
Pemantauan Diagnostik Terbina Dalam: Modul mengesan secara aktif litar terbuka dalam gelung arus dan litar pintas dalam mod voltan. Diagnostik masa nyata ini mencetuskan amaran sistem segera, membolehkan pasukan penyelenggaraan mengesan kesalahan pendawaian sebelum menyebabkan gangguan proses yang ketara.
-
Pemetaan Isyarat Fleksibel: Jurutera boleh mengkonfigurasi setiap lapan saluran secara bebas untuk voltan atau arus. Fleksibiliti ini mengurangkan inventori alat ganti dengan membenarkan satu jenis modul mengendalikan pelbagai keperluan peranti lapangan.
-
Format Titik Apungan IEEE 754: Dengan menggunakan format data titik apungan 32-bit, modul berkomunikasi terus dengan pengawal Logix tanpa memerlukan blok penskalaan yang kompleks. Ini memudahkan logik tangga dan mengurangkan beban CPU semasa pemprosesan data.
Soalan Lazim
S: Adakah 5094-OF8 memerlukan pangkalan terminal berasingan?
J: Ya. Anda mesti memasang 5094-OF8 pada Blok Terminal Boleh Tanggal FLEX 5000 (RTB) yang serasi, seperti 5094-RTB3 atau 5094-RTB3S. RTB mengendalikan pendawaian lapangan manakala modul menyediakan pemprosesan isyarat.
S: Bolehkah saya mencampur output voltan dan arus pada modul yang sama?
J: Sudah tentu. Anda mengkonfigurasi jenis output (Voltan atau Arus) dan julat khusus untuk setiap saluran secara individu dalam perisian Studio 5000 Logix Designer.
S: Bagaimana modul mengendalikan litar pintas dalam mod voltan?
J: Modul mengandungi had elektronik yang mengehadkan arus output kepada 16 mA atau kurang. Perlindungan ini mengelakkan kerosakan perkakasan dalaman dan menyediakan bit diagnostik kepada pengawal untuk menunjukkan kesalahan.
S: Adakah modul ini serasi dengan penyesuai FLEX I/O 1794 lama?
J: Tidak. 5094-OF8 tergolong dalam keluarga FLEX 5000 dan memerlukan penyesuai EtherNet/IP 5094-AENTR atau 5094-AENSTR. Ia tidak serasi dengan platform 1794 yang lebih lama.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
