Butiran Produk
Gambaran Produk

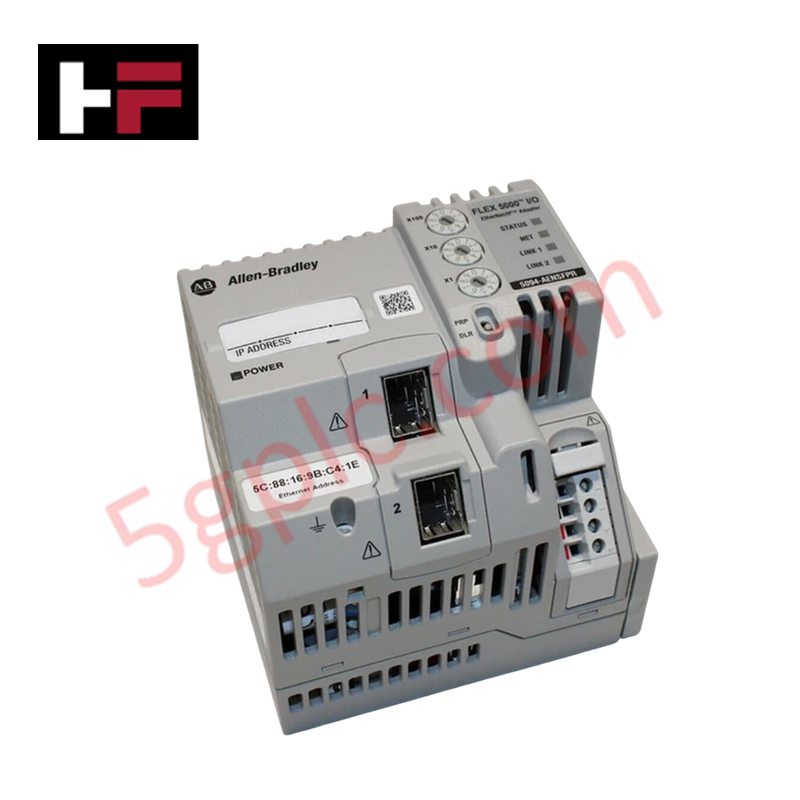

Allen Bradley 5094-AEN2SFPR berfungsi sebagai tulang belakang komunikasi berprestasi tinggi untuk platform FLEX 5000 I/O. Penyesuai EtherNet/IP dua port ini menghubungkan data I/O peringkat lapangan ke sistem kawalan Logix dengan kelajuan dan penyelarasan yang dioptimumkan. Dengan menggunakan slot Small Form-factor Pluggable (SFP) bersama port RJ-45 standard, ia menyediakan sambungan media yang fleksibel, termasuk sokongan gentian optik untuk penghantaran data jarak jauh. Kami menawarkan unit ini sebagai peralatan asal 100% Baru untuk memastikan integriti rangkaian dan masa operasi maksimum.
Spesifikasi Teknikal
| Ciri | Butiran Spesifikasi |
| Pengilang | Allen Bradley / Rockwell Automation |
| Rangkaian | FLEX 5000 |
| Port | 2 slot SFP dan 2 port RJ-45 |
| Kapasiti Modul | Menyokong sehingga 16 modul setiap nod |
| Julat Voltan Input | 18 hingga 32 Volt DC |
| Penarafan Arus | 1730 mA |
| Voltan Pengasingan | 300V Penebatan Asas |
| Ketahanan Dielektrik | 2121V AC (Backplane) / 4242V DC (Ethernet) |
| Penunjuk Status | 4 penunjuk LED untuk aktiviti dan kesihatan |
| Suhu Operasi | -40°C hingga 70°C (-40°F hingga 158°F) |
Kelebihan Kejuruteraan
-
Redundansi Rangkaian Lanjutan: Reka bentuk dua port memudahkan topologi Device Level Ring (DLR), Linear, dan Star. 5094-AEN2SFPR mengekalkan komunikasi sistem walaupun satu segmen kabel gagal, mengelakkan gangguan proses yang mahal.
-
Kesesuaian Gentian Optik melalui SFP: Penyertaan slot SFP membolehkan jurutera menggunakan pemancar gentian optik. Ini menyelesaikan masalah biasa industri seperti komunikasi jarak jauh (melebihi had 100m tembaga) dan kebal sepenuhnya terhadap gangguan elektromagnet voltan tinggi (EMI).
-
Tahan Terhadap Suhu Ekstrem: Berbeza dengan penyesuai komersial standard, unit ini beroperasi dengan sempurna antara -40°C dan 70°C. Ia tahan terhadap persekitaran keras tapak minyak dan gas atau peti luar tanpa pendinginan atau pemanasan luaran.
-
Skalabiliti Ketumpatan Tinggi: Satu penyesuai mengurus sehingga 16 modul FLEX 5000 I/O. Kapasiti tinggi ini mengurangkan jumlah nod rangkaian yang diperlukan, menurunkan kos perkakasan dan penggunaan alamat IP dalam pelaksanaan berskala besar.
Soalan Lazim
-
Bolehkah 5094-AEN2SFPR menggabungkan sambungan gentian dan tembaga serentak?
Boleh. Penyesuai ini mempunyai slot SFP dan port RJ-45. Anda boleh menggunakan port SFP untuk tulang belakang gentian optik manakala port RJ-45 untuk sambungan peranti tempatan atau penyelesaian masalah.
-
Jenis pemancar SFP apa yang disokong oleh penyesuai ini?
Modul ini menyokong pelbagai pemancar SFP Multi-mode dan Single-mode yang disahkan untuk siri FLEX 5000. Sentiasa sahkan kelajuan pemancar (1 Gbps) sepadan dengan keupayaan komunikasi penyesuai untuk prestasi optimum.
-
Adakah penyesuai ini menyokong Protokol Redundansi Selari (PRP)?
Boleh, "PR" dalam nombor bahagian menunjukkan sokongan untuk PRP. Ini membolehkan penyesuai menghantar paket pendua melalui dua laluan Ethernet bebas, menyediakan redundansi tanpa masa pemulihan untuk aplikasi kritikal misi.
-
Adakah penyesuai ini serasi dengan modul FLEX I/O (1794) lama?
Tidak. 5094-AEN2SFPR khusus untuk platform FLEX 5000. Walaupun ia mengikuti tradisi modular pendahulunya, ia menggunakan teknologi backplane berbeza yang direka untuk kelajuan lebih tinggi dan keselamatan terintegrasi.
