Butiran Produk

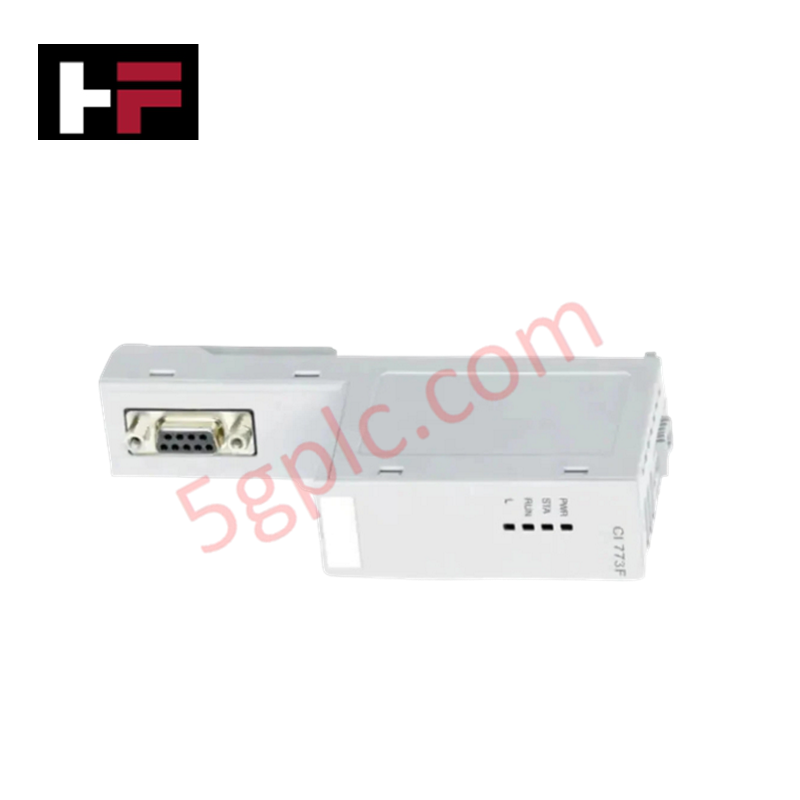

ABB CI 773F 3BDH000395R0001, yang turut dikatalogkan sebagai antara muka komunikasi CI 773F, berfungsi sebagai komponen perkakasan khusus untuk pelaksanaan protokol PROFIBUS DP Master dalam seni bina sistem Freelance DCS dan AC 700F.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | CI 773F (3BDH000395R0001) |
| Jenama | ABB |
| Asal | Jerman |
| Berat | 0.096 kg |
| Dimensi | 28 mm x 75 mm x 135 mm |
| Suhu Operasi | -20 hingga +70 darjah C |
| Penggunaan Kuasa | 1.6 W (80 mA melalui terminal CPU 24 VDC) |
| Sokongan Protokol | PROFIBUS DP Master |
| Kadar Penghantaran | 9.6 kbit/s hingga 12 Mbit/s |
| Antara Muka Fizikal | Penyambung D-Sub 9-pin |
| Sokongan Pertukaran Panas | Disokong |
| Perlindungan Kemasukan | IP20 |
Integrasi Rangkaian Deterministik dan Penskalaan Ketumpatan I/O
Modul CI 773F mengurus komunikasi bas medan PROFIBUS DP Master berkelajuan tinggi, dengan antara muka terus kepada rangka kerja kelajuan komunikasi bas satah belakang tempatan untuk melancarkan pertukaran data merentasi rangkaian deterministik Profinet dan EtherNet/IP. Seni bina transceiver dalaman yang dioptimumkan membolehkan penskalaan ketumpatan I/O maksimum merentasi nod jauh teragih, manakala memori flash terbina dalam mengekalkan keserasian firmware flash penuh semasa kemas kini parameter CPU dalam talian dan konfigurasi semula kitaran bas.
Soalan Lazim
S: Bolehkah modul CI 773F diganti semasa satah belakang sistem masih menerima bekalan kuasa?
J: Ya, CI 773F menyokong fungsi pertukaran panas, yang membolehkan modul ditanggalkan dan dipasang pada unit asas tempatan yang berkuasa tanpa mengganggu operasi satah belakang CPU.
S: Bagaimanakah kuasa operasi utama dibekalkan kepada antara muka CI 773F?
J: Kuasa operasi diambil terus daripada terminal 24 VDC modul CPU hos melalui satah belakang, dengan penggunaan arus biasa sebanyak 80 mA.
S: Apakah piawaian penyambung fizikal yang diperlukan untuk pendawaian bas medan?
J: Kabel bas medan disambungkan melalui penyambung D-Sub betina 9-pin standard yang menyokong isyarat pembezaan RS485 sehingga 12 Mbit/s.
Garis Panduan Pemasangan Medan
- Asingkan atau sahkan penebatan gelung pada kabel bas medan sebelum menyambungkan penyambung D-Sub 9-pin bagi mengelakkan kerosakan transceiver.
- Ketatkan skru penahan penyambung D-Sub untuk memastikan kesinambungan perisai bumi yang berterusan merentasi perumah logam.
- Sahkan penempatan perintang penamatan talian PROFIBUS DP yang betul pada kedua-dua hujung fizikal segmen RS485.
- Kekalkan jarak kelegaan minimum 25 mm di atas dan di bawah perumah modul bagi membolehkan pelesapan haba secara perolakan semula jadi dalam keadaan beban ambien yang tinggi.
