Butiran Produk

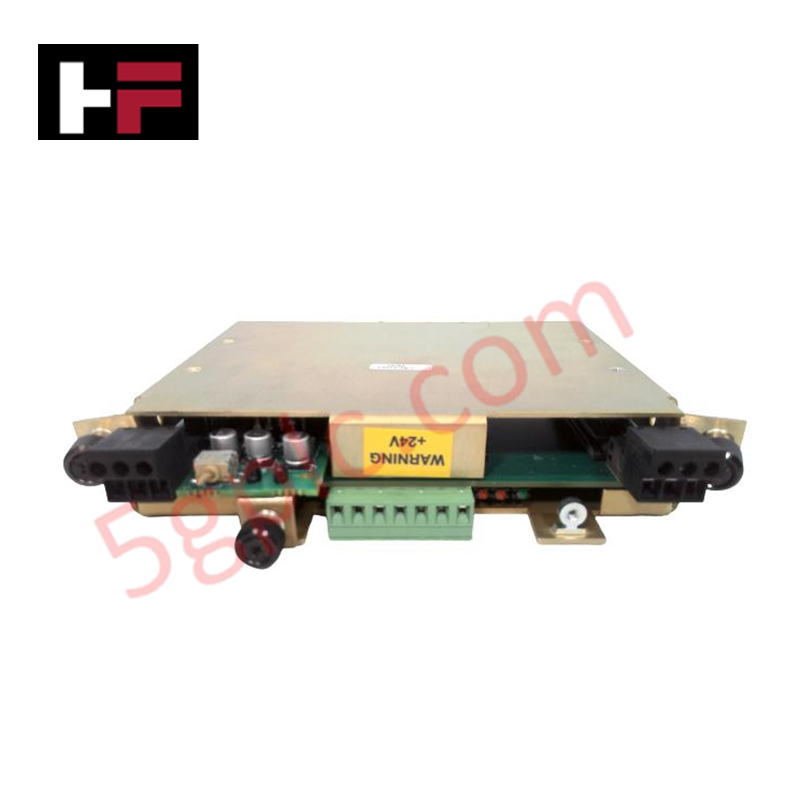

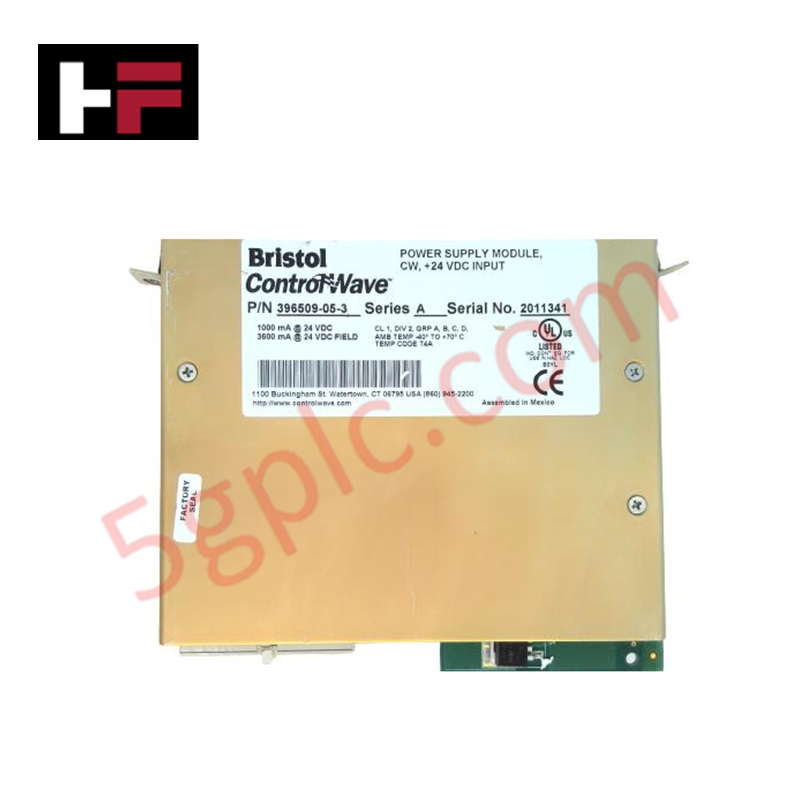

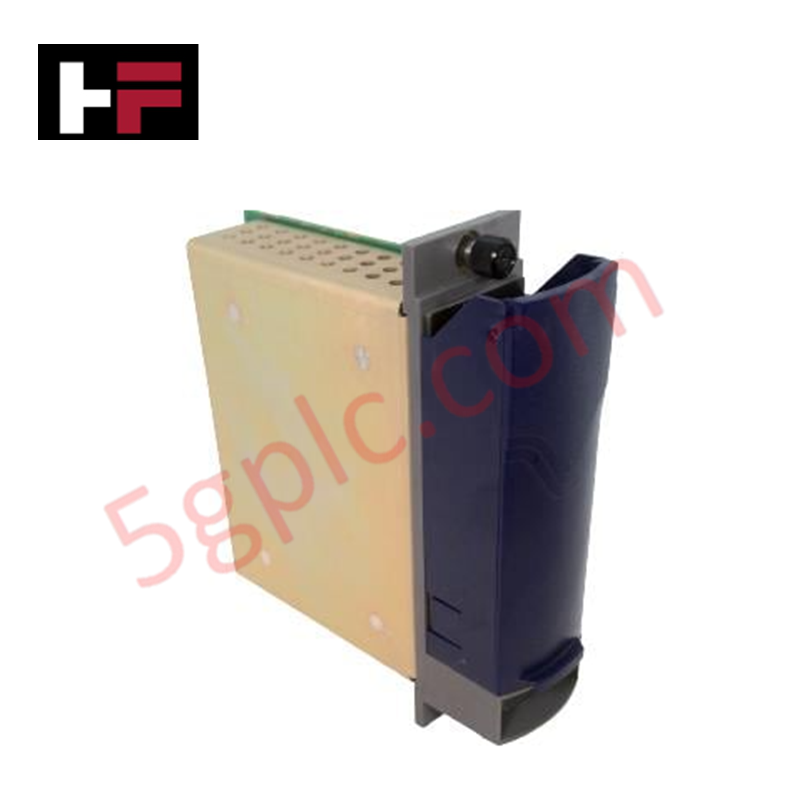

Emerson 396509-05-3, juga dikatalogkan sebagai 396509-05-3 Modul Bekalan Kuasa, berfungsi sebagai komponen perkakasan khusus untuk pengawalan elektrik berterusan dan pengagihan voltan dalam platform rak perkakasan ControlWave. Subperhimpunan ini menyesuaikan voltan input mentah, mengasingkan laluan logik hiliran dan mengekalkan blok pengagihan kuasa yang stabil untuk susunan logik backplane yang bersambung dan elemen medan periferal.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
| Model | 396509-05-3 (Siri A) |
| Jenama | Emerson (ControlWave) |
| Asal | USA |
| Berat | 1.00 lbs |
| Dimensi | Profil slot modul rak ControlWave standard |
| Suhu Operasi | -40 darjah C hingga +70 darjah C |
| Input Kuasa | +24 VDC Nominal |
| Penggunaan Kuasa (Logik Dalaman) | 1000 mA pada 24 VDC |
| Pengagihan Kuasa (Litar Medan) | 3600 mA pada 24 VDC |
| Platform Sistem | Infrastruktur Mikro/Chassis ControlWave |
Senibina Sistem Kawalan Teragih dan Pengasingan Saluran ke Saluran
Pelaksanaan mekanikal modul pengawalan tenaga Siri A ini bergantung pada laluan pengasingan fizikal setempat untuk menstabilkan voltan backplane. Susun atur papan litar dalaman menguatkuasakan kaedah pengasingan saluran-ke-saluran yang ketat antara laluan bekalan gelung medan arus tinggi dan elemen pengkomputeran sensitif. Susunan penjejakan bebas ini memastikan bahawa transient elektrik, lonjakan talian, atau litar pintas pada susunan pengagihan medan 3600 mA tidak berinteraksi dengan rel logik dalaman, mengekalkan isyarat protokol gelung 4-20 mA HART yang tidak tercemar merentasi kad pemprosesan selari.
Soalan Lazim
S: Adakah modul kuasa ini membenarkan pemasangan hot-swap dalam talian semasa platform rak aktif?
J: Tidak. Mengeluarkan atau memasukkan modul bekalan kuasa utama semasa sistem dihidupkan boleh menyebabkan penurunan voltan backplane setempat atau gangguan rel logik, yang mengakibatkan kerosakan segera unit pemprosesan pusat yang bersambung.
S: Bagaimana kapasiti arus diagihkan antara sistem logik dan litar medan?
J: Modul ini memisahkan kuasa masuk kepada dua subsistem berbeza, menyediakan sehingga 1000 mA pada 24 VDC khusus untuk operasi logik backplane dalaman dan sehingga 3600 mA pada 24 VDC untuk menggerakkan gelung instrumen medan luaran.
Garis Panduan Pemasangan Medan
-
Penjajaran Slot Chassis: Geser modul bekalan kuasa ke dalam slot kuasa khusus pada perumahan asas ControlWave mengikut panduan penjejakan. Kencangkan perkakasan penahan plat muka bersepadu sepenuhnya untuk memastikan sambungan elektrik yang betul dengan sistem pembumian backplane.
-
Penamatan Kabel Input: Sambungkan konduktor kuasa +24 VDC yang masuk ke terminal skru yang ditetapkan. Pastikan skru terminal diketatkan sepenuhnya untuk menghapuskan anomali rintangan sentuhan tinggi.
-
Penjejakan Pembumian Pelindung: Tamatkan semua pelindung kabel bekalan luaran terus pada bar pembumian induk kabinet industri biasa. Kaedah pembumian titik tunggal berterusan mesti digunakan untuk menghalang bunyi mod biasa frekuensi rendah daripada mengganggu isyarat data.
-
Kawalan Persekitaran Termal: Sahkan bahawa jarak penyejukan setempat memenuhi lukisan kilang, memeriksa bahawa laluan aliran udara tidak tersumbat semasa beroperasi berhampiran had atas +70 darjah C untuk mengelakkan pemotongan termal.
