Butiran Produk
Gambaran Produk

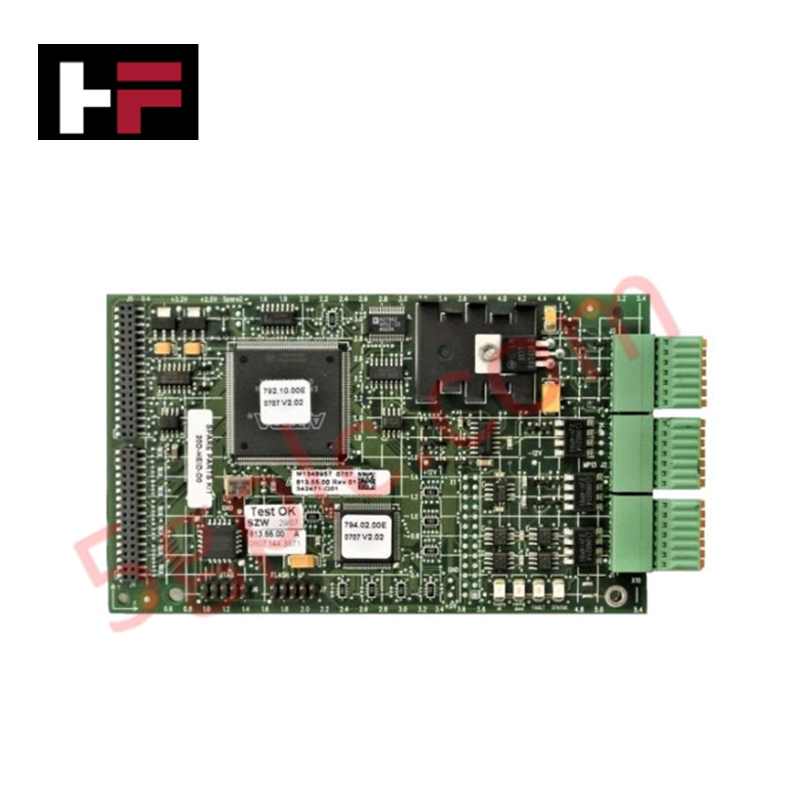

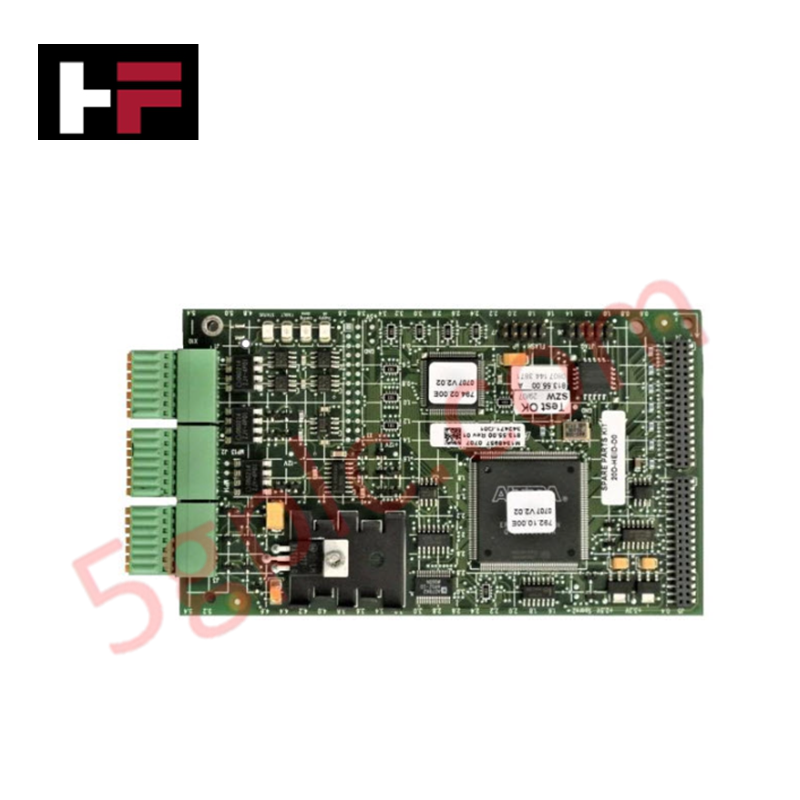

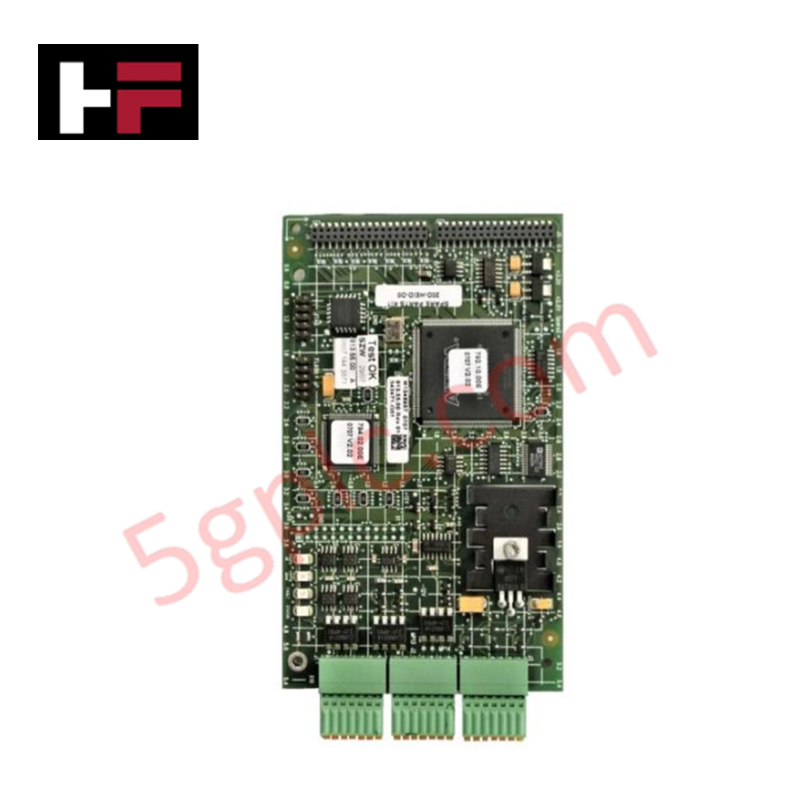

Allen Bradley 20D-HEID-D0 berfungsi sebagai antara muka maklum balas kritikal untuk aplikasi kawalan gerakan berprestasi tinggi. Papan pengekod EnDat beresolusi tinggi ini menyediakan data kedudukan dan halaju yang tepat kepada pemacu AC PowerFlex 700S dan 700L, membolehkan pengawalan aci motor yang unggul. Kami membekalkan komponen ini sebagai 100% Baru dan Asal Kilang, memastikan sistem pemacu anda mengekalkan keupayaan penyelarasan puncak dan tindak balas tork dengan perkakasan OEM tulen.
Spesifikasi Teknikal
20D-HEID-D0 memberikan pemprosesan isyarat berketepatan tinggi melalui parameter teknikal berikut:
| Ciri | Spesifikasi |
| Jenis Pengekod | EnDat Beresolusi Tinggi |
| Resolusi | 1,024 Denyutan per Pusingan (PPR) |
| Voltan Bekalan Dinilai | 24V DC |
| Pemacu Serasi | PowerFlex 700S dan PowerFlex 700L |
| Kekerapan Operasi | 50 hingga 60 Hz |
| Ketahanan Getaran | 5G pada 10 hingga 500 Hz |
| Ketahanan Kejutan | 30G (Operasi) / 50G (Tidak Beroperasi) |
| Jenis Penutup | Gaya Terbuka |
| Altitud Operasi | Sehingga 1,000 Meter tanpa pengurangan prestasi |
| Berat | 0.69 lbs (0.31 kg) |
Kelebihan Kejuruteraan
-
Komunikasi EnDat Tepat: Papan ini menyokong protokol digital EnDat, yang menghapuskan kepekaan terhadap gangguan bunyi yang dikaitkan dengan pengekod inkremental tradisional. Ia memindahkan data kedudukan mutlak dan diagnostik pengekod dalaman terus ke pemproses PowerFlex 700S, mengurangkan masa pemasangan dengan mengautomasikan pengenalpastian data motor.
-
Ketahanan Mekanikal Unggul: Direka untuk persekitaran industri yang keras, 20D-HEID-D0 mampu menahan kejutan operasi sehingga 30G. Ini menjadikannya penyelesaian ideal untuk aplikasi tugas berat seperti pemprosesan logam, kilang kertas, dan peralatan pengangkat di mana getaran fizikal sering mengganggu gelung maklum balas standard.
-
Integrasi Pemacu Terus: Reka bentuk yang boleh dipasang membolehkan papan ini diletakkan terus dalam slot pengembangan pemacu. Pendekatan bersepadu ini meminimumkan pendawaian luaran, mengurangkan risiko gangguan elektromagnetik (EMI), dan menjimatkan ruang kabinet penting berbanding penukar isyarat luaran.
-
Gelung Halaju Beresolusi Tinggi: Dengan 1,024 PPR, papan ini menyediakan data terperinci yang diperlukan untuk operasi kelajuan rendah yang sangat lancar. Ia membolehkan pemacu mengekalkan tork tinggi pada kelajuan hampir sifar, satu keperluan asas untuk sistem penentuan kedudukan dan kawalan ketegangan yang tepat.
Soalan Lazim
-
Adakah papan 20D-HEID-D0 ini 100% Baru?
Ya. Kami menjamin setiap unit 20D-HEID-D0 adalah 100% Baru dan tiba dalam pembungkusan asal Allen Bradley yang disegel kilang. Kami tidak menjual papan terpakai, diperbaharui, atau "tarik keluar".
-
Adakah papan ini menyokong pengekod inkremental standard?
Tidak. 20D-HEID-D0 khusus untuk protokol EnDat. Jika aplikasi anda menggunakan pengekod inkremental kuadratur A/B standard, anda memerlukan modul maklum balas yang berbeza, seperti 20-HIM-A6 atau kad antara muka pengekod standard.
-
Bolehkah saya menggunakan papan ini dengan pemacu PowerFlex 755?
Tidak. Papan ini adalah sebahagian daripada ekosistem PowerFlex 700S/700L. Pemacu siri PowerFlex 750 menggunakan seni bina berbeza dan memerlukan modul maklum balas siri 20-750.
-
Apakah pertimbangan utama untuk pemasangan?
Pastikan anda mengikuti prosedur ESD (Pelepasan Elektrostatik) yang ketat semasa mengendalikan papan. Selaraskan pin dengan teliti pada penyambung antara muka dalaman pemacu dan kencangkan skru pemasangan untuk mengekalkan integriti pembumian dan ketahanan getaran.
