Butiran Produk

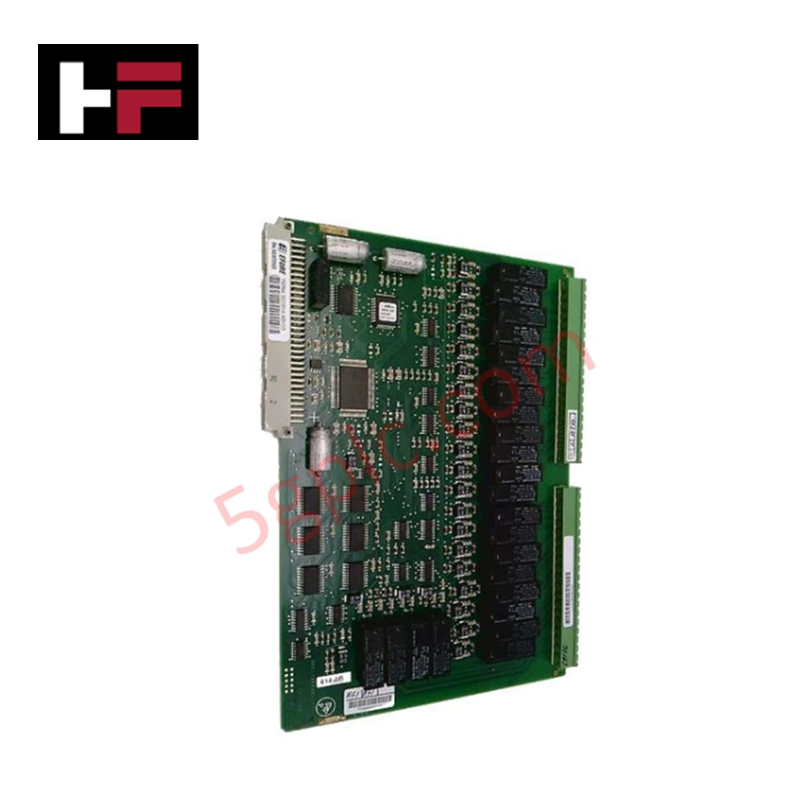

ABB 1MRK000614-ABr04, juga dikatalogkan sebagai 1MRK000614-AB Modul Output Binari, berfungsi sebagai komponen perkakasan khusus untuk pelaksanaan isyarat kawalan hidup/mati dalam platform perlindungan dan kawalan ABB Relion.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 1MRK000614-ABr04 |
| Jenama | ABB |
| Asal | Pengilangan Standard ABB |
| Berat | 0.3 kg |
| Dimensi | Slot Rangka Relion Standard |
| Suhu Operasi | -25 hingga +70 darjah C |
| Penggunaan Kuasa | Dikuasakan oleh Bekalan Bantuan 24 VDC |
| Voltan Bantuan | 24 VDC |
| Bilangan Sentuhan Output | 24 Relay Output |
| Protokol Komunikasi | IEC 61850-8-1 Ed 1 atau Ed 2 (Bas Stesen) |
| Fungsi Output | Penukaran Hidup/Mati Diskret Binari |
Rangkaian Deterministik & Kelajuan Komunikasi Backplane
Modul ini melaksanakan output suis relay diskret untuk menggerakkan peralatan luaran seperti pemutus litar, suis, dan penunjuk status tempatan. Integrasi bas stesen melalui protokol IEC 61850-8-1 Ed 1/Ed 2 bergantung pada kelajuan komunikasi bas backplane berkelajuan tinggi untuk menghala arahan trip GOOSE dan kemas kini status tanpa kelewatan pemprosesan. Logik kawalan dalaman mengekalkan keserasian firmware flash merentasi slot bas backplane untuk menyokong penandaan masa terselaras dan pelaksanaan deterministik.
Soalan Lazim
S: Apakah protokol komunikasi yang disokong pada bas stesen untuk modul 1MRK000614-ABr04?
J: Modul ini menyokong piawaian protokol IEC 61850-8-1 Edisi 1 atau Edisi 2 untuk integrasi bas stesen.
S: Apakah julat suhu operasi bagi pemasangan perkakasan 1MRK000614-ABr04?
J: Modul ini beroperasi dalam julat suhu persekitaran industri dari -25 hingga +70 darjah C.
Garis Panduan Pemasangan Lapangan
- Sahkan bahawa rangka relay perlindungan hos dimatikan sepenuhnya sebelum memasukkan atau mengeluarkan kad dari backplane.
- Pakai tali pergelangan tangan berpenebat ESD semasa mengendalikan untuk melindungi litar pemacu relay dalaman daripada kerosakan elektrostatik.
- Pastikan kabel bekalan kuasa bantuan 24 VDC dinilai dengan betul dan dialirkan berasingan daripada talian transformer arus AC voltan tinggi.
- Ketatkan skru penahan pelat muka atas dan bawah dengan kukuh untuk menjamin pembumian yang mantap ke rangka utama chassis.
