Butiran Produk
Gambaran Produk

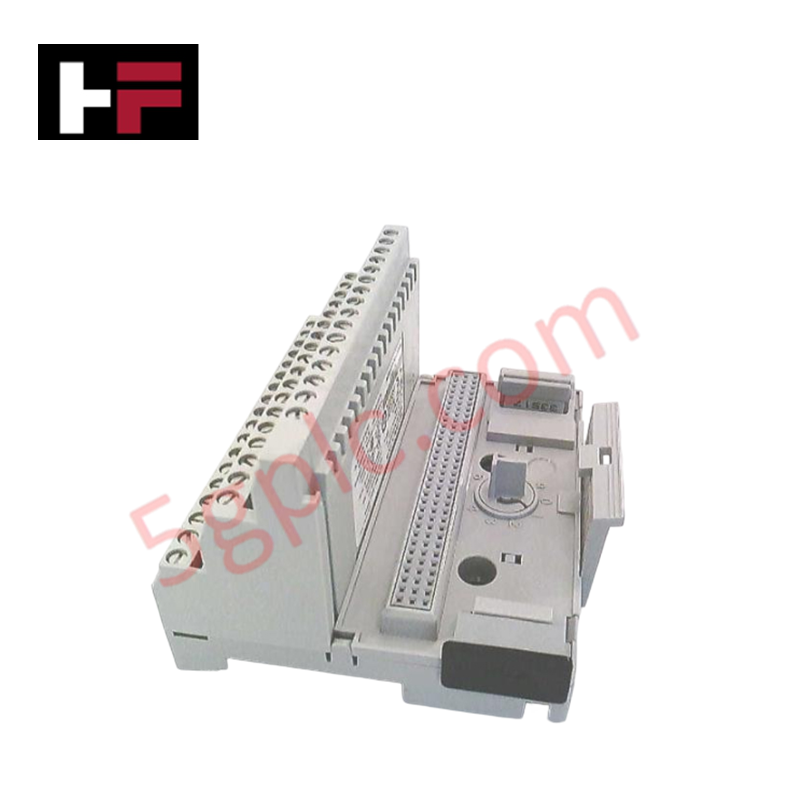

Allen Bradley 1794-TB3K berfungsi sebagai antara muka pemasangan dan pendawaian penting untuk sistem FLEX I/O. Pangkalan terminal ini menyediakan tempat kediaman fizikal dan sambungan backplane untuk modul I/O, memudahkan pengedaran isyarat dari peranti lapangan ke rangkaian industri. Dengan ciri salutan konformal, 1794-TB3K tahan terhadap keadaan atmosfera yang agresif yang boleh merosakkan pemasangan elektronik standard. Kami menawarkan unit ini sebagai stok kilang asal 100% Baru, memastikan sambungan yang sempurna dan tidak terjejas untuk seni bina I/O diedarkan anda.
Spesifikasi Teknikal
| Ciri | Butiran Spesifikasi |
| Pengilang | Allen Bradley / Rockwell Automation |
| Barisan Produk | FLEX I/O |
| Jenis Penamatan | Skru-Klip |
| Terminal I/O | 16 Titik |
| Terminal Umum | 18 Titik |
| Terminal Voltan | 18 Titik (+V) |
| Perlindungan Persekitaran | Salutan Konformal (Versi K) |
| Pemasangan | Rel DIN (Gaya Terbuka) |
| Berat | 0.51 lbs (0.23 kg) |
| Konfigurasi Pendawaian | Keupayaan Penamatan 3-Wire |
Kelebihan Kejuruteraan
-
Ketahanan Kakisan di Zon Keras: Salutan konformal yang dipasang di kilang melindungi litar dalaman dan titik sentuhan daripada kelembapan, semburan garam, dan wap bahan kimia yang menghakis. Perlindungan tahap perkakasan ini mengelakkan pengoksidaan jejak dan kehilangan isyarat sementara di kilang pulp dan kertas, penapisan, dan kemudahan rawatan air sisa.
-
Integrasi Sensor 3-Wire yang Dipermudahkan: 1794-TB3K menyediakan 18 terminal umum dan 18 terminal voltan. Kapasiti yang diperluaskan ini membolehkan jurutera memasang sensor 3-wayar (kuasa, pulangan, dan isyarat) terus ke pangkalan tanpa menggunakan jalur terminal luaran atau blok jumper, mengurangkan kerumitan pendawaian kabinet dengan ketara.
-
Keselamatan Fizikal Skru-Klip: Reka bentuk skru-klip tork tinggi memastikan sambungan elektrik kedap gas. Berbeza dengan terminal gaya spring dalam persekitaran getaran tinggi, klip mekanikal ini menghalang wayar tercabut dan mengekalkan tekanan sentuhan yang berterusan sepanjang tahun kitaran terma.
-
Kecekapan Penyelenggaraan Modular: Pangkalan terminal kekal di rel DIN semasa penggantian modul. Juruteknik menukar modul I/O plug-in tanpa memutuskan sebarang pendawaian lapangan, yang mengurangkan Masa Purata Untuk Baiki (MTTR) dengan ketara dan menghapuskan risiko kesilapan pendawaian semasa penyelenggaraan kecemasan.
Soalan Lazim
-
Bolehkah 1794-TB3K menggantikan unit 1794-TB3 standard?
Boleh. 1794-TB3K adalah versi "K" (salutan konformal) bagi 1794-TB3. Ia berkongsi jejak dan ciri elektrik yang sama, menjadikannya pengganti yang lebih baik untuk mana-mana aplikasi yang memerlukan penamatan skru-klip 3-wayar.
-
Apakah langkah berjaga-jaga pemasangan yang perlu saya ikuti untuk 1794-TB3K?
Sentiasa pasangkan pangkalan dengan kukuh pada rel DIN 35mm yang berpenyambung bumi. Pastikan anda mengaitkan tab kunci sisi dengan pangkalan terminal bersebelahan untuk mengekalkan integriti backplane komunikasi FLEXbus.
-
Adakah produk ini disegel di kilang?
Ya. Kami menjamin 1794-TB3K ini adalah 100% Baru. Ia tiba dalam pembungkusan asal pengilang dengan semua segel kilang utuh. Kami tidak menyediakan komponen terpakai atau diperbaharui.
-
Berapa banyak modul boleh saya sambungkan dalam satu baris FLEX I/O?
Walaupun pangkalan terminal menyokong satu modul, FLEXbus membolehkan anda menyambung sehingga lapan pangkalan terminal secara bersiri bagi setiap penyesuai I/O. Pastikan bekalan kuasa anda menyediakan arus yang mencukupi untuk jumlah modul dan sensor yang disambungkan ke susunan tersebut.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
