Butiran Produk
Ringkasan Teknikal

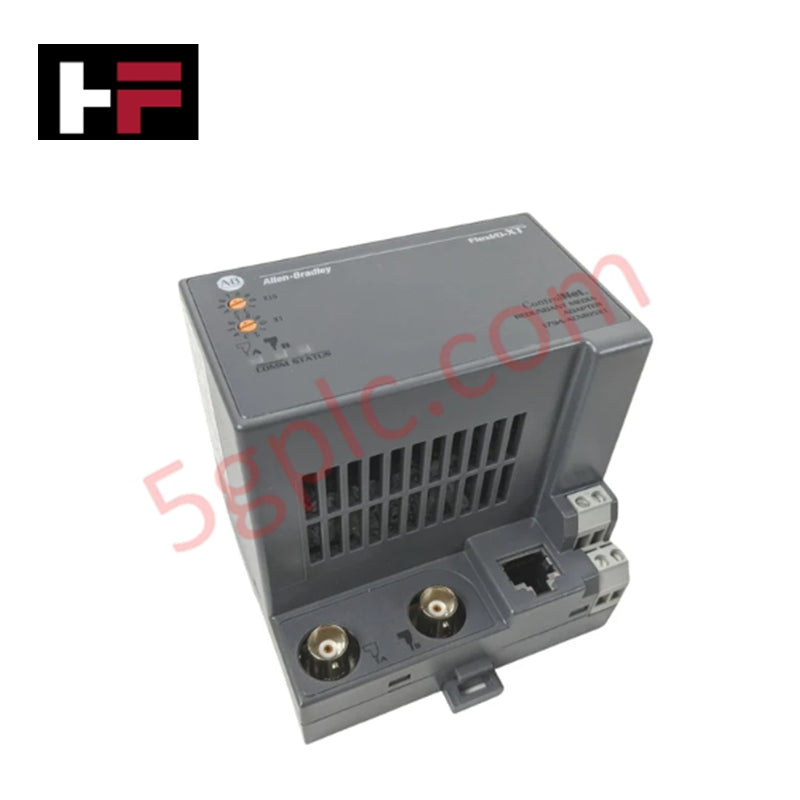

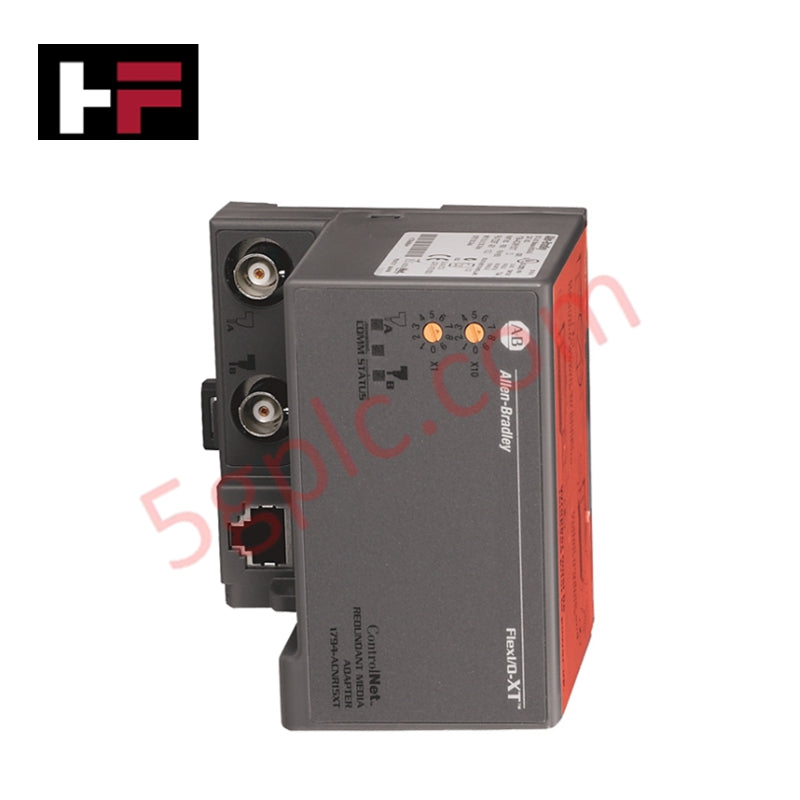

1794-ACNR15XT (1794-ACNR15XT) adalah penyesuai ControlNet berkeupayaan tinggi yang direka khas untuk platform FLEX I/O XT™. Modul ini memudahkan pertukaran data berkelajuan tinggi dan deterministik antara pengawal pusat dan modul I/O teragih. Berbeza dengan penyesuai biasa, penandaan "XT" menandakan perlindungan persekitaran yang dipanjangkan, membolehkan unit beroperasi dalam keadaan kakisan atau suhu melampau. Ia dilengkapi dengan dua port BNC untuk menyokong isyarat media berganda, memastikan ketahanan rangkaian dalam aplikasi kritikal di mana masa henti tidak boleh diterima.
Spesifikasi Teknikal Terperinci
-
Antara Muka Komunikasi: ControlNet (Sokongan Media Berganda)
-
Kelajuan Rangkaian: Tetap pada 5 Mbps
-
Sambungan: 2 penyambung BNC untuk talian kabel koaksial berganda
-
Keperluan Voltan Masukan: 24V DC nominal (julat 19.2 hingga 31.2V DC)
-
Penggunaan Arus: 400 mA maksimum pada 24V DC
-
Kapasiti Keluaran FlexBus: 640 mA maksimum pada 5V DC (menyokong sehingga 8 modul I/O)
-
Penyerapan Haba: Kira-kira 11.1 BTU sejam
-
Penarafan Pengasingan: 50V berterusan (Jenis Penebatan Asas)
-
Ketahanan Dielektrik: Diuji pada 860V AC selama 60 saat
-
Julat Suhu Operasi: -25°C hingga +70°C (-13°F hingga +158°F)
-
Persekitaran Penyimpanan: -40°C hingga +85°C (-40°F hingga +185°F)
-
Toleransi Kelembapan: 5% hingga 95% tanpa kondensasi
-
Getaran dan Gegaran: 5 g pecutan pada 10–500 Hz; 30 g gegaran operasi
-
Penarafan Sarung: IP20 (Gaya terbuka)
-
Pilihan Pemasangan: Rel DIN mendatar atau menegak; pemasangan panel pilihan
Keupayaan dan Aplikasi Lanjutan
1794-ACNR15XT (1794-ACNR15XT) unggul dalam sektor berat seperti minyak dan gas, rawatan air sisa, dan pemprosesan kimia. Kerana ia dilapisi konformal, ia menawarkan ketahanan unggul terhadap gas berbahaya dan kelembapan berbanding model 1794-ACNR15 biasa. Dengan menyokong sehingga 8 modul FLEX I/O, satu penyesuai boleh menguruskan ketumpatan isyarat digital, analog, atau khas yang besar sambil mengekalkan saiz yang padat.
Soalan Lazim Penyelenggaraan
-
Apakah kelebihan utama versi XT berbanding 1794-ACNR15 biasa? 1794-ACNR15XT (1794-ACNR15XT) direka untuk "Suhu Diperluas" dan persekitaran keras, menyediakan julat operasi yang lebih luas (-25°C hingga +70°C) dan perlindungan tambahan terhadap pencemar atmosfera.
-
Adakah modul ini menyokong kebolehgunaan berganda ControlNet?Ya, dua port BNC membenarkan kebolehgunaan media berganda. Jika satu laluan kabel terganggu, modul secara automatik menggunakan laluan kedua tanpa mengganggu proses I/O.
-
Bolehkah saya mencampur modul XT dan bukan XT pada FlexBus yang sama?Walaupun secara fizikal boleh, penarafan persekitaran sistem keseluruhan akan terhad kepada komponen yang berpenarafan terendah. Untuk manfaat penuh XT, keseluruhan pangkalan terminal dan pemasangan I/O harus berpenarafan XT.
