Butiran Produk
Gambaran Produk

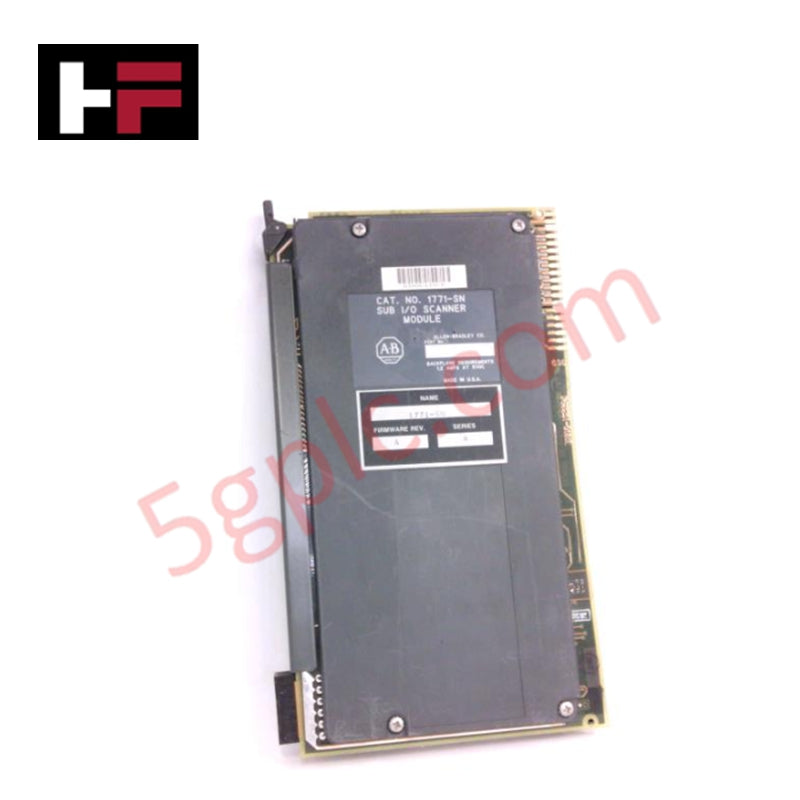

Modul Allen-Bradley 1771-SN berfungsi sebagai modul Pengimbas Sub-I/O dalam platform Universal 1771 I/O. Ia memperluaskan keupayaan kawalan pemproses PLC-5 dengan menguruskan pautan Universal Remote I/O (RIO) khusus. Modul ini bertindak sebagai antara muka pintar, mengimbas rangkaian I/O jauh dan peranti diskret untuk mengemas kini jadual data pemproses. Kami membekalkan unit ini sebagai 100% Baru dan Asli, memastikan seni bina kawalan warisan anda mengekalkan ketepatan masa puncak dan integriti komunikasi.
Spesifikasi Teknikal
1771-SN menggunakan backplane PLC-5 untuk melaksanakan pemindahan blok berkelajuan tinggi sambil mengekalkan penggunaan kuasa yang minimum.
-
Pengilang: Allen-Bradley / Rockwell Automation
-
Barisan Produk: PLC-5 (1771 I/O)
-
Jenis Modul: Modul Pengimbas Sub-I/O
-
Protokol Komunikasi: Universal Remote I/O (RIO)
-
Komunikasi Pemproses: Pemindahan Blok melalui Backplane PLC-5
-
Penggunaan Slot: 1 Slot
-
Arus Backplane: 0.2 Amper
-
Lengan Pendawaian: 1771-WN
-
Lewat Isyarat DC Tipikal: 3 ms (Hidup) / 30 ms (Mati)
-
Lewat Isyarat AC Tipikal: 11 ms (Hidup) / 29 ms (Mati)
-
Berat: 1.94 lbs (0.88 kg)
Kelebihan Kejuruteraan
-
Pengembangan Seni Bina Teragih: 1771-SN membolehkan pemproses mengawal I/O yang terletak beribu-ribu kaki dari rangkaian utama. Keupayaan ini mengurangkan kos pendawaian tempatan dan membenarkan penyebaran kabinet kawalan di seluruh lantai pengilangan yang luas.
-
Penggunaan Backplane yang Efisien: Dengan arus rendah hanya 0.2 Amper, modul ini meletakkan tekanan terma dan elektrik yang minimum pada bekalan kuasa 1771. Kecekapan ini membolehkan jurutera memasang lebih banyak modul komunikasi dan I/O dalam satu rak tanpa melebihi had kuasa.
-
Pemindahan Blok Berkelajuan Tinggi: Modul ini menggunakan arahan Pemindahan Blok untuk memindahkan set data besar antara pengimbas dan pemproses PLC-5. Kaedah ini memastikan pengawal menerima data diagnostik dan status yang menyeluruh tanpa menggunakan banyak kitaran imbasan untuk kemas kini bit individu.
-
Perlindungan Keserasian Perkakasan: Penggunaan lengan pendawaian standard 1771-WN memastikan sambungan lapangan yang selamat. Selain itu, kunci mekanikal rangkaian 1771 menghalang pemasangan modul yang tidak serasi secara tidak sengaja ke dalam slot pengimbas, melindungi sistem daripada ketidakpadanan elektrik dan kerosakan perkakasan.
Soalan Lazim
-
Bagaimana 1771-SN berkomunikasi dengan pemproses PLC-5? Modul ini menggunakan arahan Baca Pemindahan Blok (BTR) dan Tulis Pemindahan Blok (BTW). Pemproses memulakan pemindahan ini untuk bertukar data imej I/O dan maklumat status dengan memori dalaman pengimbas.
-
Adakah modul ini memerlukan konfigurasi perisian khusus? Ya. Anda mesti mengkonfigurasi senarai imbas Remote I/O dalam perisian pengaturcaraan PLC-5 (seperti RSLogix 5). Anda menentukan alamat rak, titik permulaan kumpulan, dan saiz I/O untuk memastikan pengimbas mengenal pasti semua penyesuai jauh pada pautan dengan betul.
-
Bolehkah 1771-SN digunakan dalam rangkaian jauh? Tidak. 1771-SN mesti berada dalam rangkaian tempatan yang sama dengan pemproses PLC-5 (atau dalam rangkaian tempatan yang diperluas) kerana ia berfungsi sebagai pengimbas, bukan penyesuai. Ia mengurus pautan yang disambungkan oleh penyesuai jauh.
-
Apakah kepentingan spesifikasi lewat isyarat? Spesifikasi lewat (contohnya, 3 ms untuk DC Hidup) mewakili masa yang diambil modul untuk memproses peralihan isyarat. Memahami nilai ini penting bagi jurutera yang mereka bentuk logik interlock berkelajuan tinggi atau berkaitan keselamatan di mana ketepatan tahap milisaat menentukan keselamatan sistem.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
