Butiran Produk
Huraian Produk

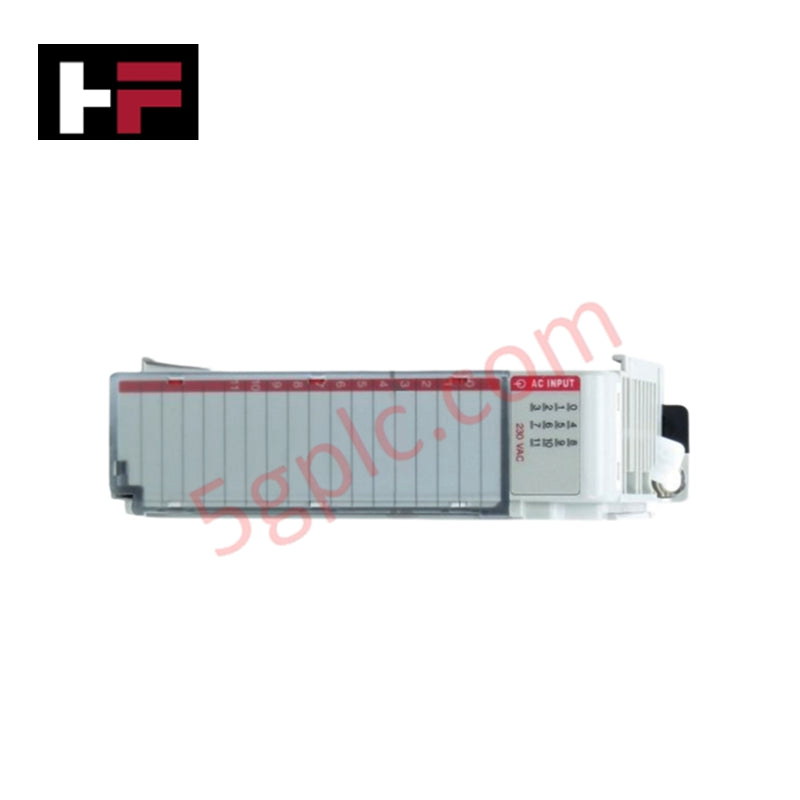

Modul Allen-Bradley 1769-IM12 adalah modul input AC 240V 12-titik yang direka untuk sistem kawalan CompactLogix dan MicroLogix 1500. Ia menyediakan pemerolehan isyarat digital yang boleh dipercayai untuk proses automasi industri yang beroperasi dengan input voltan AC. Modul ini membolehkan pengguna memantau pelbagai peranti lapangan dengan cekap sambil mengekalkan penebatan elektrik dan pemasangan yang padat dalam kabinet kawalan.
Spesifikasi Teknikal
-
Nombor Model: 1769-IM12
-
Pengeluar: Allen-Bradley (Rockwell Automation)
-
Rangkaian: CompactLogix I/O
-
Jenis Produk: Modul Input AC 12-Titik
-
Bilangan Input: 12
-
Kategori Voltan Input: 120/240V AC
-
Voltan Input Nominal: 240V AC
-
Julat Voltan Operasi: 79–264V AC, 47–63 Hz
-
Lewat Isyarat: 20 ms biasa (hidup/mati)
-
Voltan Penebatan: 250V (berterusan), penebatan asas antara saluran input dan papan belakang
-
Penyerapan Kuasa: 2.4 W maksimum
-
Arus Papan Belakang: 75 mA @ 5V DC
-
Penarafan Jarak: Sehingga 8 modul dari pemproses tanpa bekalan kuasa tambahan
-
Blok Terminal Ganti: 1769-RTBN18 (Blok Terminal Boleh Tanggal dengan penyambung skru NEMA)
-
Jenis Pendawaian: Kuprum, berpenarafan 90°C (194°F) minimum
-
Saiz Wayar (Padu): 22–14 AWG
-
Saiz Wayar (Berpilin): 22–16 AWG
-
Jenis Sarung: Gaya terbuka untuk pemasangan panel atau rel DIN
-
Suhu Operasi: 0°C hingga +60°C (32°F hingga 140°F)
-
Suhu Penyimpanan: -40°C hingga +85°C (-40°F hingga 185°F)
-
Kelembapan Relatif: 5% hingga 95%, tidak mengembun
-
Berat: 0.48 kg (1.06 lb)
Ciri-ciri Utama
-
Konfigurasi input 12-titik berketumpatan tinggi untuk sistem I/O padat
-
Julat voltan input luas menyokong sistem AC 120V dan 240V
-
Penebatan elektrik terbina dalam untuk ketahanan gangguan yang boleh dipercayai
-
Menyokong sambungan modular dengan unit I/O CompactLogix lain
-
Pendawaian dan penggantian mudah dengan blok terminal boleh tanggal
Senario Aplikasi
Modul 1769-IM12 sesuai untuk sistem automasi industri yang memerlukan pemantauan input AC yang kukuh. Aplikasi biasa termasuk:
-
Panel kawalan mesin dan peralatan
-
Sistem pengagihan kuasa dan kawalan motor
-
Automasi bangunan dan HVAC
-
Input proses pembuatan seperti suis had dan penderia
Soalan Lazim
S1: Bolehkah 1769-IM12 digunakan dengan sistem CompactLogix dan MicroLogix?
J1: Ya. Ia serasi dengan pengawal CompactLogix dan sistem asas MicroLogix 1500.
S2: Adakah modul ini menyokong isyarat AC 24V?
J2: Tidak. Modul ini direka untuk isyarat AC voltan tinggi, biasanya 120V atau 240V AC.
S3: Blok terminal manakah yang harus digunakan untuk penggantian pendawaian?
J3: Gunakan blok terminal 1769-RTBN18 untuk penggantian terus dan sambungan pendawaian yang kukuh.
