Butiran Produk
Gambaran Produk

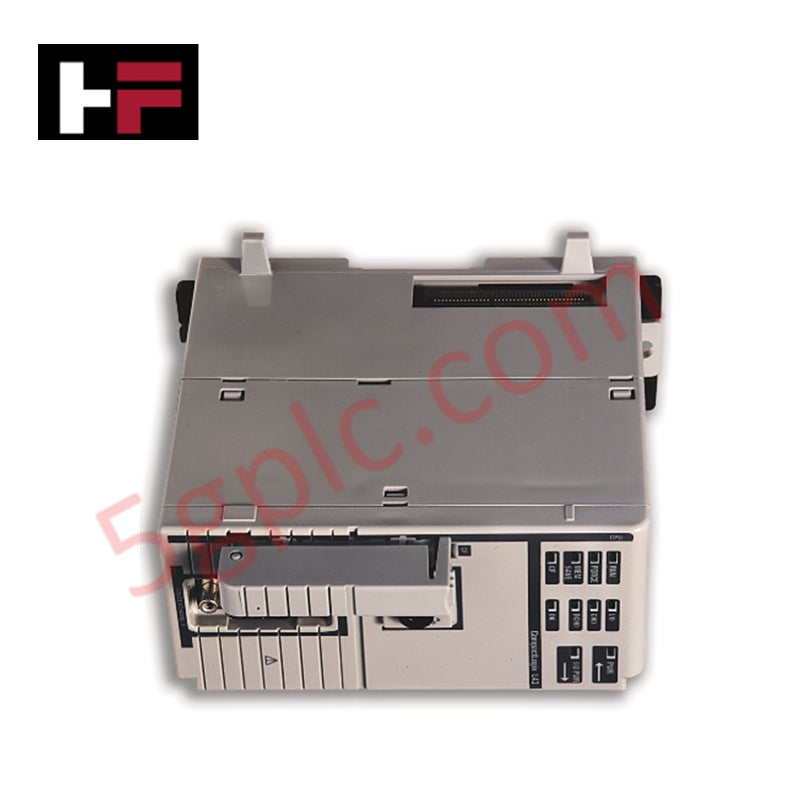

Allen-Bradley 1768-L45 berfungsi sebagai unit pemprosesan pusat untuk sistem kawalan CompactLogix. Modul pemproses ini melaksanakan logik kawalan, mengurus kawalan gerakan, dan mengendalikan tugas komunikasi untuk aplikasi bersaiz kecil hingga sederhana. Ia menyokong sehingga 4 modul I/O 1768 tempatan dan sehingga 30 modul I/O 1769 jauh, menyediakan seni bina kawalan yang boleh diskala. Unit ini menggunakan kuasa sebanyak 48 Watt dan membekalkan arus belakang papan sebanyak 2 Amp untuk menyokong modul tempatan. Kami membekalkan item ini sebagai unit 100% Baru, disegel dari kilang.
Perincian Nombor Bahagian
-
1768: Menandakan platform CompactLogix 1768.
-
L: Menunjukkan kategori pemproses Logik.
-
45: Menentukan siri dan tahap prestasi tertentu.
Spesifikasi Teknikal
| Parameter | Spesifikasi |
|---|---|
| Pengilang | Allen-Bradley (Rockwell Automation) |
| Jenis Produk | Pemproses CompactLogix |
| Maksimum I/O Tempatan | 4 Modul (Siri 1768) |
| Maksimum I/O Jauh | 30 Modul (Siri 1769) |
| Maksimum Bank I/O | 3 Bank |
| Arus Belakang Papan | 2 Amp pada 24 Volt |
| Penyerapan Kuasa | 8.3 Watt |
| Jumlah Penggunaan Kuasa | 48 Watt |
| Suhu Operasi | 0 hingga 60°C (32 hingga 140°F) |
| Keadaan Kejutan Operasi | 30 G |
| Berat | 0.75 lbs (0.34 kg) |
Kelebihan Kejuruteraan
Seni Bina Hibrid Boleh Diskala
1768-L45 merapatkan jurang antara faktor bentuk 1768 dan 1769. Anda boleh menyambungkan sehingga 4 modul 1768 berprestasi tinggi terus ke pemproses untuk tugasan khusus seperti pemprosesan analog atau komunikasi. Selain itu, pemproses mengawal sehingga 30 modul I/O 1769 jauh melalui rangkaian, membolehkan anda mengedarkan I/O lebih dekat dengan mesin sambil mengekalkan pemproses di lokasi panel yang dilindungi.
Pengurusan Kuasa yang Efisien
Pemproses ini mengurus pengagihan kuasa dengan cekap, menyediakan arus 2 Amp pada 24 Volt ke belakang papan tempatan. Kapasiti ini menyokong beberapa modul pengembangan 1768 tanpa memerlukan bekalan kuasa luaran untuk rak tempatan. Unit ini sendiri hanya menggunakan 48 Watt, mengurangkan beban terma di dalam petak anda dan meminimumkan keperluan penyejukan aktif.
Direka Kalis Lasak untuk Tugas Industri
1768-L45 beroperasi dengan boleh dipercayai pada suhu antara 0°C hingga 60°C. Ia tahan kejutan operasi sehingga 30 G, menjadikannya sesuai untuk aplikasi yang melibatkan mesin berat atau getaran kerap. Penutup gaya terbuka dipasang dengan kukuh menggunakan skru #8 atau M4 dengan tork 1.16 Nm, memastikan sambungan stabil dalam persekitaran dinamik.
Soalan Lazim
S: Berapa banyak modul I/O yang boleh dikawal oleh 1768-L45?
J: Pemproses menyokong maksimum 4 modul I/O 1768 tempatan yang dipasang terus di sebelahnya. Ia juga menyokong sehingga 30 modul I/O 1769 jauh yang disambungkan melalui rangkaian komunikasi, disusun dalam maksimum 3 bank I/O.
S: Adakah 1768-L45 membekalkan kuasa kepada modul tempatan?
J: Ya. Pemproses membekalkan arus belakang papan sebanyak 2 Amp pada 24 Volt. Kuasa ini membekalkan modul 1768 tempatan, menghapuskan keperluan modul bekalan kuasa berasingan dalam rak tempatan untuk konfigurasi kuasa rendah.
S: Apakah jenis skru yang diperlukan untuk pemasangan?
J: Anda harus menggunakan skru pemasangan #8 atau M4. Gunakan tork 1.16 Nm untuk memastikan pemproses terkunci dengan kukuh ke rel DIN atau sub-panel tanpa merosakkan penutup.
S: Bolehkah saya menggunakan modul 1769 terus di sebelah 1768-L45?
J: Tidak. Bas tempatan 1768-L45 direka khusus untuk modul 1768. Anda mesti menggunakan modul antara muka komunikasi untuk menyambungkan modul I/O 1769 secara jauh.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
