Butiran Produk
Gambaran Produk

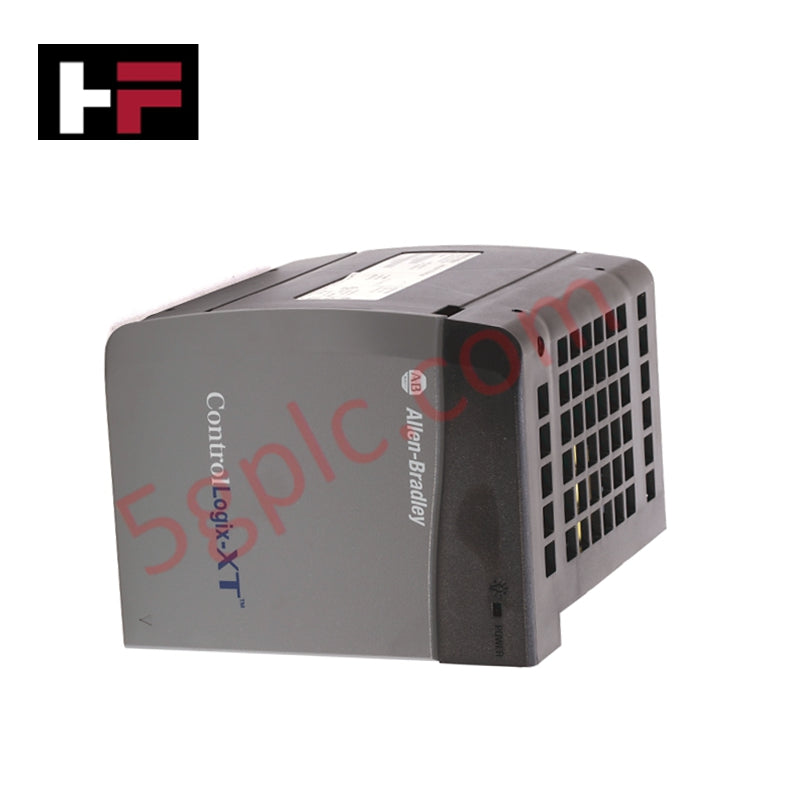

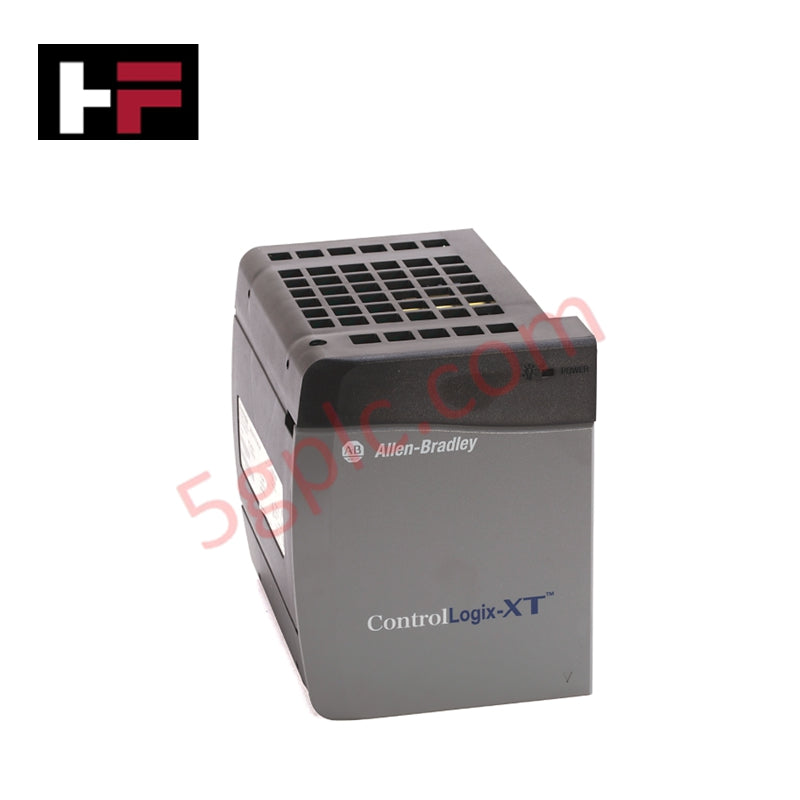

1756-PB50 berfungsi sebagai bekalan kuasa DC berkapasiti tinggi yang direka khusus untuk platform Allen-Bradley ControlLogix. Ia menukar input DC nominal 24V kepada pelbagai voltan backplane yang diperlukan oleh pemproses, modul I/O, dan penyesuai komunikasi dalam rangka 1756. Modul ini menyediakan arus yang diperlukan untuk konfigurasi berketumpatan tinggi, memastikan prestasi sisi logik yang stabil di seluruh backplane. Kami membekalkan unit ini sebagai 100% Baru dan asli dari kilang, menjamin kecekapan elektrik maksimum dan integriti sistem.
Spesifikasi Teknikal
1756-PB50 menggunakan seni bina suis yang kukuh untuk mengekalkan output yang stabil walaupun semasa turun naik voltan input.
| Ciri | Spesifikasi |
| Voltan Input (Nominal) | 24V DC |
| Julat Voltan Input | 18–32V DC |
| Kapasiti Arus Backplane (5.1V) | 8A @ 50 °C / 6A @ 60 °C |
| Kapasiti Arus Backplane (24V) | 2.5A @ 50 °C / 2.0A @ 60 °C |
| Arus Inrush Maksimum | 30 Amps |
| Voltan Pengasingan | 250V Berterusan |
| Masa Pegangan | 30ms @ 60W / 40ms @ 50W |
| Lokasi Rangka | Sisi Kiri (Slot Khusus) |
| Berat | 1.81 lbs (0.82 kg) |
Kelebihan Kejuruteraan
-
Kemampuan Ride-Through: Kapasitor terbina dalam menyediakan masa pegangan sehingga 40ms. Ini mengelakkan reset pengawal yang tidak diingini semasa gangguan sementara pada bas DC atau peralihan kuasa, mengekalkan masa operasi proses dalam persekitaran kuasa yang tidak stabil.
-
Penghantaran Arus Berketumpatan Tinggi: Modul ini menyediakan arus besar 8A pada rel backplane 5.1V. Output tinggi ini menyokong rangka 17-slot yang penuh dengan pelbagai modul komunikasi berarus tinggi dan pemproses tanpa memerlukan sumber kuasa kedua.
-
Ketahanan Terma: 1756-PB50 dilengkapi komponen pelesapan haba canggih. Ia beroperasi pada kapasiti penuh dalam suhu persekitaran sehingga 50 °C dan menyokong operasi berkurangan sehingga 60 °C, menjadikannya sesuai untuk peti industri tanpa pendingin udara.
-
Integrasi Rangka Terus: Unit ini dipasang terus ke slot bekalan kuasa khusus di sisi kiri mana-mana rangka ControlLogix 1756 standard. Reka bentuk ini menghapuskan pendawaian luaran untuk kuasa logik dan memastikan sambungan impedans rendah ke backplane.
Soalan Lazim
-
Bolehkah saya menggunakan 1756-PB50 dalam konfigurasi bekalan kuasa berganda?
Tidak. 1756-PB50 adalah bekalan kuasa standard. Untuk aplikasi berganda, anda mesti menggunakan 1756-PB75R atau sistem penyesuai 1756-PSCA2. Modul ini direka untuk kuasa rangka berdiri sendiri.
-
Jenis fius atau perlindungan litar apa yang anda cadangkan untuk input?
Untuk melindungi daripada arus inrush 30A dan kemungkinan litar pintas, pasang fius bertindak pantas atau pemutus litar trip magnetik tinggi yang dinilai sesuai untuk talian bekalan 24V DC.
-
Adakah modul ini menyediakan kuasa untuk peranti sisi lapangan?
Tidak. 1756-PB50 hanya menyediakan kuasa kepada backplane rangka untuk logik modul dalaman. Anda mesti menyediakan sumber 24V DC berasingan untuk menggerakkan aktuator, sensor, dan blok terminal I/O sisi lapangan.
-
Bagaimana saya mengesahkan jika bekalan kuasa berfungsi dengan betul?
Panel hadapan termasuk LED hijau "DC Power". Jika LED mati, periksa terminal input 24V DC untuk voltan dan pastikan modul dipasang sepenuhnya dalam rangka.
