Butiran Produk
Gambaran Produk

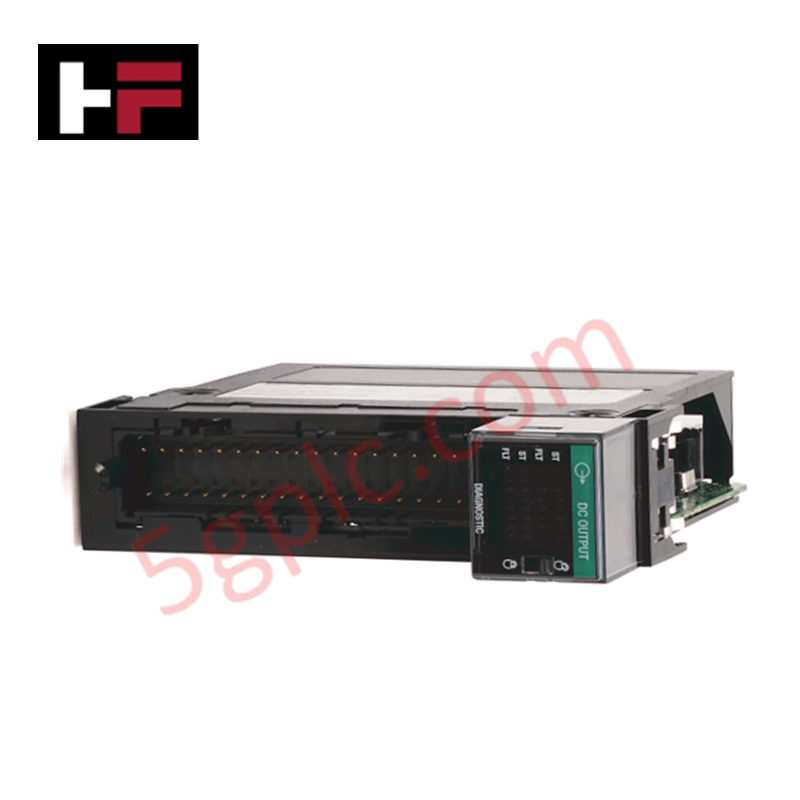

Allen Bradley 1756-OB32 menyediakan kawalan output diskret berketumpatan tinggi untuk persekitaran rangka ControlLogix. Modul ini membolehkan pemproses mengawal 32 peranti sisi lapangan yang bebas, seperti solenoid, pemula motor, dan penunjuk. Dengan menggunakan konfigurasi sumber merentasi dua kumpulan berbeza, ia menawarkan penyelesaian padat untuk projek automasi berskala besar yang memerlukan bilangan I/O yang banyak dalam satu slot sahaja. Kami membekalkan unit ini sebagai 100% Baru Sepenuhnya stok kilang asal, memastikan perkakasan memenuhi piawaian ketat dari segi masa dan pengasingan elektrik yang diperlukan untuk pelaksanaan logik kritikal misi.
Spesifikasi Teknikal
| Ciri | Butiran Spesifikasi |
| Pengilang | Allen Bradley / Rockwell Automation |
| Bilangan Output | 32 (Sumber) |
| Kumpulan Output | 2 Kumpulan 16 Saluran |
| Kategori Voltan | 12/24V DC Sumber |
| Julat Voltan Operasi | 10–31.2V DC |
| Arus Tarikan @ 5.1V | 300 mA |
| Arus Tarikan @ 24V | 2 mA |
| Penyerapan Kuasa (Maksimum) | 4.8 Watt @ 60°C |
| Penyerapan Terma | 16.37 BTU / Jam |
| Arus Beban Minimum | 3 mA setiap Titik |
| Lebar Slot | 1 Slot |
Kelebihan Kejuruteraan
-
Pengoptimuman Kabinet Berketumpatan Tinggi: 1756-OB32 memuatkan 32 titik output dalam satu slot rangka. Ketumpatan ini mengurangkan bilangan rangka I/O yang diperlukan untuk sistem besar, secara langsung menurunkan kos perkakasan dan mengecilkan jejak penutup kawalan.
-
Kecekapan Terma: Modul ini menguruskan haba dengan berkesan, hanya menyalurkan 4.8 Watt pada suhu operasi maksimum. Tandatangan terma yang rendah ini mengelakkan titik panas tempatan dalam rangka, melindungi modul analog atau pemproses bersebelahan daripada pergeseran atau kegagalan akibat haba.
-
Penyambungan Kumpulan yang Dipermudahkan: Seni bina membahagikan 32 titik kepada dua kumpulan 16. Pemisahan ini membolehkan jurutera mengasingkan zon fungsi berbeza atau litar keselamatan pada modul yang sama, memudahkan penyelesaian masalah dan segmentasi litar tanpa memerlukan kad berketumpatan rendah berganda.
-
Penyesuaian Elektronik: Seperti semua modul ControlLogix, 1756-OB32 menyokong penyesuaian elektronik. Ciri ini menghalang sistem daripada bermula jika jenis modul yang salah dimasukkan semasa penyelenggaraan, melindungi peralatan sisi lapangan daripada voltan atau jenis isyarat yang tidak serasi.
Soalan Lazim
-
Apakah jenis Blok Terminal Boleh Tanggal (RTB) yang diperlukan oleh 1756-OB32?
Susun atur 32 titik berketumpatan tinggi memerlukan RTB 36-pin, khususnya 1756-TBCH (Cage Clamp) atau 1756-TBS6H (Spring Clamp). Blok terminal ini tidak disertakan bersama modul dan anda perlu membelinya secara berasingan.
-
Bolehkah 1756-OB32 mengawal beban AC?
Tidak. 1756-OB32 adalah modul sumber DC yang direka untuk aplikasi 10–31.2V DC. Mencuba mengawal beban AC akan merosakkan litar output keadaan pepejal. Untuk suis AC, gunakan modul siri 1756-OA atau 1756-OW.
-
Adakah unit ini diperbaharui atau "baru lebihan"?
Tidak sama sekali. Kami menjamin bahawa 1756-OB32 ini adalah 100% Baru Sepenuhnya, peralatan asal Allen Bradley. Ia dihantar dalam kotak kilang asal dengan UPC 662468702997 dan meterai kilang yang utuh.
-
Bagaimana saya mengendalikan ketumpatan pendawaian tinggi 32 titik dalam satu slot?
Untuk memudahkan pemasangan dan mengurangkan kesilapan pendawaian, ramai jurutera menggunakan Modul Antara Muka Allen Bradley IFM dan kabel pra-pendawaian. Ini menukar sambungan modul 36-pin kepada jalur terminal dipasang pada rel DIN untuk pengurusan kabel yang lebih kemas.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
