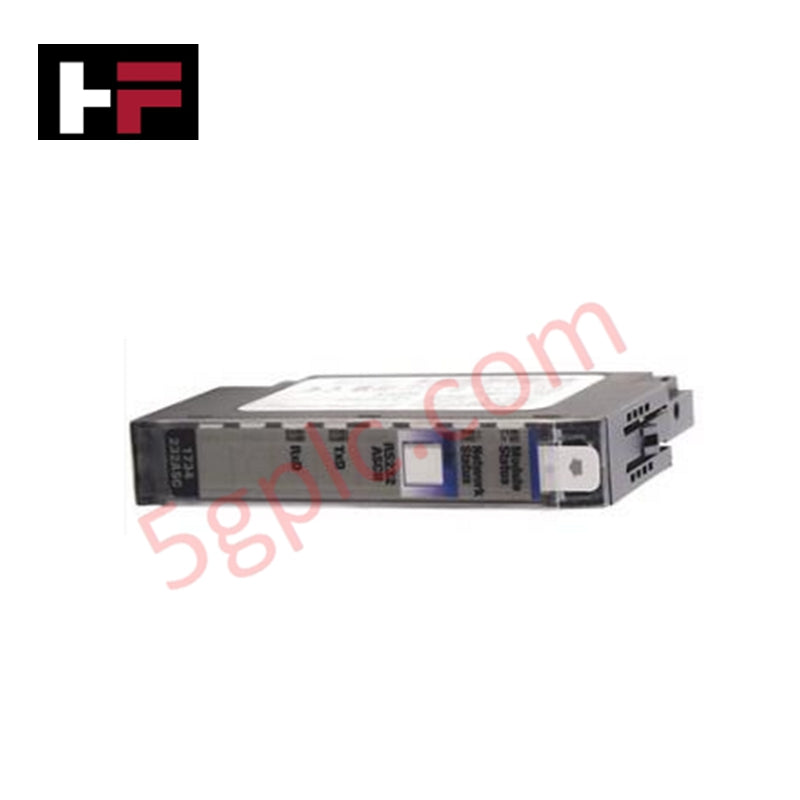

1734-485ASC | Modul Antara Muka ASCII RS-422/RS-485 POINT I/O Allen-Bradley

Gambaran Keseluruhan Produk

Allen-Bradley 1734-485ASC berfungsi sebagai antara muka bersiri berasaskan aksara khusus dalam keluarga POINT I/O. Ia merapatkan jurang antara peranti persisian RS-422/RS-485 dengan seni bina kawalan Logix. Modul ini membolehkan PLC menghantar dan menerima rentetan ASCII kepada dan daripada peranti seperti pengimbas kod bar, penimbang, dan penderia penglihatan. Kami membekalkan unit ini sebagai 100% Baharu dan Tulen, bagi memastikan sistem I/O teragih anda mengekalkan penyegerakan data dan pemasaan bersiri yang tepat tanpa risiko yang berkaitan dengan perkakasan terpakai atau diperbaharui.

Spesifikasi Teknikal

1734-485ASC menggunakan satah belakang POINT I/O yang kompak untuk menyediakan penukaran data bersiri kepada rangkaian yang cekap.

• Pengilang: Allen-Bradley / Rockwell Automation

• Barisan Produk: POINT I/O (1734)

• Piawaian Bersiri: RS-422 dan RS-485

• Jenis Komunikasi: ASCII (berasaskan aksara)

• Saiz Penimbal Lalai: 20 bait Tx / 20 bait Rx

• Konfigurasi Penimbal: Boleh dikonfigurasikan oleh pengguna melalui perisian

• Sokongan Penamat: Pengesanan aksara akhir rentetan

• Pembumian: Dibumikan melalui rel DIN

• Antara Muka Terminal: Menggunakan Tapak Terminal Boleh Tanggal 1734-TB atau 1734-TBS

• Integrasi Rangkaian: Bersambung melalui penyesuai POINT I/O (EtherNet/IP, ControlNet, atau DeviceNet)

• Berat: 0.13 paun (0.06 kg)

Kelebihan Kejuruteraan

• Pengurusan Rentetan ASCII yang Lancar: Modul ini mengendalikan pemesejan berasaskan aksara secara natif. Tugas intensif untuk menghuraikan data bersiri pada peringkat bit dialihkan daripada CPU pengawal utama, membolehkan PLC menumpukan pada pelaksanaan logik utama sementara 1734-485ASC menguruskan penimbal bersiri.

• Konfigurasi Penimbal Fleksibel: Walaupun modul ini menggunakan penimbal 20 bait secara lalai, jurutera boleh melaraskan saiz Tx/Rx agar sepadan dengan keperluan paket data khusus peranti medan. Fleksibiliti ini menghalang pemotongan data dan memastikan penghantaran rentetan ASCII panjang yang biasa digunakan dalam sistem pelabelan dan penjejakan.

• Imuniti Hingar Lanjutan: Dengan menyokong isyarat pembeza RS-422 dan RS-485 melalui kabel berperisai, 1734-485ASC beroperasi dengan boleh dipercayai dalam persekitaran EMI tinggi. Kaedah pembumian rel DIN menyediakan laluan impedans rendah untuk hingar elektrik, sekali gus melindungi aliran data bersiri daripada herotan.

• Kecekapan Penyelenggaraan Modular: Modul ini dipasang pada tapak terminal boleh tanggal (RTB). Ini membolehkan pasukan penyelenggaraan menggantikan elektronik tanpa memutuskan sebarang pendawaian medan, sekali gus mengurangkan Masa Purata untuk Pembaikan (MTTR) dengan ketara semasa penyelenggaraan berjadual atau kecemasan.

• Penamatan Rentetan Pintar: Modul ini menyokong penamat "Akhir rentetan". Ia mengenal pasti hujung mesej secara automatik berdasarkan aksara yang ditentukan pengguna, bagi memastikan pengawal menerima paket data yang lengkap dan bersih untuk pemprosesan segera.

Soalan Lazim

• Bolehkah saya menggunakan 1734-485ASC untuk komunikasi Modbus RTU? Tidak. 1734-485ASC menyokong pemesejan ASCII berasaskan aksara secara khusus. Modbus RTU memerlukan pengendali protokol yang berbeza (seperti 1734-232ASC atau modul ProSoft khusus) yang menyokong bingkai data binari dan pemeriksaan ralat CRC.

• Adakah modul ini memerlukan tapak terminal khusus? Ya. Anda mesti memasang 1734-485ASC pada tapak terminal 1734-TB atau 1734-TBS. Ambil perhatian bahawa tapak terminal ialah komponen berasingan dan tidak disertakan bersama modul.

• Bagaimanakah saya mengkonfigurasikan kadar baud dan tetapan pariti? Anda mengkonfigurasikan semua parameter bersiri—termasuk kadar baud, pariti, bit henti, dan bit data—dalam profil konfigurasi I/O Studio 5000 (Logix Designer) untuk modul tersebut. Perubahan berkuat kuasa sebaik sahaja anda memuat turun konfigurasi kepada pengawal.

• Adakah ini unit tulen asal kilang? Kami menjamin bahawa setiap 1734-485ASC yang kami bekalkan ialah 100% Baharu dan Tulen. Ia dihantar dalam pembungkusan bersegel kilang dengan UPC asal (612598302352) yang masih utuh, bagi memastikan anda menerima jangka hayat dan prestasi industri penuh seperti yang ditetapkan oleh Allen-Bradley.
