Butiran Produk

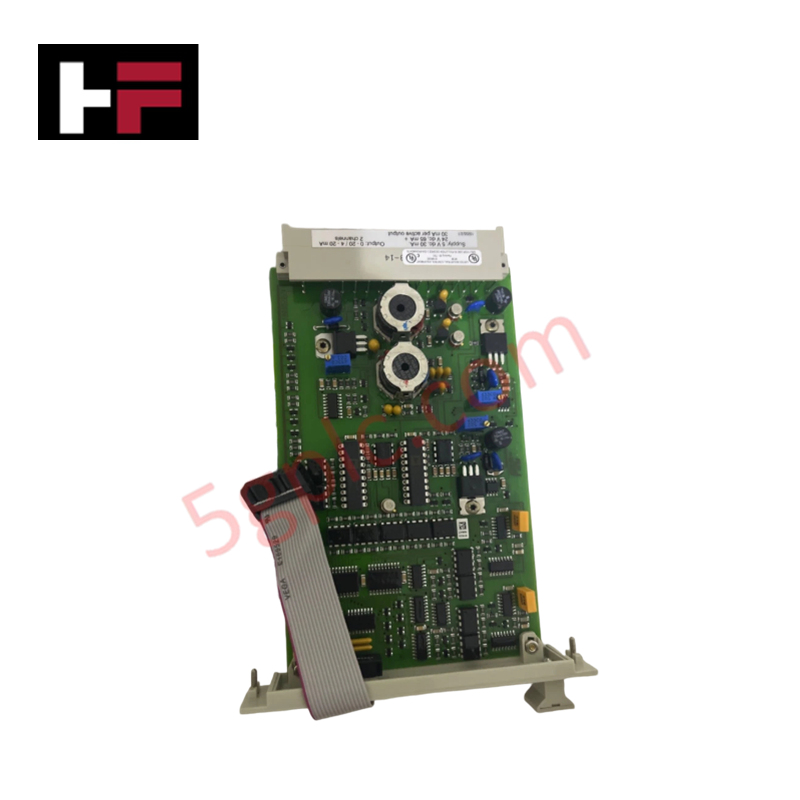

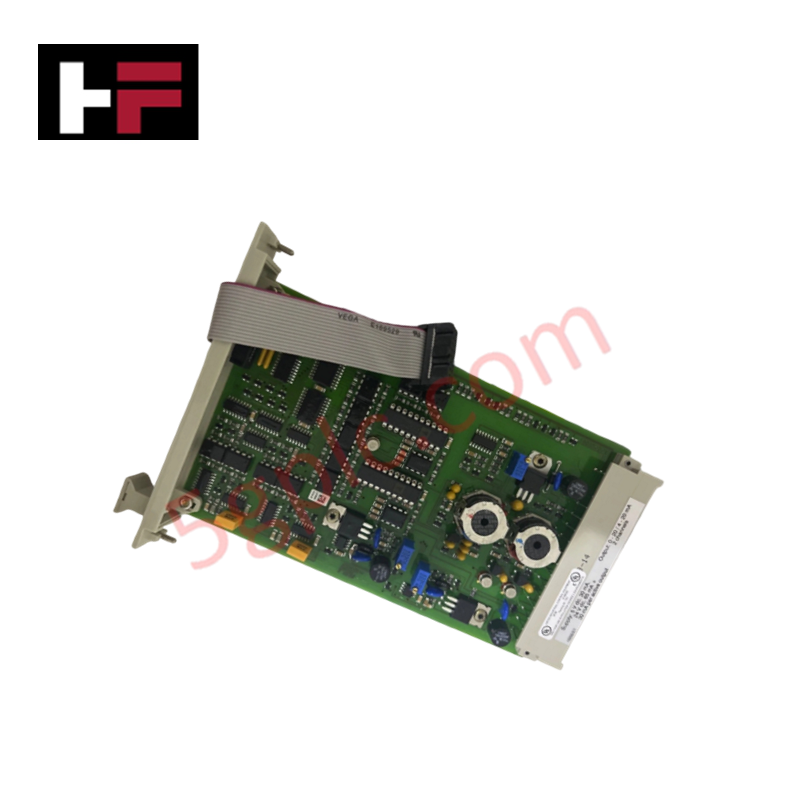

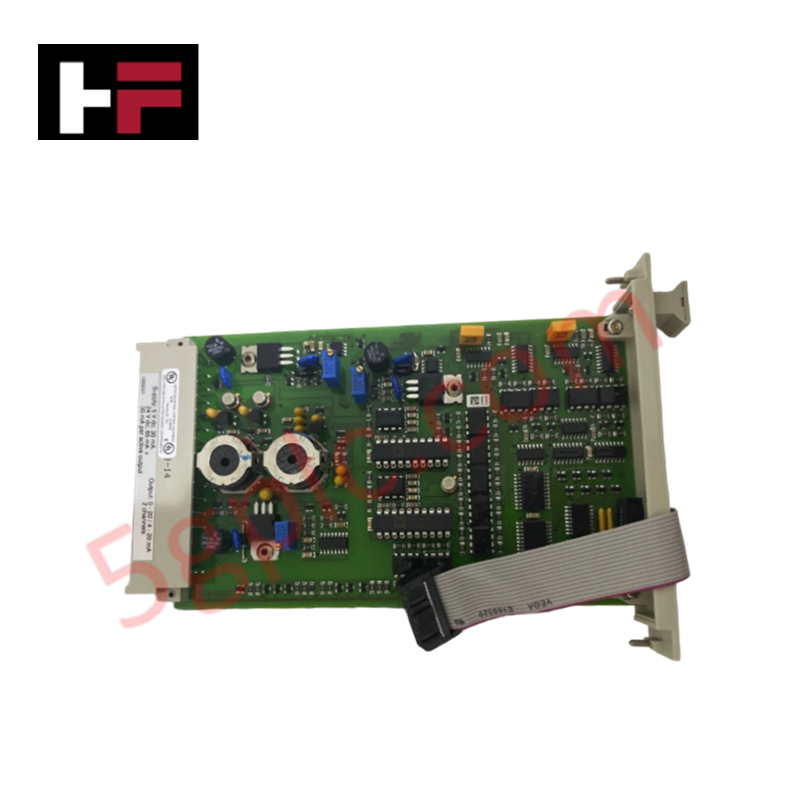

Dikonfigurasi untuk tugasan penggerakan digital yang selamat dalam platform Honeywell Safety Manager dan FSC, Honeywell 10206/2/1 (Modul Output Digital 10206/2/1) menyediakan pelaksanaan fizikal/elektrik secara langsung.
Pecahan Akhiran & Matriks Model
Penamaan katalog 10206/2/1 merujuk kepada modul output digital fail-safe 8 saluran yang dikonfigurasi untuk gelung keselamatan SIL 3. Tiada pecahan subvarian dalaman sekunder bagi keluaran standard ini, memastikan pemasangan dan keserasian bas yang seragam merentasi kabinet keselamatan Honeywell.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 10206/2/1 |
| Jenama | Honeywell |
| Suhu Operasi | 0 deg C hingga +60 deg C |
| Penggunaan Kuasa | 4 W hingga 6 W (penggunaan kuasa logik dalaman) |
| Jenis Modul | Modul Output Digital Fail-Safe |
| Saluran | 8 saluran |
| Voltan Operasi | 24 VDC nominal |
| Kadar Arus Output | 0.5 A hingga 2.0 A bagi setiap saluran (bergantung pada beban) |
| Masa Tindak Balas | Kurang daripada 10 ms |
Pengasingan Antara Saluran dan Protokol Gelung
Modul ini mengintegrasikan pengasingan antara saluran dan penyahgandingan galvanik untuk menghalang hingar mod sepunya dan kerosakan pembumian daripada mengganggu komunikasi satah belakang. Modul ini mengekalkan keserasian dengan lapisan penyeliaan protokol gelung HART 4-20 mA dan saling kunci keselamatan diskret, serta menyediakan pemantauan talian berterusan bagi mengesan litar terbuka atau pintas merentasi semua gelung pendawaian medan aktif tanpa mengganggu pelaksanaan keselamatan.
Soalan Lazim
S: Apakah parameter penggunaan kuasa dan voltan operasi bagi modul 10206/2/1?
J: Modul ini beroperasi dengan bekalan nominal 24 VDC, dengan penggunaan kuasa logik dalaman antara 4 W hingga 6 W.
S: Berapakah masa tindak balas yang ditetapkan untuk penutupan keselamatan pada modul output ini?
J: Modul ini mencapai masa tindak balas pantas, iaitu kurang daripada 10 ms, untuk melaksanakan penutupan keselamatan.
Garis Panduan Pemasangan di Lapangan
- Pastikan bekalan kuasa satah belakang dan suapan beban medan 24 VDC luaran dinyahkuasakan sepenuhnya sebelum memasukkan atau mengeluarkan modul.
- Sejajarkan modul Eurocard dengan teliti pada panduan rak 3U yang ditetapkan dan tolak dengan kuat sehingga penyambung satah belakang terpasang sepenuhnya.
- Ketatkan skru pemasangan panel hadapan untuk mengunci unit pada kedudukannya dan memastikan ikatan bumi casis yang betul.
- Periksa rintangan gelung pendawaian medan dan tork blok terminal sebelum memulihkan kuasa kepada gelung kawalan keselamatan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
