Butiran Produk

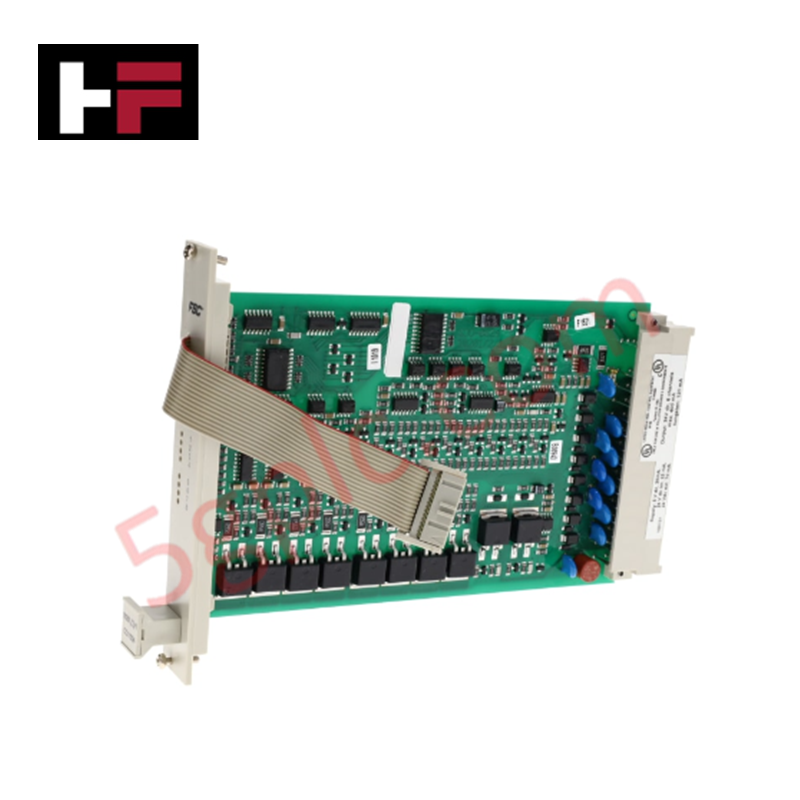

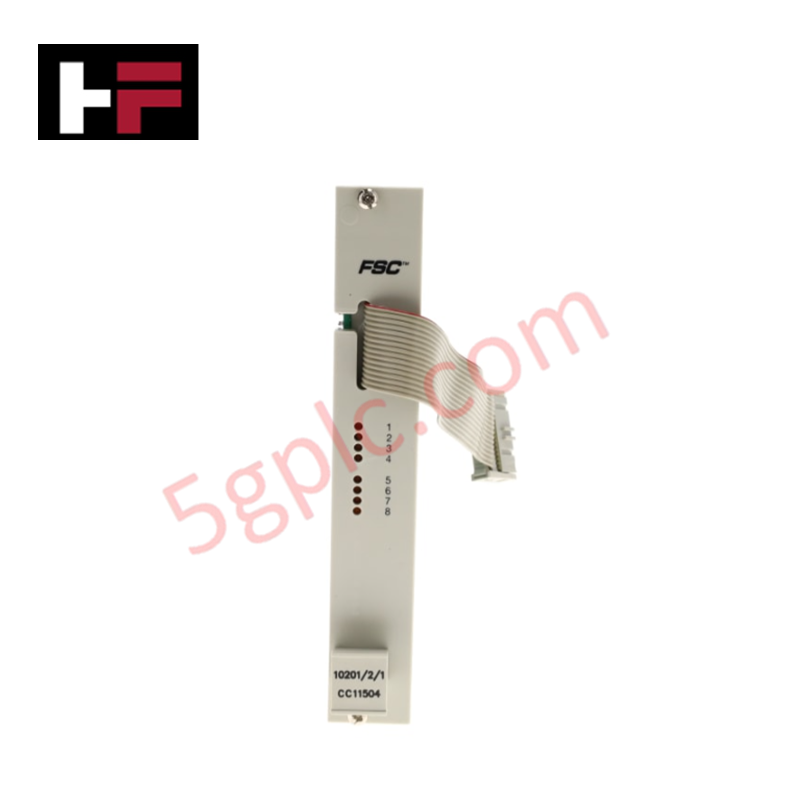

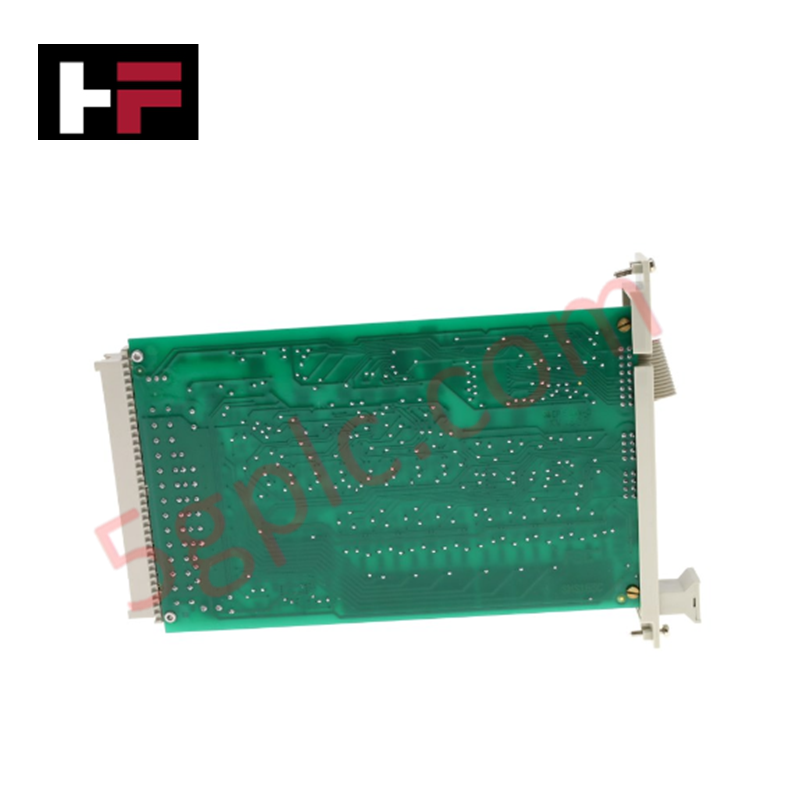

Honeywell 10201/2/1, yang turut disenaraikan sebagai Modul Output Digital Fail-Safe 11501, berfungsi sebagai komponen perkakasan khusus untuk pengaktifan beban digital yang selamat dalam platform FSC Honeywell.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 10201/2/1 (Jenis Model: 11501) |
| Jenama | Honeywell |
| Asal | Standard OEM |
| Berat | 0.15 kg (Berat Penghantaran: 2.0 kg) |
| Dimensi | 3 cm x 20 cm x 15 cm (1 in x 8 in x 6 in) / 4 TE, 3 HE |
| Suhu Operasi | -20 deg C hingga +60 deg C |
| Penggunaan Kuasa | 5 VDC 25 mA, 24 VDC dalaman 25 mA, 24 VDC luaran 70 mA |
| Bilangan Saluran Output | 8 saluran (sumber keadaan pepejal 24 VDC) |
| Arus Output Maksimum | 550 mA setiap saluran (Beban sehingga 13 W) |
| Beban Lampu / Kapasitif Maksimum | Beban lampu 120 mA (2.9 W) / kapasitans beban maksimum 1 uF |
| Susutan Voltan & Arus Mati | Susutan voltan < 2.0 VDC pada 500 mA / arus mati < 0.1 mA |
| Konfigurasi Pengekodan Kekunci | Lubang kod modul A9, C9; pin besar kod rak A9, C9 |
| Kelulusan & Keserasian Perisian | CE, TUV, UL; versi perisian >= 3.00 |
Pengasingan antara Saluran dan Protokol Gelung
Modul output digital fail-safe mengawal 8 saluran sumber keadaan pepejal dengan diod penindasan terbina dalam pada setiap output untuk mencegah transien voltan daya gerak elektrik belakang apabila beban induktif seperti solenoid dinyahkuasakan. Pengasingan antara saluran dan perlindungan galvanik melindungi logik satah belakang sistem daripada hingar elektrik medan. Output menyokong lapisan keserasian protokol gelung 4-20 mA HART bersama pensuisan keselamatan diskret, dan menjalani ujian automatik berterusan bagi pelaksanaan penyahkuasaan, pematian kumpulan sekunder dan penindasan silang gangguan tanpa mengganggu logik kawalan gelung biasa.
Soalan Lazim
S: Rel bekalan kuasa apakah yang diperlukan untuk mengendalikan modul 10201/2/1?
J: Modul ini memerlukan 5 VDC pada 25 mA, 24 VDC dalaman pada 25 mA dan 24 VDC luaran pada 70 mA (keadaan tanpa beban) untuk beroperasi sepenuhnya.
S: Bagaimanakah pengekodan kekunci slot fizikal dipastikan pada rak modul?
J: Penjajaran slot dikunci secara mekanikal menggunakan lubang kod modul A9 dan C9 bersama pin besar kod rak A9 dan C9.
Garis Panduan Pemasangan di Lapangan
- Matikan semua sumber kuasa satah belakang rak dan bekalan beban output 24 VDC luaran sebelum memasukkan atau mengeluarkan modul.
- Sahkan orientasi pin pengunci mekanikal pada lubang A9 dan C9 di slot casis untuk mengelakkan pemasangan yang tidak betul.
- Luncurkan modul selebar 4 TE ke dalam slot rak 3 HE sehingga terpasang sepenuhnya pada penyambung satah belakang, kemudian ketatkan skru pengunci.
- Sahkan impedans dan kekutuban pendawaian beban medan pada terminal luaran sebelum membekalkan kuasa gelung 24 VDC kepada output.
