Butiran Produk

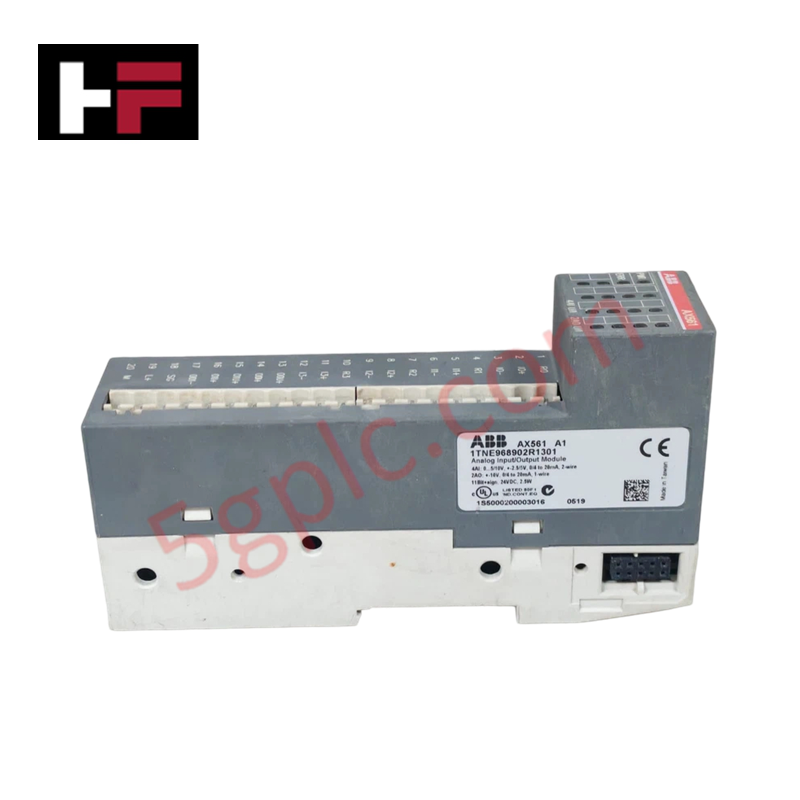

ABB AX561 1TNE968902R1301, juga dikatalogkan sebagai AX561 Modul Input/Output Analog, berfungsi sebagai komponen perkakasan khusus untuk pemprosesan isyarat analog dan kawalan peranti lapangan dalam platform I/O ABB S500 dan AC500-eCo. Modul ini mengurus 4 input analog dan 2 output analog yang dikonfigurasikan untuk gelung voltan atau arus menggunakan skema sambungan 1-wayar. Ia menukar pembolehubah lapangan analog masuk kepada nilai digital 12-bit sambil menggerakkan isyarat kawalan berkadar kepada aktuator lapangan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | AX561 1TNE968902R1301 |
| Jenama | ABB |
| Asal | Jerman / China |
| Berat | 0.122 kg (0.27 lbs) bersih / 0.225 kg kasar |
| Dimensi | 34 mm x 135 mm x 74 mm (1.34 in x 5.31 in x 2.91 in) |
| Suhu Operasi | 0 hingga +60 darjah C (Penyimpanan: -40 hingga +70 darjah C) |
| Penggunaan Kuasa | Dibekalkan melalui bas I/O dalaman dan kuasa proses 24 VDC |
| Input Analog | 4 saluran (Voltan U, Arus I, resolusi 12-bit) |
| Output Analog | 2 saluran (Voltan U, Arus I, resolusi 12-bit) |
| Antara Muka Pendawaian | Sambungan 1-wayar, blok terminal boleh pasang |
| Darjah Perlindungan | Perumahan IP20 |
Penyesuaian Ketumpatan I/O Deterministik dan Keserasian Firmware Flash
Modul AX561 menyesuaikan ketumpatan I/O analog dalam jejak pemasangan rel DIN yang padat, melaksanakan kemas kini isyarat berterusan merentasi bas pengembangan S500. Keserasian firmware flash yang terintegrasi merentasi pemproses CPU AC500-eCo memastikan penugasan parameter automatik semasa inisialisasi rak. Komunikasi backplane berkelajuan tinggi mengelakkan kelewatan penghantaran data, mengekalkan pelaksanaan deterministik untuk kitaran penukaran 12-bit pada kedua-dua saluran pemerolehan input dan arahan output.
Soalan Lazim
S: Apakah resolusi yang disediakan pada saluran analog modul AX561?
J: Kedua-dua 4 input analog dan 2 output analog mempunyai resolusi penukaran isyarat analog-ke-digital / digital-ke-analog 12-bit.
S: Bolehkah saluran AX561 ditukar panas semasa CPU sedang melaksanakan logik?
J: Tidak. Kuasa ke pangkalan terminal CPU dan bekalan voltan proses mesti diputuskan sebelum mengeluarkan atau memasang modul untuk mengelakkan kesilapan komunikasi bas dan kerosakan perkakasan.
Garis Panduan Pemasangan Lapangan
- Pasang AX561 pada unit pangkalan terminal S500/AC500-eCo pada rel DIN standard 35 mm, tekan sehingga kunci pengunci berbunyi klik dengan kukuh.
- Sahkan semua pendawaian lapangan untuk gelung voltan (U) atau arus (I) dalam keadaan tidak bertenaga sebelum memasukkan konduktor ke dalam blok terminal boleh pasang.
- Jauhkan kabel isyarat analog secara fizikal daripada talian AC voltan tinggi dan beban induktif suis sekurang-kurangnya 200 mm.
- Tanahkan semua kabel berpintal terlindung pada satu titik berhampiran pintu masuk panel untuk menghapuskan gangguan gelung tanah berpotensi merentasi saluran resolusi 12-bit.
- Sahkan skru blok terminal dipasang dengan tork 0.5 Nm untuk mengekalkan sentuhan mekanikal dan elektrik yang kukuh.
