Butiran Produk
Gambaran Keseluruhan

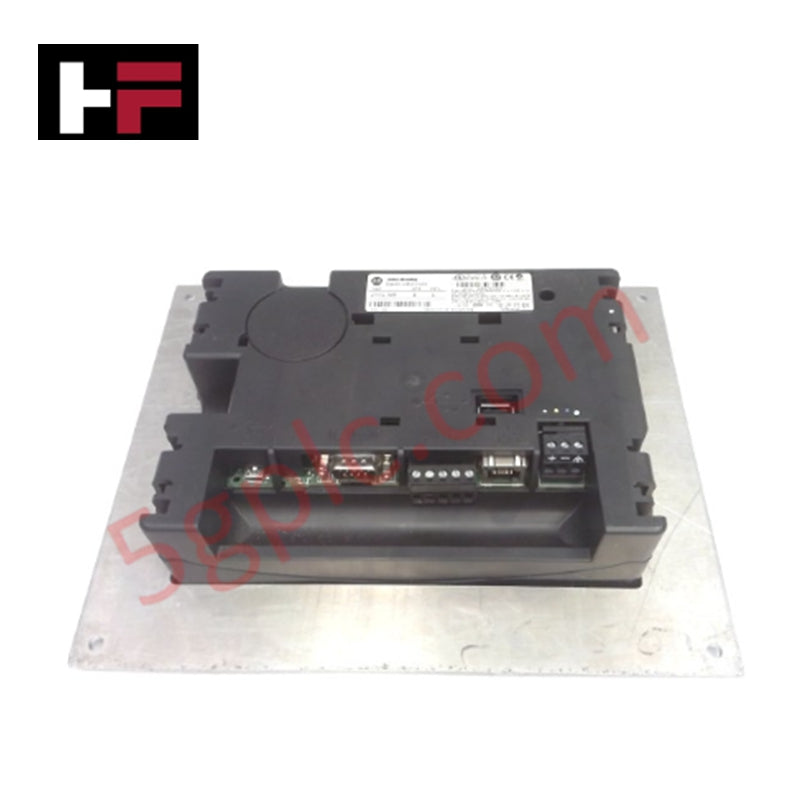

Terminal operator yang padat dan mesra pengguna Allen-Bradley 2711C-T6M adalah sebahagian daripada siri PanelView Component C600. Direka untuk kawalan dan pemantauan mesin yang mudah, ia menawarkan operasi skrin sentuh yang boleh dipercayai, pilihan komunikasi serbaguna, dan paparan LCD monokrom yang sesuai untuk aplikasi perindustrian yang menjimatkan kos.
Spesifikasi Teknikal
-
Pengeluar: Allen-Bradley
-
Barisan Produk: Siri PanelView Component
-
Nombor Bahagian: 2711C-T6M
-
Jenis Paparan: LCD matriks pasif CSTN pemindahan warna
-
Saiz Paparan: 6 inci
-
Kawasan Paparan: 115 x 86 mm (4.53 x 3.39 in.)
-
Resolusi: 320 x 240 piksel (QVGA)
-
Warna Paparan: Monokrom
-
Jenis Input: Skrin sentuh (analog tahan rintangan)
-
Ketahanan Skrin Sentuh: Dinilai untuk 1 juta tekan
-
Cahaya Belakang: Hayat minimum 50,000 jam (tidak boleh diganti)
-
Julat Voltan Input: 18–30V DC (24V DC nominal)
-
Penyerapan Haba: 32 BTU/jam
-
Port Komunikasi:
-
RS-232 (DH-485)
-
RS-232 (DF1)
-
RS-485 (menyokong Modbus dan Siemens MPI)
-
Port USB untuk pengaturcaraan dan pemindahan data
-
Pelayar Web Disokong: Internet Explorer 7/8, Firefox 3.0
-
Berat: 2.06 lbs (0.94 kg)
-
Status Kitaran Hidup Produk: Dihentikan/Tidak digunakan lagi
Ciri-ciri Utama
-
Reka Bentuk Padat: Sesuai untuk panel yang ruangnya terhad dan peralatan berdiri sendiri.
-
Komunikasi Pelbagai Protokol: Serasi dengan protokol Modbus, Siemens MPI, dan Allen-Bradley DH-485.
-
Skrin Sentuh Tahan Lama: Panel sentuh analog berumur panjang yang dinilai untuk satu juta sentuhan.
-
Sokongan USB Terpadu: Membolehkan pemindahan fail, konfigurasi, dan kemas kini perisian tegar.
-
Operasi Kuasa Rendah: Berfungsi dengan cekap pada 24V DC dengan keluaran haba yang minimum.
-
Akses Melalui Pelayar: Menyokong konfigurasi melalui pelayar web untuk penyediaan dan penyelenggaraan yang mudah.
Senario Penggunaan
-
Kawalan Tahap Mesin: Menyediakan antara muka operator untuk mesin pembuatan yang padat.
-
Peralatan OEM: Sesuai untuk integrasi ke dalam panel automasi kecil.
-
Pemantauan Sistem: Memaparkan status dan data diagnostik untuk proses tempatan.
-
Panel Latihan dan Demonstrasi: Berguna untuk aplikasi pendidikan atau bangku ujian.
Soalan Lazim
S: Apakah saiz skrin 2711C-T6M?
J: Terminal ini mempunyai paparan LCD CSTN monokrom berukuran 6 inci.
S: Protokol komunikasi manakah yang disokong?
J: Unit ini menyokong komunikasi DH-485, DF1, Modbus, dan Siemens MPI.
S: Adakah skrin sentuh boleh diganti di lapangan?
J: Tidak, skrin sentuh analog dan cahaya belakang bukan komponen yang boleh diganti.
S: Bolehkah ia dikonfigurasikan melalui pelayar web?
J: Ya, ia menyokong konfigurasi melalui pelayar Internet Explorer dan Firefox.
S: Apakah julat voltan input?
J: Terminal beroperasi antara 18V DC hingga 30V DC, dengan penarafan nominal 24V DC.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
