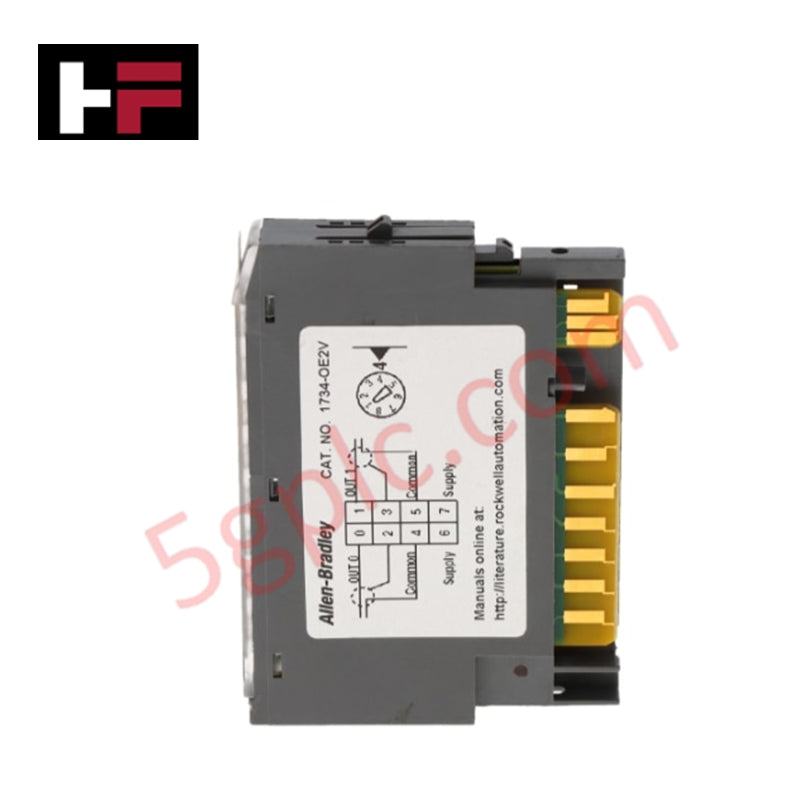

1734-OE2V | Allen-Bradley POINT I/O | Modul Output Analog 2-Saluran 0-10V

Gambaran Keseluruhan Modul

 1734-OE2V adalah modul output analog berketepatan tinggi yang direka untuk platform Allen-Bradley POINT I/O. Modul ini menyediakan dua output voltan tunggal, tidak terasing, yang biasanya digunakan untuk mengawal Pemacu Frekuensi Boleh Laras (VFD), pengawal tekanan, atau injap berkadar yang memerlukan isyarat kawalan DC standard 0–10V. Dengan resolusi 14-bit dan kadar penukaran yang pantas,  1734-OE2V memberikan kawalan halus dan terperinci untuk gelung proses di mana tindak balas pantas dan ketepatan isyarat adalah kritikal. Lebar ultra-kompak 12mm menjadikannya pilihan ideal untuk rak I/O teragih dengan ruang terhad.

Spesifikasi Kejuruteraan Terperinci

 1734-OE2V menggunakan penukar digital-ke-analog berkelajuan tinggi untuk menterjemah data PLC kepada tahap voltan fizikal yang tepat.

• Bilangan Output: 2 Saluran (Tunggal, Tidak Terasing)

• Julat Voltan Output: 0 hingga 10 Volt DC

• Resolusi: 14-Bit (Unipolar)

• Jenis Penukaran: Digital-ke-Analog (D/A)

• Kadar Penukaran: 20 mikro saat setiap saluran

• Tindak Balas Langkah: 20 milisaat ke 99% nilai akhir

• Beban Arus: 3 miliamp maksimum setiap saluran

• Kuasa DC Luaran: 24V DC nominal (julatan 10–28.8V DC)

• Arus POINTBus: 75 mA @ 5V DC

• Penyerapan Kuasa: 1.0 Watt maksimum

• Penyerapan Terma: 3.4 BTU/jam

• Suhu Operasi: -20°C hingga 55°C (-4°F hingga 131°F)

• Format Data: Integer Bertanda

• Berat Fizikal: 0.13 lbs (0.06 kg)

Integriti Isyarat dan Pendawaian

Oleh kerana  1734-OE2V mempunyai output tunggal tidak terasing, kedua-dua saluran berkongsi laluan pulangan yang sama. Untuk mengekalkan integriti isyarat 14-bit dan mengelakkan gangguan elektrik menjejaskan output, adalah penting untuk menggunakan kabel berpintal berperisai (seperti Belden 8761). Perisai harus dihubungkan ke bumi hanya di satu hujung, biasanya di bumi casis POINT I/O, untuk mengelakkan gelung bumi yang boleh menyebabkan pergeseran pada isyarat 0–10V.

Pemasangan dan Keperluan Perkakasan

 1734-OE2V adalah modul "plug-in" yang mesti dipasang ke dalam pangkalan pemasangan  1734-MB . Ia memerlukan Blok Terminal Boleh Tanggal (RTB), khususnya  1734-RTB (skru) atau  1734-RTBS (spring), untuk berhubung dengan pendawaian lapangan. Sebelum pemasangan, kunci mekanikal pada pangkalan pemasangan mesti diset ke  Posisi 4 untuk memastikan modul dipasang dengan betul dan dilindungi daripada tahap voltan yang tidak sepadan dalam rak.

Soalan Lazim Teknikal

Bolehkah 1734-OE2V digunakan untuk isyarat bipolar -10V hingga +10V?

Tidak. Modul khusus ini direka untuk operasi DC unipolar 0–10V. Untuk aplikasi voltan bipolar, 1734-OE2C atau modul bipolar khusus diperlukan.

Bagaimana saya mengendalikan format data "Integer Bertanda" dalam logik saya?

Dalam Studio 5000, output 0–10V biasanya diwakili oleh julat nilai 0 hingga 10,000 (atau 0 hingga 16,383 bergantung pada penskalaan). Menggunakan "Integer Bertanda" membolehkan pengawal mengendalikan data dengan arahan matematik standard sebelum menghantar nilai akhir ke daftar output modul.

Apa yang berlaku jika kuasa lapangan 24V DC hilang?

Modul memerlukan kuasa sisi lapangan 24V DC (disediakan melalui bas kuasa dalam pangkalan pemasangan) untuk menjana isyarat 0–10V. Jika kuasa lapangan hilang, LED status "NODE" atau "POINT" biasanya akan berkelip merah, dan output akan turun ke 0V.
