Butiran Produk
Gambaran Keseluruhan

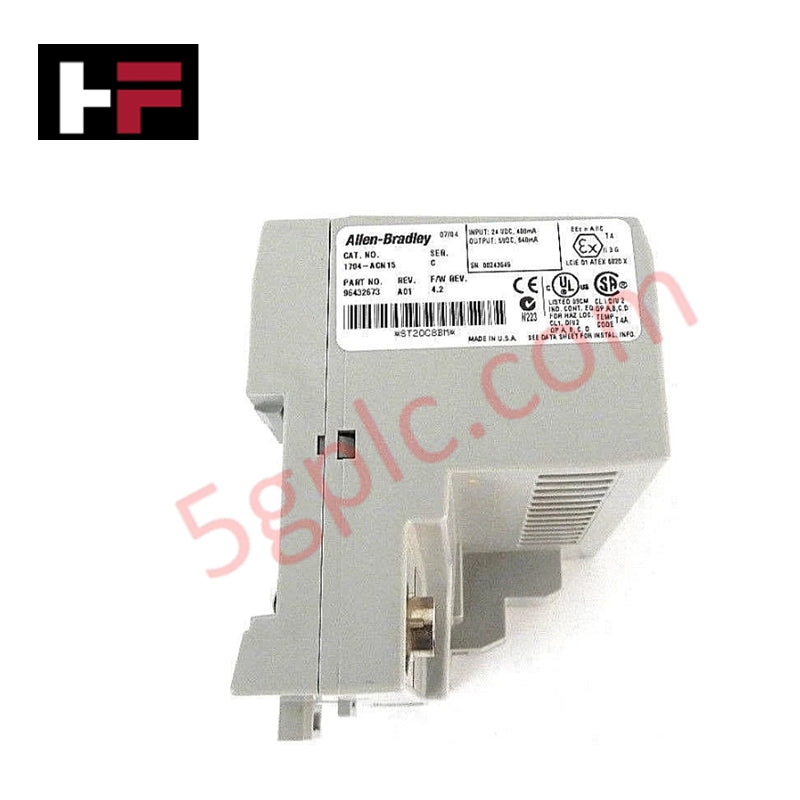

Allen-Bradley 1794-ACN15 adalah modul penyesuai komunikasi ControlNet untuk sistem FLEX I/O, direka untuk menggabungkan peranti I/O teragih ke dalam rangkaian ControlNet. Ia menyediakan sambungan rangkaian yang kukuh dan pasti dengan kadar pemindahan data tinggi sebanyak 5 Mbps, membolehkan komunikasi masa nyata antara pengawal dan peranti lapangan. Bersaiz padat dan tahan lasak, penyesuai ini menyokong sehingga lapan modul FLEX I/O, menjadikannya pilihan ideal untuk seni bina kawalan modular dalam persekitaran automasi yang mencabar.
Spesifikasi Teknikal
-
Pengilang: Allen-Bradley (Rockwell Automation)
-
Model / Nombor Katalog: 1794-ACN15
-
Barisan Produk: FLEX I/O
-
Jenis Produk: Penyesuai Komunikasi ControlNet
-
Jenis Rangkaian: ControlNet
-
Kapasiti Modul I/O: 8 modul
-
Kadar Komunikasi: 5 Mbps
-
Voltan Bekalan Nominal: 24V DC
-
Julat Voltan Operasi: 19.2…31.2V DC (dengan toleransi gelombang AC 5%)
-
Penggunaan Kuasa: 7.9 W @ 24V DC
-
Penyerapan Kuasa (maksimum): 4.6 W @ 19.2V DC
-
Penyerapan Haba: 15.7 BTU/jam @ 19.2V DC
-
Arus Permulaan: 23 A selama 2 ms @ 24V DC
-
Bekalan Kuasa 24V Input Beban: 330 mA
-
Bekalan Kuasa 24V Output (maksimum): 450 mA
-
Voltan Pengasingan: 850V DC selama 1 saat (kuasa pengguna ke sistem)
-
Kabel Serasi:
-
1786-RG6 (PVC CM-CL2 standard)
-
1786-RG6F/A (versi lentur tinggi)
-
Penyambung Komunikasi: Penyambung koaksial BNC (standard ControlNet)
-
Pemasangan: Rel DIN
-
Dimensi (P × L × T): 9.2 × 9.4 × 8.8 cm (3.6 × 3.7 × 3.5 in.)
-
Berat: 0.25 kg (0.55 lbs)
-
Suhu Operasi: 0°C hingga +55°C (32°F hingga +131°F)
-
Suhu Penyimpanan: -40°C hingga +85°C (-40°F hingga +185°F)
-
Kelembapan: 5–95% tanpa kondensasi
Ciri-ciri Utama
-
Membolehkan komunikasi ControlNet yang pantas dan pasti untuk sistem FLEX I/O
-
Menyokong sehingga lapan modul I/O untuk konfigurasi sistem yang fleksibel
-
Reka bentuk padat dengan pemasangan rel DIN untuk pemasangan yang cekap
-
Litar kuasa terasing memastikan operasi yang boleh dipercayai dan selamat
-
Serasi dengan kabel ControlNet standard dan lentur tinggi untuk pilihan pendawaian yang pelbagai
Senario Aplikasi
-
Kawalan I/O teragih dalam barisan pembuatan dan automasi proses
-
Rangkaian kawalan mesin yang memerlukan komunikasi terselaras
-
Penggabungan FLEX I/O dengan pengawal ControlLogix atau CompactLogix
-
Pemantauan masa nyata dan maklum balas dalam persekitaran automasi berkelajuan tinggi
Soalan Lazim
S1: Berapa banyak modul I/O yang boleh disokong oleh 1794-ACN15?
Ia menyokong sehingga 8 modul FLEX I/O pada satu penyesuai.
S2: Apakah kelajuan rangkaian 1794-ACN15?
Penyesuai beroperasi pada 5 Mbps, menawarkan komunikasi ControlNet yang pantas dan pasti.
S3: Adakah modul ini serasi dengan semua siri FLEX I/O?
Ya, ia serasi dengan modul Allen-Bradley standard 1794 FLEX I/O dan konfigurasi berasaskan ControlNet.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
