Butiran Produk
Gambaran Produk

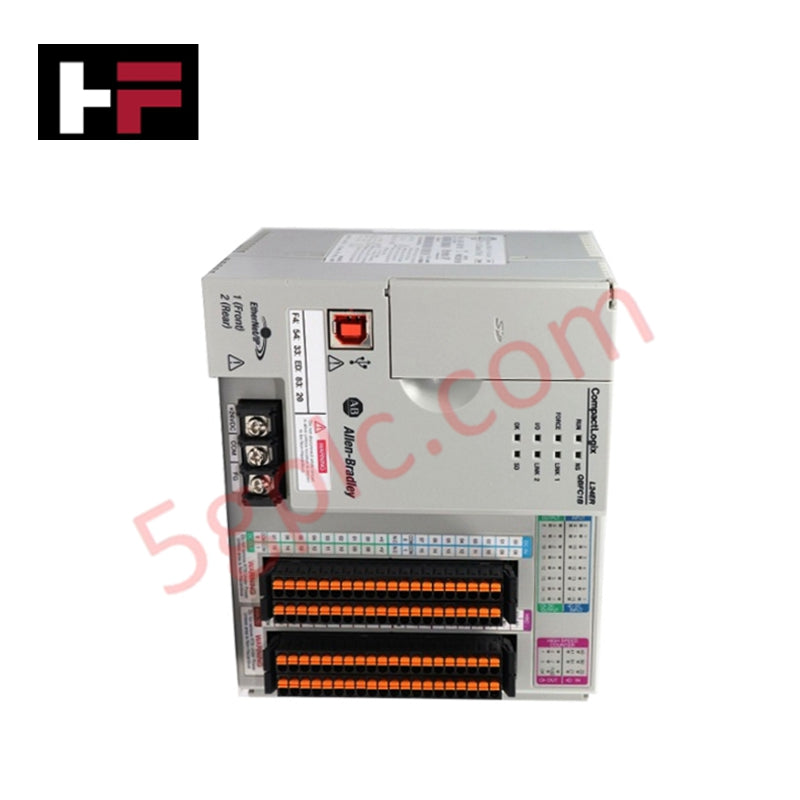

Pengawal Allen Bradley 1769-L24ER-QBFC1B berfungsi sebagai pengawal serba boleh dan berprestasi tinggi dalam keluarga CompactLogix™ 5370 L2. Pemproses ini menggabungkan kawalan gerakan, keselamatan, dan keupayaan pemacu standard dalam satu platform yang padat. Ia menyediakan penyelesaian yang kukuh untuk aplikasi mesin bersaiz kecil hingga sederhana dengan menggabungkan 750 KB memori pengguna bersama I/O terbina dalam yang luas. Kami membekalkan unit ini sebagai 100% baru dan asli, memastikan sistem automasi anda mendapat manfaat daripada revisi perkakasan terkini dan integriti penuh pengeluar.
Spesifikasi Teknikal
1769-L24ER-QBFC1B menggunakan seni bina perkakasan canggih untuk menguruskan logik dan tugas komunikasi yang kompleks:
| Ciri | Spesifikasi |
| Memori Pengguna | 750 KB |
| Memori Tidak Luntur | 1784-SD1 (1 GB disertakan) / Menyokong 1784-SD2 (2 GB) |
| Pengembangan Tempatan | Menyokong sehingga Empat (4) Modul I/O Kompak 1769 |
| Arus Semasa | 1 A @ 5V DC / 0.8 A @ 24V DC |
| Penyerapan Kuasa | 21 Watt (Maksimum) |
| Voltan Pengasingan | 30V Berterusan (Penebatan Asas) |
| Sambungan Ethernet | Port Berkembar RJ-45 (Ethernet Pantas) |
| Pemasangan | Rel DIN atau Pemasangan Panel |
| Kod Suhu | T3C (Amerika Utara) / T4 (IEC) |
| Lebar Modul | 140 mm (5.51 in.) |
| Berat | 0.9 kg (1.9 lb) |
Kelebihan Kejuruteraan
-
Kepadatan I/O Terbenam: Pengawal ini mempunyai titik I/O terbenam berketumpatan tinggi, mengurangkan keperluan modul pengembangan tambahan. Konfigurasi ini menurunkan kos sistem keseluruhan dan secara signifikan mengecilkan jejak kabinet kawalan.
-
Sambungan Ethernet Berkembar: Port Ethernet berkembar terbina dalam menyokong topologi Device Level Ring (DLR). Ini memastikan ketahanan rangkaian; sistem mengekalkan komunikasi walaupun satu titik dalam cincin rangkaian terputus, mengelakkan masa henti yang tidak dirancang.
-
Keandalan Memori Dipertingkatkan: Setiap unit dihantar dengan kad Secure Digital 1784-SD1 1 GB. Penyimpanan tidak luntur ini mengekalkan program dan tag data anda tanpa memerlukan bateri, memudahkan penyelenggaraan jangka panjang.
-
Pemasangan dan Pemasangan Fleksibel: Perkakasan menyokong pemasangan rel DIN dan panel. Gunakan skru M4 atau #8 dengan tork 1.1–1.8 N·m untuk memastikan pemasangan yang kukuh dalam persekitaran bergetar tinggi.
-
Integriti Isyarat Kukuh: Pengasingan berterusan 30V melindungi sistem logik daripada gangguan bunyi sisi lapangan. Modul ini lulus ujian 500V AC selama 60 saat, memastikan keselamatan elektrik dan pemprosesan isyarat yang boleh dipercayai dalam zon industri yang keras.
Soalan Lazim
-
Jenis pendawaian apa yang diperlukan oleh 1769-L24ER-QBFC1B untuk terminal kuasa?
Gunakan wayar tembaga pepejal 22–14 AWG yang dinilai pada 75 °C (167 °F) atau lebih tinggi. Tanggalkan penebat sepanjang 8 mm (0.31 in) dan ketatkan skru dengan tork 1.0–1.2 N·m (8.9–10.6 lb·in) untuk memastikan sambungan kedap gas dan tahan getaran.
-
Berapa banyak modul pengembangan yang boleh saya tambah pada pengawal ini?
1769-L24ER-QBFC1B menyokong maksimum empat (4) modul I/O Kompak 1769 tempatan dalam satu bank I/O. Ini membolehkan pengembangan yang disesuaikan jika I/O terbenam tidak memenuhi keperluan projek khusus anda.
-
Adakah produk ini asli Allen Bradley yang baru?
Sudah tentu. Kami menjamin setiap unit 1769-L24ER-QBFC1B yang kami hantar adalah 100% baru dalam pembungkusan asal yang disegel kilang. Kami tidak menyediakan perkakasan yang diperbaharui atau terpakai.
-
Adakah pengawal memerlukan bekalan kuasa berasingan untuk logik?
Unit ini mempunyai bekalan kuasa terasing 24V DC terbina dalam. Anda mesti menyediakan input 24V DC yang stabil ke terminal kuasa untuk menghidupkan pengawal dan bank I/O tempatan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
