Butiran Produk
Gambaran Produk

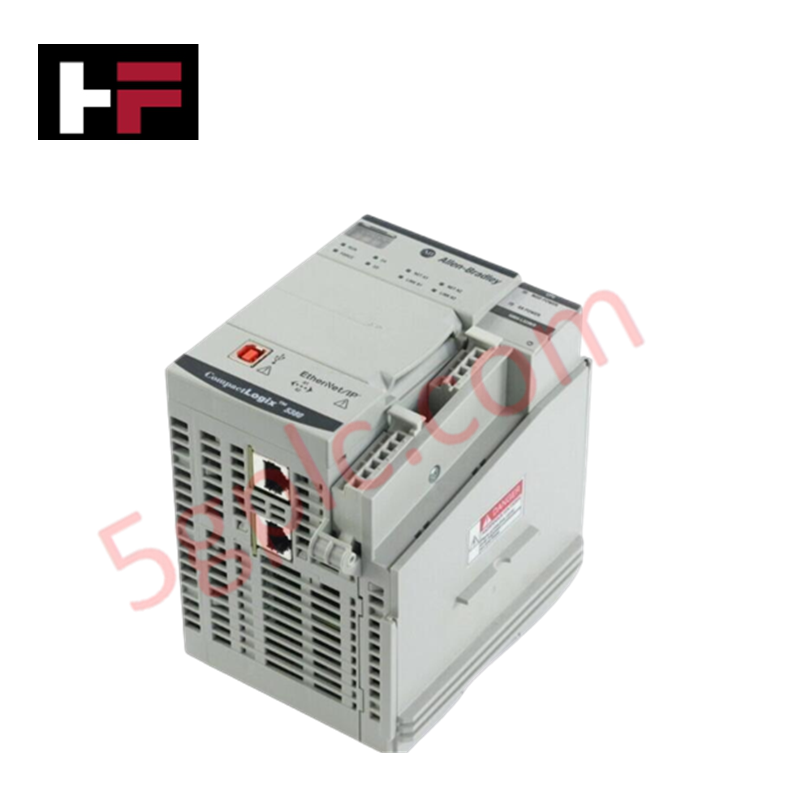

Allen-Bradley 5069-L320ER berfungsi sebagai enjin pemprosesan berprestasi tinggi dalam keluarga CompactLogix 5380. Pengawal ini memberikan masa imbasan yang jauh lebih pantas dan peningkatan hasil berbanding generasi sebelumnya, menjadikannya pilihan ideal untuk aplikasi bersaiz kecil hingga sederhana yang memerlukan I/O berkelajuan tinggi dan sambungan Ethernet berskala besar. Kami membekalkan unit ini sebagai 100% Baru Asal Kilang. Ia menyokong sehingga 40 nod Ethernet/IP dan 16 modul I/O tempatan, menyediakan asas yang boleh diskala, selamat, dan kukuh untuk persekitaran IoT industri moden (IIoT).
Spesifikasi Teknikal
| Ciri | Spesifikasi |
| Pengilang | Allen-Bradley / Rockwell Automation |
| Barisan Produk | CompactLogix 5380 (Siri 5069) |
| Memori Pengguna | 2 Megabait |
| Memori Tidak Luntur | 2 GB (Dihantar dengan kad 1784-SD2) |
| Nod Ethernet/IP | 40 Nod |
| Kapasiti I/O Tempatan | 16 Modul (5069 Compact I/O) |
| Prestasi Ethernet | 10/100 Mbps / 1 Gbps (Duplex Penuh) |
| Topologi Disokong | DLR (Device Level Ring), Bintang, Linear |
| Port Pengaturcaraan USB | 1 Jenis B 2.0 (12 Mbps) |
| Socket Disokong | 32 |
| Berat | 1.00 lbs (0.45 kg) |
Kelebihan Kejuruteraan
-
Kelajuan Gigabit Ethernet: Dua port Ethernet 1Gbps bersepadu menghapuskan kesesakan komunikasi. Perkakasan ini menyokong pertukaran data berkelajuan tinggi dengan HMI, pemacu, dan I/O jauh, memastikan rangkaian kekal responsif walaupun mengendalikan 40 nod Ethernet/IP aktif.
-
Alamat IP Boleh Konfigurasi Berganda: 5069-L320ER membolehkan jurutera mengkonfigurasi dua port Ethernet untuk mod "Dual-IP" atau mod "Linear/DLR". Fleksibiliti ini memudahkan pemisahan fizikal trafik I/O tahap mesin daripada rangkaian pengurusan peringkat perusahaan tanpa menambah perkakasan tambahan.
-
Pelaksanaan Kod Lanjutan: Pengawal menyokong empat bahasa pengaturcaraan IEC 61131-3, termasuk Rajah Tangga dan Teks Berstruktur. Backplane berkelajuan tinggi dan pemproses yang dioptimumkan melaksanakan urutan logik kompleks dengan jitter minimum, menyediakan kawalan deterministik untuk pembuatan berketepatan tinggi.
-
Ciri Diagnostik Dipertingkatkan: Sokongan terbina dalam untuk Pulse Latching dan Pattern Matching membolehkan pengawal menangkap peristiwa berkelajuan tinggi yang sering terlepas oleh PLC standard. Ini menjadikan 5069-L320ER sangat berkesan untuk pengendalian bahan berkelajuan tinggi dan barisan pemeriksaan produk.
-
Backplane 5069 Compact I/O yang Dipermudahkan: Backplane siri 5069 mengagihkan kuasa dengan lebih cekap melalui bas "Kuasa Modul" dan "Kuasa Sensor/Penggerak (SA)" yang berdedikasi. Pemisahan ini melindungi logik pengawal daripada gangguan elektrik dan litar pintas di sisi lapangan, meningkatkan masa operasi sistem secara keseluruhan.
Soalan Lazim
-
Adakah 5069-L320ER menyokong Motion Terpadu melalui EtherNet/IP?
Tidak. 5069-L320ER adalah pengawal standard dengan 0 Paksi Motion. Jika aplikasi anda memerlukan kawalan gerakan disegerakkan untuk pemacu servo, anda mesti memilih model berpenamaan "M", seperti 5069-L320ERM.
-
Jenis bekalan kuasa apakah yang diperlukan oleh pengawal ini?
5069-L320ER memerlukan input 24V DC. Perlu diingat bahawa pengawal 5069 menggunakan dua input kuasa berasingan: satu untuk logik dalaman (kuasa MOD) dan satu untuk I/O sisi lapangan (kuasa SA). Anda mesti menyambungkan kedua-duanya agar sistem berfungsi dengan betul.
-
Bolehkah saya menggunakan modul 1769 Compact I/O dengan pengawal ini?
Tidak. 5069-L320ER hanya serasi dengan modul 5069 Compact I/O. Ia menggunakan seni bina backplane yang berbeza sepenuhnya daripada siri 1769 yang lebih lama.
-
Adakah kad 1784-SD2 disertakan?
Ya. Setiap 100% Baru Asal Kilang 5069-L320ER dihantar dari kilang dengan kad memori tidak luntur 2 GB 1784-SD2 yang telah dipasang, membolehkan sandaran projek dan penyimpanan firmware segera.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
