Butiran Produk

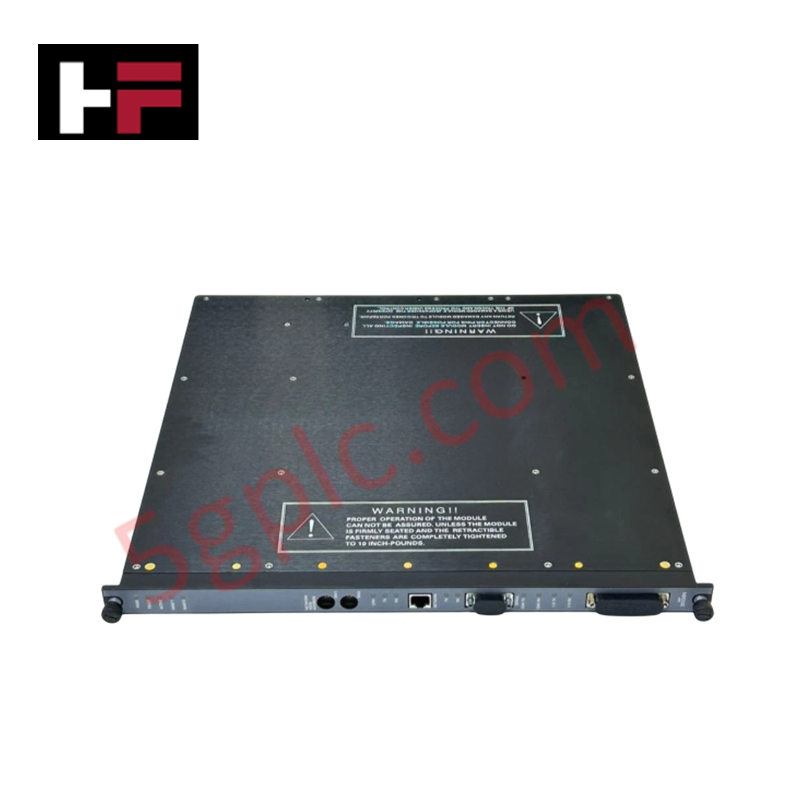

Triconex 2481 ialah plat asas output analog 16 saluran yang direka bentuk untuk menempatkan unit antara muka isyarat dalam sistem instrumentasi keselamatan Tricon. Plat ini mengagihkan isyarat kawalan medan merentasi 16 saluran output terpencil, lalu menyediakan laluan isyarat arus dan voltan terkawal kepada elemen kawalan akhir seperti injap kawalan dan penggerak.
Saluran Output dan Julat Isyarat
Plat asas ini menyokong output analog boleh konfigurasi merentasi julat industri standard, termasuk 0 hingga 5 V DC, 0 hingga 10 V DC, 0 hingga 20 mA dan 4 hingga 20 mA. Dengan resolusi 12-bit (1 bahagian dalam 4096), plat ini menyediakan kawalan gelung yang tepat dengan ketepatan skala penuh ±0.1% dan masa respons output pantas, iaitu 20 ms untuk perubahan langkah 90%.
Ciri Elektrik dan Pengasingan
Dikuasakan pada 24 V DC dengan penggunaan kuasa 6.5 W, plat asas 2481 direka bentuk untuk menghadapi persekitaran operasi industri yang mencabar, dalam julat -40 darjah C hingga +70 darjah C. Ia menyediakan pengasingan elektrik 1,500 V AC RMS antara pendawaian medan dengan litar logik sistem, dengan kadaran rintangan beban maksimum 500 ohm untuk output voltan dan minimum 500 ohm untuk output arus.
| Parameter | Spesifikasi |
|---|---|
| Model | 2481 |
| Jenama | Triconex |
| Jenis Produk | Plat Asas I/O |
| Bilangan Saluran | 16 output analog |
| Julat Output | 0-5 V DC, 0-10 V DC, 0-20 mA, 4-20 mA |
| Resolusi | 12-bit (1 bahagian dalam 4096) |
| Ketepatan | ±0.1% daripada skala penuh |
| Masa Respons Output | 20 ms (untuk perubahan langkah 90%) |
| Penggunaan Kuasa | 6.5 W @ 24 V DC |
| Pengasingan | 1,500 V AC RMS (pendawaian medan ke logik) |
| Rintangan Beban Output Voltan | 500 ohm maksimum |
| Rintangan Beban Output Arus | 500 ohm minimum |
| Suhu Operasi | -40 darjah C hingga +70 darjah C |
Soalan Lazim
S: Apakah pilihan isyarat output analog yang disokong pada plat asas Triconex 2481?
J: Plat asas 2481 menyokong kedua-dua output voltan (0 hingga 5 V DC, 0 hingga 10 V DC) dan output arus (0 hingga 20 mA, 4 hingga 20 mA) merentasi 16 saluran.
S: Apakah tahap pengasingan elektrik yang disediakan oleh Triconex 2481 antara pendawaian logik dengan pendawaian medan?
J: Plat asas ini menggabungkan pengasingan galvani 1,500 V AC RMS antara sambungan terminal medan dengan litar logik dalaman.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
Teknologi & Panduan Membeli
Memahami Punca Utama Mod Henti PLC yang Tidak Dirancang dalam Automasi Industri
Pengawal Logik Boleh Atur Cara moden mengurus pelaksanaan melalui keadaan operasi yang berbeza: Run, Stop, Start-Up dan Hold. Semasa bekalan kuasa dihidupkan, pengawal memulakan daftar memori dalam mod Stop sebelum beralih seketika ke mod Start-Up. Dalam fasa ini, diagnostik kendiri dalaman menilai integriti sistem merentas perkakasan dan program pengguna. Jika pengawal tidak mengesan sebarang kerosakan kritikal, pengawal memasuki mod Run untuk melaksanakan program kawalan secara berterusan. Walau bagaimanapun, sebarang anomali sistem yang serius akan memaksa CPU kembali ke mod Stop dengan serta-merta bagi mengelakkan mesin beroperasi secara tidak menentu di seluruh kawasan kilang.
Reka Bentuk Antara Muka Manusia-Mesin: Panduan Penting untuk Pemilihan HMI, Visualisasi dan Integrasi Sistem Kawalan
Antara Muka Manusia-Mesin (HMI) berfungsi sebagai tetingkap operasi utama kepada sistem automasi industri yang kompleks. HMI moden menukarkan data mesin mentah kepada paparan grafik yang jelas, membolehkan operator memantau keseluruhan proses pembuatan dalam masa nyata. Daripada bergantung pada panel kawalan fizikal yang dipenuhi suis berpendawaian tetap, jurutera memprogramkan skrin interaktif menggunakan grafik intuitif, kod warna dinamik dan antara muka sentuh yang responsif. Sepanjang 15 tahun saya dalam bidang kejuruteraan sistem kawalan, saya telah menyaksikan HMI berkembang daripada skrin paparan asas menjadi pusat arahan canggih yang meningkatkan kecekapan operasi merentas persekitaran DCS dan PLC.
Memahami Geganti Keselamatan dalam Automasi Industri: Seni Bina, Operasi dan Keselamatan Fungsian
Geganti elektromekanikal standard menyediakan pengasingan elektrik asas antara litar kawalan voltan rendah dengan beban output berkuasa tinggi. Geganti pensuisan tradisional mempunyai gegelung magnet yang menggerakkan sesentuh Common (COM), Normally-Open (NO) dan Normally-Closed (NC) mekanikal. Walau bagaimanapun, geganti standard menimbulkan risiko fungsi yang serius apabila digunakan dalam litar saling kunci keselamatan kritikal. Arus masuk yang tinggi atau kehausan mekanikal boleh menyebabkan sesentuh melekat bersama secara kekal. Jika sesentuh melekat dalam litar henti kecemasan, menekan butang gagal menghentikan pergerakan mesin berbahaya. Oleh itu, piawaian keselamatan fungsi global melarang penggunaan geganti standard untuk fungsi pengadang mesin yang kritikal.
