Butiran Produk
Gambaran Produk

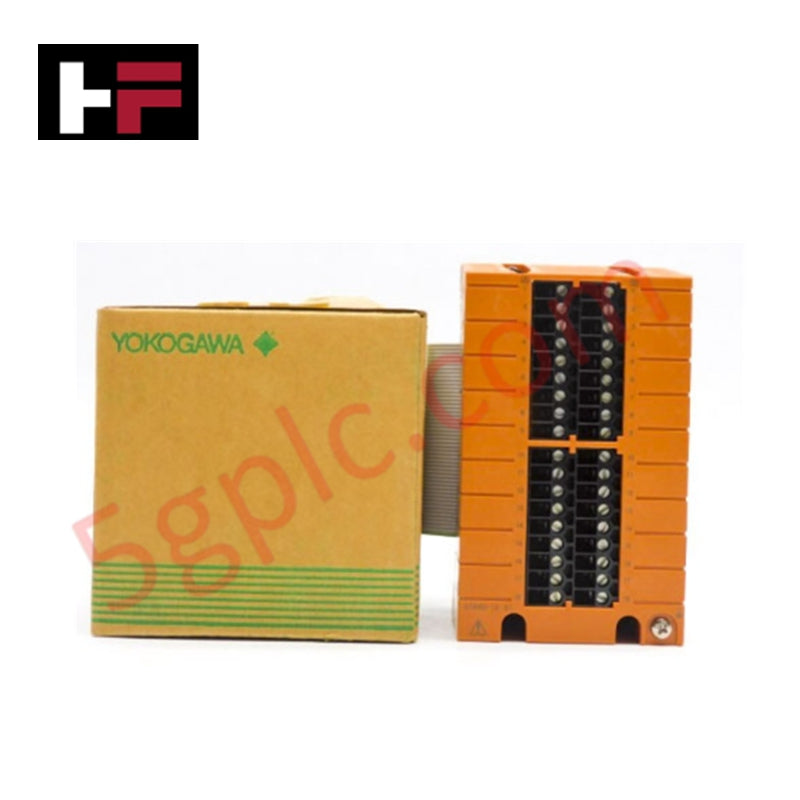

Yokogawa STB4D-10 berfungsi sebagai blok terminal pengapit tekanan berketumpatan tinggi yang direka untuk sistem kawalan siri CENTUM. Ia memudahkan pendawaian lapangan yang selamat untuk isyarat I/O digital 8-saluran atau 16-saluran, khususnya menyokong konfigurasi dwi-redundan. Kami membekalkan unit ini sebagai 100% Baru dan Asli, dengan penyerap lonjakan terbina dalam untuk melindungi logik kawalan anda daripada gangguan elektrik sementara.
Perincian Nombor Bahagian
Siri STB4D menggunakan kod akhiran untuk menentukan tahap perlindungan dan semakan perkakasan:
-
STB4D: Blok Terminal Pengapit Tekanan (menyokong 8 atau 16 saluran)
-
-1: Penyerap Lonjakan Terpadu (memberi perlindungan EMC dan lonjakan yang dipertingkatkan)
-
0: Semakan perkakasan standard / Sentiasa 0
Spesifikasi Teknikal
STB4D-10 menyediakan antara muka yang kukuh antara instrumentasi lapangan dan Sistem Kawalan Teragih (DCS).
| Ciri | Perincian Spesifikasi |
| Kapasiti I/O | 16 atau 8 Saluran |
| Konfigurasi | Menyokong susunan Dwi-Redundan |
| Jenis Sambungan | Pengapit Tekanan (Tanpa Skru) |
| Perlindungan Lonjakan | Penyerap Lonjakan Terpadu untuk EMC |
| Suhu Operasi | -20°C hingga +70°C (-4°F hingga +158°F) |
| Pematuhan EMC | Mematuhi EN 61000-6-2 |
| Dimensi | 65.6 mm x 72 mm x 114 mm |
| Berat | Kira-kira 0.4 kg |
| Keadaan | 100% Baru dan Asli |
Kelebihan Kejuruteraan
-
Penindasan Lonjakan yang Dipertingkatkan: Berbeza dengan papan terminal standard, konfigurasi -10 termasuk penyerap lonjakan terbina dalam. Komponen ini mengawal lonjakan voltan tinggi yang disebabkan oleh kilat atau suis induktif, menghalang tenaga merosakkan daripada sampai ke modul I/O yang mahal.
-
Pengapit Tekanan Tahan Getaran: Mekanisme pengapit tekanan mengekalkan ketegangan tetap pada pendawaian lapangan. Reka bentuk ini menghapuskan risiko sambungan longgar akibat getaran frekuensi tinggi industri, yang merupakan titik kegagalan biasa pada terminal jenis skru tradisional.
-
Pendawaian Redundan yang Dipermudahkan: STB4D-10 memudahkan pemasangan laluan I/O dwi-redundan. Ia membolehkan penamatan isyarat lapangan dengan cepat sambil memastikan integriti isyarat kekal konsisten di kedua-dua laluan kawalan aktif dan sandaran.
-
Ketahanan Suhu Ekstrem: Modul ini beroperasi dengan boleh dipercayai dalam julat suhu yang luas dari -20°C hingga +70°C. Keupayaan ini membenarkan pemasangan dalam kabinet marshalling tanpa kawalan iklim atau peti instrumen jauh yang terletak di persekitaran luar yang keras.
Soalan Lazim
Apa perbezaan antara STB4D-00 dan STB4D-10?
STB4D-10 termasuk penyerap lonjakan terpadu untuk perlindungan Keserasian Elektromagnetik (EMC), manakala STB4D-00 tidak. Gunakan STB4D-10 di persekitaran yang terdedah kepada gangguan elektrik atau di mana kabel isyarat berjalan di luar bangunan.
Adakah saya memerlukan alat khas untuk terminal pengapit tekanan?
Tidak. Anda hanya memerlukan pemutar skru kepala rata standard untuk membuka pengapit spring. Ini membolehkan pendawaian yang pantas dan selamat tanpa memerlukan kunci tork atau ferrule crimp (walaupun ferrule adalah serasi).
Adakah unit ini mematuhi piawaian keselamatan antarabangsa?
Ya. STB4D-10 mematuhi piawaian EN 61000-6-2, memenuhi keperluan imuniti yang ketat untuk persekitaran industri.
Adakah unit ini barangan diperbaharui atau lebihan stok?
Tidak sama sekali. Kami hanya menawarkan perkakasan Yokogawa 100% Baru. Setiap STB4D-10 dihantar dalam pembungkusan kilang asal dengan nombor siri yang jelas untuk memastikan keaslian dan jangka hayat perkhidmatan penuh.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
Teknologi & Panduan Membeli
Memahami Kabinet Pemultipleksan dalam Automasi Industri dan Sistem Kawalan
Kabinet marshalling berfungsi sebagai hab sambungan penting antara instrumen lapangan dengan unit pemprosesan berpusat. Dalam seni bina sistem kawalan DCS dan PLC berskala besar, beratus-ratus kabel lapangan berbilang pasangan disalurkan dari kotak simpang setempat ke bilik peralatan instrumen pusat. Kabinet marshalling menempatkan blok terminal lapangan, penangkap lonjakan, penghalang pengasingan keselamatan intrinsik dan geganti perantara. Dengan mengasingkan sambungan pendawaian lapangan daripada perkakasan pemproses yang sensitif, jurutera melindungi papan belakang pengawal yang mahal daripada transien voltan tinggi. Oleh itu, pengasingan modular ini memudahkan aliran kerja penyelenggaraan dengan ketara dan mempermudah pengembangan sistem.
Amalan Terbaik Penting untuk Pendawaian dan Pemasangan PLC dalam Automasi Industri
Pemasangan sistem kawalan yang berjaya bermula dengan menyemak dokumentasi teknikal pengilang secara menyeluruh. Pengawal daripada jenama utama seperti Allen-Bradley, Siemens dan Schneider Electric mempunyai susun atur terminal yang unik. Jurutera mesti mengesahkan keperluan voltan sebelum menyambungkan kabel kuasa untuk mengelakkan kerosakan peralatan yang serius. Sambungan talian standard memerlukan pematuhan ketat terhadap kod elektrik serantau dan penggunaan kod warna wayar yang betul. Selain itu, pembina panel hendaklah sentiasa menyediakan sambungan bumi berimpedans rendah yang kukuh menggunakan konduktor kuprum sekurang-kurangnya 16-AWG yang disambungkan terus kepada grid pembumian utama loji.
Memahami Pengawal Logik Boleh Atur Cara: Panduan Lengkap tentang Pengelasan dan Pemilihan PLC dalam Automasi Industri
Automasi industri moden sangat bergantung pada Pengawal Logik Boleh Atur Cara (PLC) untuk meningkatkan kecekapan operasi kilang. Sepanjang 15 tahun saya sebagai pakar automasi industri yang bekerja dengan DCS, TSI dan sistem kawalan, saya telah menyaksikan PLC berkembang menjadi sistem saraf pusat pembuatan moden. Pemilihan pengawal yang tepat memerlukan pemahaman mendalam tentang jenis PLC berdasarkan saiz fizikal, seni bina perkakasan dan konfigurasi bekalan kuasa.
