Butiran Produk
Deskripsi Produk

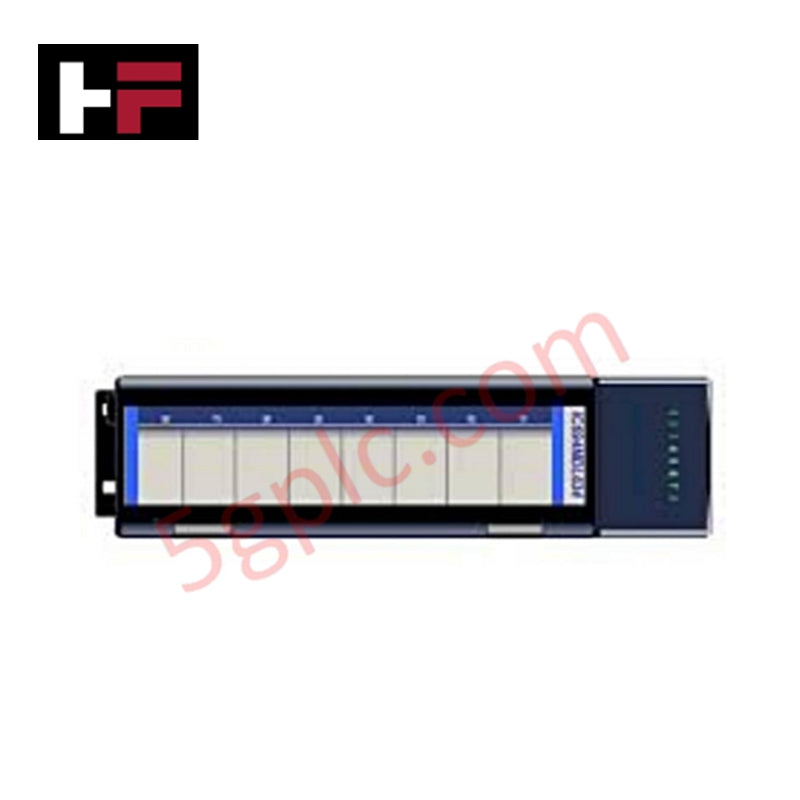

Modul output IC694MDL758 dari siri GE Fanuc PACSystems RX3i adalah unit output DC berketumpatan tinggi yang direka untuk aplikasi logik positif. Dengan 32 titik yang dibahagikan kepada dua kumpulan masing-masing enam belas, ia menyediakan prestasi suis yang boleh dipercayai, penebatan optik, dan pengendalian arus yang cekap untuk sistem automasi industri.
Spesifikasi Teknikal
-
Pengeluar GE Fanuc
-
Barisan Produk PACSystems RX3i
-
Nombor Produk IC694MDL758
-
Jenis Produk Modul Output 12/24 VDC
-
Versi CPU Minimum Diperlukan RX3i CPU v7.70
-
Voltan Dinilai 12–24 VDC, logik positif
-
Julat Voltan Output 10.2–28.8 VDC
-
Output per Modul 32 (dua kumpulan 16)
-
Penebatan (Dari Lapangan ke Backplane & Ground Bingkai) 250 VAC berterusan; 1500 VAC selama 1 minit
-
Penebatan (Kumpulan ke Kumpulan) 50 VAC berterusan; 500 VAC selama 1 minit
-
Arus Output per Titik 0.5 A (beban tugas pilot atau beban rintangan)
-
Arus Maksimum per Kumpulan 8 A tanpa trip ESCP
-
Penggunaan Kuasa (Backplane) Maksimum 250 mA dari bas 5 V
-
Penggunaan Kuasa (Bekalan Pengguna) 33 mA per kumpulan pada 24 VDC dengan semua output HIDUP; 20 mA per kumpulan pada 12 VDC dengan semua output HIDUP
-
Arus Permulaan 5.4 A selama 10 ms tanpa trip ESCP
-
Jatuhan Voltan Dalam Keadaan Hidup ≤ 0.3 VDC
-
Arus Kebocoran Dalam Keadaan Mati ≤ 0.1 mA
-
Masa Respons (Hidup/Mati) ≤ 0.5 ms
-
Keadaan Persekitaran Suhu udara sekitar sehingga 60 °C; Hanya persekitaran Tahap Pencemaran 2
-
Bilangan Titik 32
-
Titik per Umum 16
-
Berat 1.36 kg
Senario Aplikasi
-
Kawalan output DC berketumpatan tinggi dalam automasi pembuatan
-
Sistem yang memerlukan masa respons pantas dan arus kebocoran rendah
-
Persekitaran industri yang memerlukan penebatan boleh dipercayai antara kumpulan
Soalan Lazim
S: Berapakah bilangan output yang tersedia pada modul ini? J: 32 output, dibahagikan kepada dua kumpulan 16.
S: Apakah arus maksimum per titik output? J: 0.5 A per titik.
S: Adakah modul ini menyediakan penebatan antara kumpulan? J: Ya, penebatan berterusan 50 VAC dengan ketahanan 500 VAC selama satu minit.
