Butiran Produk
Gambaran Keseluruhan:

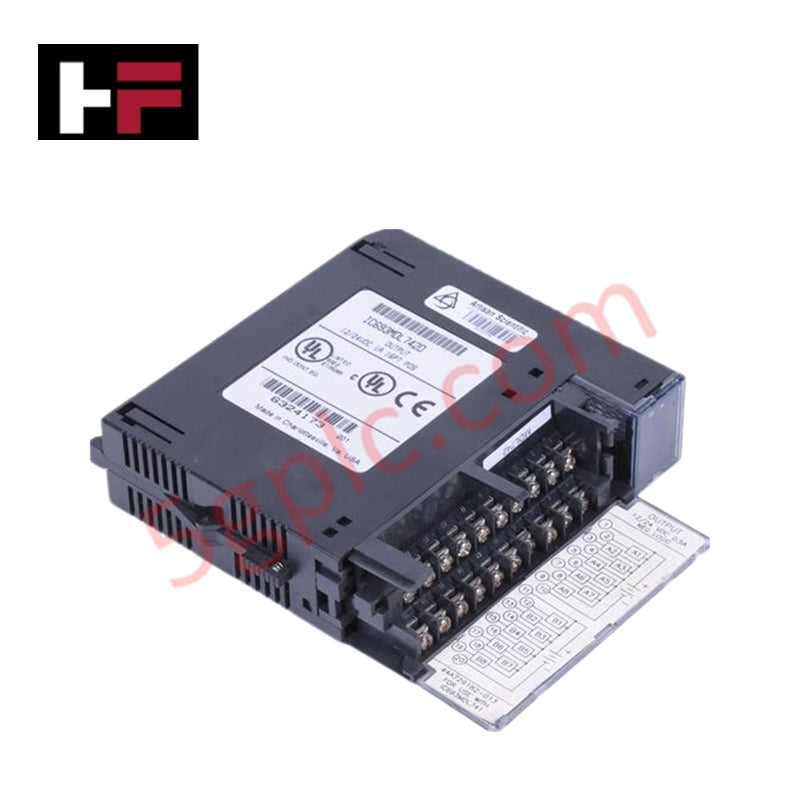

IC693MDL742 daripada GE Fanuc adalah modul keluaran DC 16-saluran yang direka untuk PLC Siri 90-30. Ia mempunyai keluaran logik positif dengan perlindungan litar pintas terbina dalam (ESCP) dan disusun dalam dua kumpulan yang masing-masing mengandungi lapan keluaran, setiap satu berkongsi terminal kuasa biasa. Modul ini serasi dengan pelbagai beban yang dibekalkan pengguna termasuk pemula motor, solenoid, dan peranti penunjuk.
Spesifikasi Teknikal:
-
Pembuat: GE Fanuc
-
Nombor Model: IC693MDL742
-
Jenis Produk: Modul Keluaran DC / Logik Positif
-
Siri: Siri 90-30
-
Voltan Dinilai: 12–24 VDC
-
Julat Voltan Keluaran: 12–24 VDC (+20% / -15%)
-
Bilangan Titik Keluaran: 16 (dua kumpulan masing-masing 8 keluaran)
-
Pengasingan: 1500 V antara bahagian lapangan dan logik, 500 V antara kumpulan
-
Arus Keluaran Maksimum: 1 A setiap titik; 4 A setiap kumpulan pada 50°C; 3 A setiap kumpulan pada 60°C
-
Ciri-ciri Keluaran:
-
Arus Permulaan: 5.2 A selama 10 ms
-
Jatuh Voltan Semasa Hidup: Maksimum 1.2 V
-
Arus Bocor Semasa Mati: Maksimum 1 mA
-
Masa Tindak Balas Hidup: Maksimum 2 ms
-
Masa Tindak Balas Mati: Maksimum 2 ms
-
Penggunaan Kuasa: 130 mA dari bas belakang 5 VDC (semua keluaran hidup)
Ciri-ciri:
-
Logik Positif Sumber: Keluaran membekalkan arus dari bas positif yang dibekalkan pengguna ke beban
-
Perlindungan Litar Pintas: ESCP terbina dalam melindungi modul dan peranti yang disambungkan
-
Keluaran Berkumpulan: Dua kumpulan bebas masing-masing 8 saluran untuk pendawaian yang fleksibel
-
Keserasian: Menyokong pemula motor, solenoid, lampu penunjuk, dan peranti DC lain
-
Ketahanan Perindustrian: Direka untuk prestasi stabil dalam julat suhu yang luas
Penggunaan:
-
Automasi Perindustrian: Kawalan penggerak, solenoid, dan peranti isyarat
-
Kawalan Proses dan Mesin: Sesuai untuk penghantar, pam, dan kawalan motor
-
Pengagihan Isyarat: Menyediakan keluaran logik positif 12/24 VDC yang boleh dipercayai untuk pelbagai beban perindustrian
Soalan Lazim:
-
S: Berapakah bilangan keluaran pada modul?
J: IC693MDL742 menyediakan 16 saluran keluaran dalam dua kumpulan masing-masing 8 saluran. -
S: Apakah ciri perlindungan yang disediakan?
J: Ia termasuk perlindungan litar pintas terbina dalam (ESCP) untuk operasi yang selamat. -
S: Peranti apa yang boleh dikawal?
J: Serasi dengan pemula motor, solenoid, lampu penunjuk, dan beban DC lain.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
