Butiran Produk
Gambaran Keseluruhan

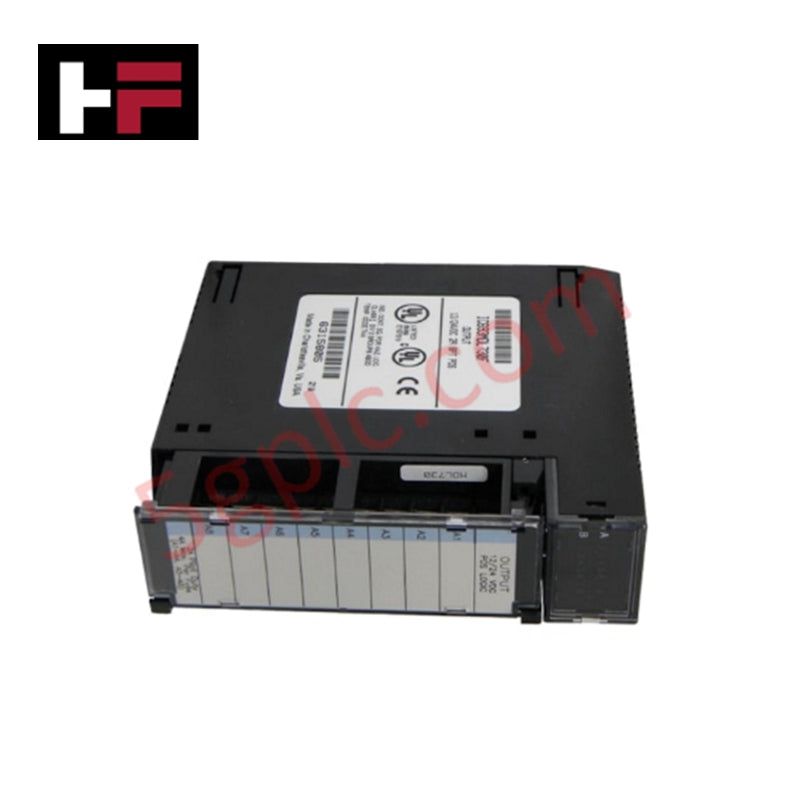

IC693MDL730 adalah modul keluaran DC logik positif 8 titik daripada GE Fanuc, direka untuk digunakan dengan sistem PLC Siri 90-30. Ia memberikan keluaran 2A yang kukuh bagi setiap saluran dengan masa tindak balas yang pantas, menyediakan antara muka yang boleh dipercayai dengan pelbagai peranti beban.
Spesifikasi Teknikal
-
Pembuat: GE Fanuc
-
Model: IC693MDL730
-
Siri: Siri 90-30
-
Jenis Modul: Keluaran Logik Positif DC 24V
-
Bilangan Keluaran: 8 titik dalam satu kumpulan
-
Julat Voltan Keluaran: 12–24 VDC
-
Arus Keluaran: 2 A bagi setiap titik
-
Arus Permulaan Maksimum: 10 A selama 20 ms
-
Jatuhan Voltan Semasa Hidup: ≤ 0.5 VDC
-
Arus Kebocoran Semasa Mati: ≤ 0.1 mA
-
Masa Tindak Balas (Hidup/Mati): 2 ms biasa
-
Arus Beban Minimum: 100 mA
-
Penggunaan Kuasa: 100 mA pada 5 VDC
-
Penebatan: 1500 V antara bahagian lapangan dan logik
-
Suhu Operasi: 0–60°C
-
Suhu Penyimpanan: -40–85°C
-
Berat: 0.35 kg
Ciri-ciri
-
Keluaran transistor logik positif untuk beban DC standard
-
Penunjuk LED untuk status keluaran
-
Sesuai dengan pelbagai peranti beban seperti relay, solenoid, dan penunjuk
-
Modul padat muat dalam satu ruang pada asas Siri 90-30
Penggunaan
-
Kawalan keluaran diskret dalam sistem PLC industri
-
Penghidup motor dan pengaktifan solenoid
-
Kawalan lampu penunjuk dan isyarat
-
Sesuai untuk latihan dan susunan PLC operasi
Soalan Lazim
S: Apakah arus keluaran maksimum bagi setiap saluran?
J: Setiap saluran menyokong sehingga 2A pada 24VDC.
S: Adakah modul ini serasi dengan modul PLC Siri 90-30 yang lain?
J: Ya, ia sepenuhnya serasi dengan asas Siri 90-30 dan modul PLC berkaitan.
S: Apakah jenis beban yang boleh dikendalikan?
J: Direka untuk beban rintangan atau induktif seperti relay, solenoid, dan penunjuk.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
