Butiran Produk

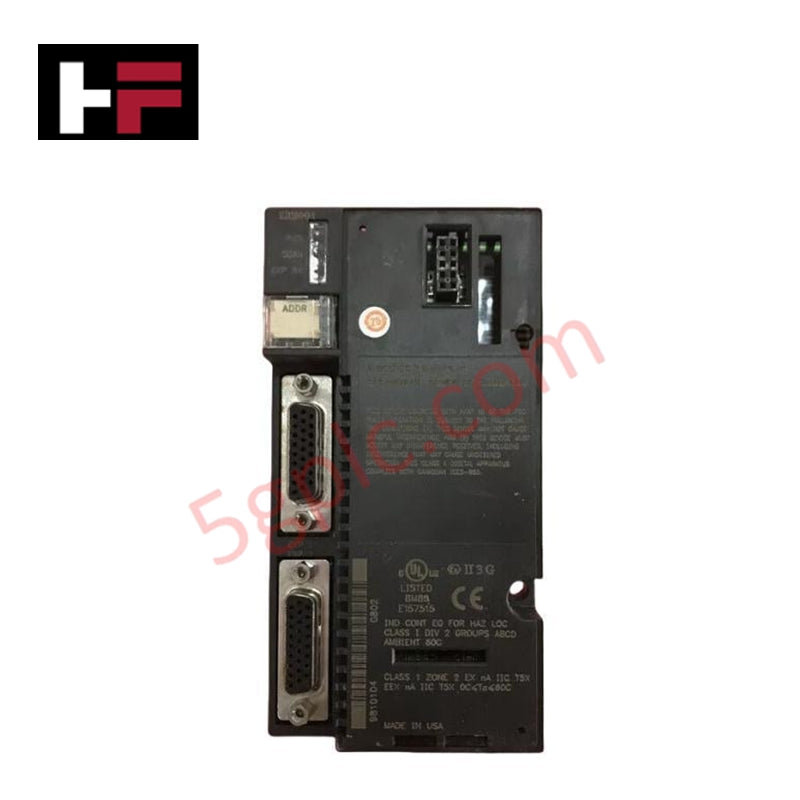

GE IC200ERM001C, yang turut dikatalogkan sebagai Modul Penerima Pengembangan Terasing IC200ERM001, berfungsi sebagai komponen perkakasan khusus untuk pengembangan bas I/O berbilang rak dan pengasingan isyarat dalam platform kawalan GE VersaMax.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IC200ERM001C |
| Jenama | GE (GE Fanuc / Emerson) |
| Asal | AS |
| Berat | 0.23 kg (0.50 lbs) |
| Penggunaan Kuasa | Kuasa dibekalkan melalui bekalan kuasa satah belakang |
| Voltan Output Maksimum Satah Belakang | 5 VDC |
| Voltan Output Minimum Satah Belakang | 3.3 VDC |
| Penyambung Pengembangan | 2 port D-shell 26-pin betina |
| Pemilihan ID Rak | Suis berputar terbina dalam |
| Penunjuk Status | LED untuk Status Kuasa dan Status Bas Pengembangan |
| Lokasi Pemasangan | Slot paling kiri pada rel DIN rak pengembangan VersaMax |
Kelajuan Komunikasi Bas Satah Belakang & Pelaksanaan Rangkaian Deterministik
IC200ERM001C menerima isyarat bas pengembangan terasing daripada modul pemancar pengembangan huluan (seperti ETM001) melalui port D-shell 26-pin atasnya. Modul ini membina semula dan menghala aras voltan satah belakang tempatan antara 3.3 VDC dan 5 VDC untuk membekalkan kuasa kepada modul I/O dan komunikasi hiliran yang dipasang pada rak pengembangan, sekali gus mengoptimumkan kelajuan komunikasi bas satah belakang merentasi jarak jauh.
Port D-shell 26-pin betina di bahagian bawah membolehkan sambungan berantai ke rak pengembangan berikutnya atau menempatkan palam penamat bas pada nod terakhir. Integrasi penuh ke dalam topologi rangkaian deterministik Profinet / EtherNet/IP dikekalkan melalui antara muka pengawal utama, manakala keserasian denyar perisian tegar yang ketat memastikan pelaksanaan imbasan yang disegerakkan dan laluan terus protokol kependaman rendah merentasi semua rak yang diperluas.
Soalan Lazim
S: Apakah fungsi suis berputar yang terletak pada modul IC200ERM001C?
J: Suis berputar yang terletak di bawah pintu akses hadapan menetapkan alamat perkakasan unik (ID Rak) untuk rak pengembangan tertentu dalam topologi sistem.
S: Bagaimanakah dua port D-shell 26-pin betina pada modul penerima pengembangan digunakan?
J: Port D-shell atas menerima kabel pengembangan daripada pemancar huluan atau penerima sebelumnya, manakala port bawah disambungkan secara berantai ke rak pengembangan seterusnya atau menempatkan palam penamatan bas pada rak terakhir.
S: Bolehkah modul IC200ERM001C dikeluarkan atau dimasukkan semasa bekalan kuasa rak pengembangan masih bertenaga?
J: Tidak. Semua sumber kuasa masuk ke rak pengembangan dan pengawal utama mesti dinyahbekalkan terlebih dahulu sebelum modul dikeluarkan atau dipasang bagi mengelakkan kerosakan elektrik pada bas pengembangan.
Garis Panduan Pemasangan Lapangan
- Penutupan Kuasa: Nyahbekalkan dan kunci keluar semua sumber kuasa yang membekalkan sistem hos dan satah belakang rak pengembangan sebelum pemasangan atau penyelenggaraan.
- Kedudukan Rak: Pasang modul IC200ERM001C hanya pada kedudukan slot paling kiri rak pengembangan VersaMax pada rel DIN 35 mm.
- Konfigurasi Alamat: Tetapkan suis berputar terbina dalam kepada nombor ID rak pengembangan yang ditetapkan sebelum mengetatkan modul pada pembawa satah belakang.
- Saling Sambungan Kabel: Kukuhkan kabel pengembangan 26-pin daripada pemancar huluan ke dalam port D-shell atas menggunakan skru ibu jari terbina dalam. Sambungkan kabel berantai atau palam terminal ke port D-shell bawah.
- Nyahcas Elektrostatik (ESD): Pakai tali pergelangan tangan antistatik yang dibumikan dan disambungkan pada bumi logam kepungan semasa pemasangan untuk melindungi logik IC terbina dalam daripada kerosakan statik.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
