Butiran Produk
Huraian Produk

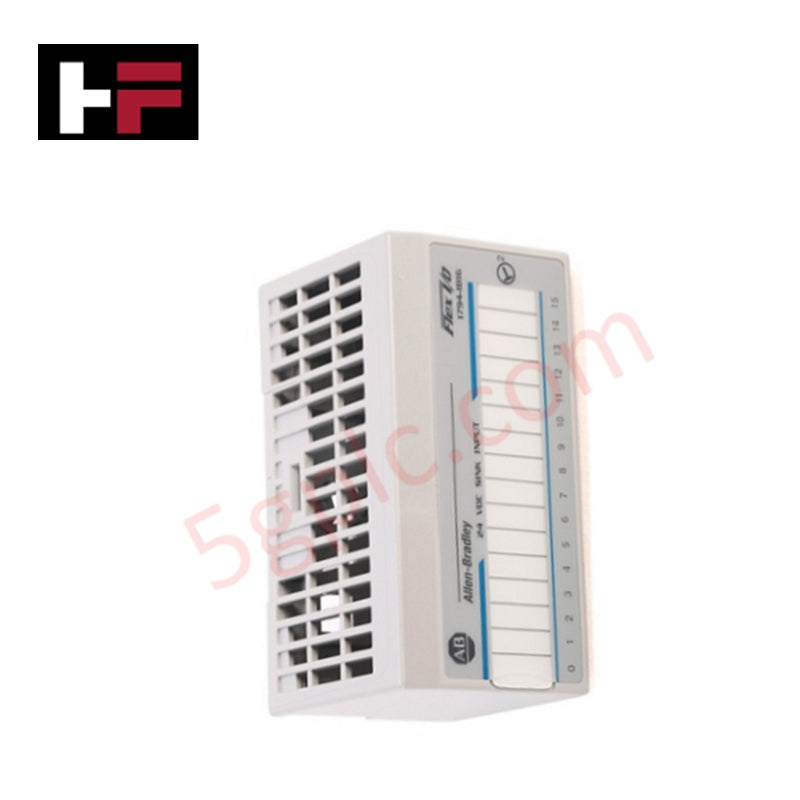

Modul Allen Bradley FLEX I/O 1794-IB16 adalah unit input digital DC 16-titik yang padat direka untuk aplikasi kawalan teragih. Ia menyokong input jenis penyerapan dan menyediakan pemantauan isyarat yang boleh dipercayai dengan penunjuk status terbina dalam. Modul ini direka untuk digunakan dengan pangkalan terminal FLEX, menawarkan fleksibiliti dalam pemasangan dan konfigurasi pendawaian.
Spesifikasi Teknikal
-
Pengilang: Allen Bradley
-
Barisan Produk: FLEX I/O 1794
-
Nombor Katalog / Model: 1794-IB16
-
UPC: 612598137787
-
Jenis Produk: Modul Input Digital
-
Berat: 0.19 lbs (0.09 kg)
-
Kesesuaian Pangkalan Terminal: 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS
-
Bilangan Input: 16 input jenis penyerapan
-
Voltan Input Nominal: 24 VDC
-
Julat Voltan Keadaan Hidup: 19.2–31.2 VDC
-
Julat Arus Keadaan Hidup: 2.0–12.0 mA
-
Voltan Keadaan Mati (Maksimum): 5 VDC
-
Arus Keadaan Mati (Maksimum): 1.5 mA
-
Impedans Input Nominal: 4.6 kΩ
-
Penunjuk: 16 penunjuk status LED kuning
-
Arus Flexbus: 30 mA @ 5 VDC
-
Penyerapan Kuasa: 6.1 W @ 31.2 VDC (maksimum)
-
Pemasangan: Pemasangan rel DIN
-
Saiz Wayar: Ditentukan oleh pilihan pangkalan terminal
-
Suhu Operasi: 0–55 °C (32–131 °F)
-
Suhu Penyimpanan: -40–85 °C (-40–185 °F)
-
Ketahanan Getaran: 5 g @ 10–500 Hz
-
Ketahanan Kejutan: 30 g
Senario Aplikasi
-
Sistem kawalan teragih yang memerlukan banyak titik input DC
-
Automasi pembuatan dengan pemantauan isyarat berketumpatan tinggi
-
Sistem tenaga dan utiliti di mana I/O modular yang padat adalah penting
Soalan Lazim
S: Berapa banyak saluran input yang disediakan oleh 1794-IB16? J: Ia menyokong 16 saluran input DC jenis penyerapan.
S: Pangkalan terminal manakah yang serasi dengan modul ini? J: Ia boleh dipasang pada pangkalan 1794-TB3, TB3S, TB3K, TB3SK, TBKD, dan TB37DS.
S: Apakah voltan input nominal? J: Modul beroperasi pada input nominal 24 VDC.
Perbandingan dengan Model Serupa
-
1794-IB16: Modul input DC jenis penyerapan 16-titik dengan penunjuk LED.
-
1794-IB8: Modul input DC jenis penyerapan 8-titik untuk sistem lebih kecil.
-
1794-OB16: Modul output DC 16-titik untuk aplikasi kawalan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
