Butiran Produk
Gambaran Produk

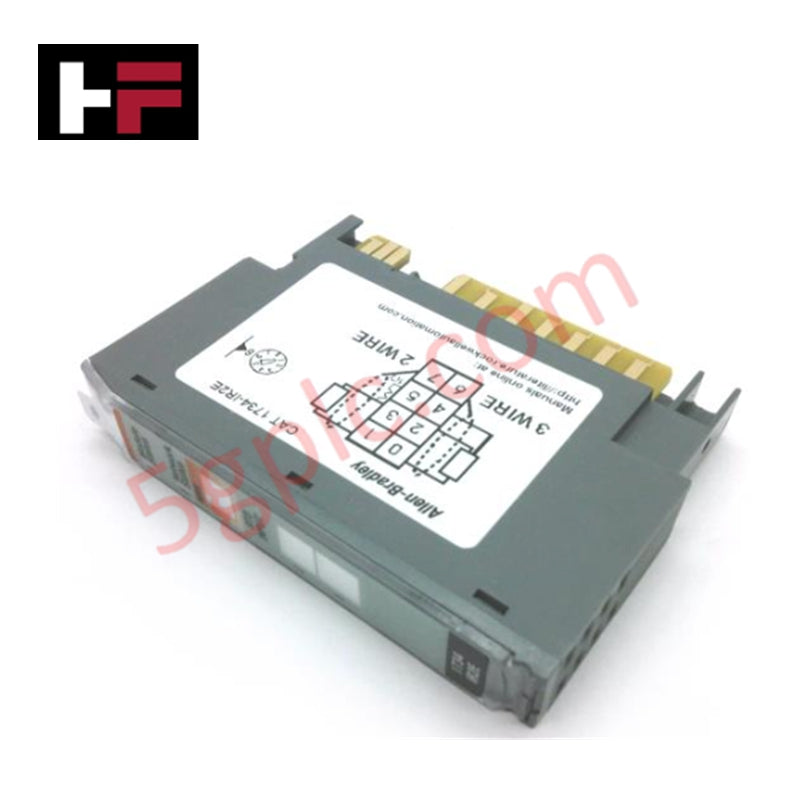

Allen Bradley 1734-IR2E berfungsi sebagai pengembangan input analog berketepatan tinggi untuk platform POINT I/O. Ia khusus dalam menukar isyarat rintangan dari sensor RTD (Pengesan Suhu Rintangan) menjadi data digital untuk pengawal. Modul ini menyediakan dua saluran bebas untuk pemantauan suhu kritikal dalam seni bina I/O teragih. Kami membekalkan unit ini sebagai 100% Baru dan Asli, memastikan maklum balas terma yang sangat tepat untuk gelung kawalan proses anda.
Spesifikasi Teknikal
1734-IR2E menggunakan teknologi penukaran resolusi tinggi untuk mengekalkan integriti isyarat:
| Ciri | Spesifikasi |
| Pengilang | Allen Bradley |
| Barisan Produk | POINT I/O (1734) |
| Jenis Modul | Input RTD Analog |
| Bilangan Input | 2 Saluran Resolusi Tinggi |
| Resolusi | 16-bit |
| Format Data | Integer Bertanda |
| Voltan Pengasingan | 50V Berterusan |
| Penyerapan Kuasa | 1.0 Watt |
| Penyerapan Terma | 3.3 BTU/jam |
| Posisi Kunci | 6 |
| Suhu Operasi | -20°C hingga 55°C (-4°F hingga 131°F) |
Kelebihan Kejuruteraan
1734-IR2E menyelesaikan cabaran pengukuran terma tertentu dalam kabinet kawalan berketumpatan tinggi:
-
Ketepatan Isyarat Unggul: Resolusi 16-bit mengesan perubahan rintangan yang sangat kecil, membolehkan PLC memantau turun naik suhu dengan ketepatan tahap makmal. Ketepatan ini mengelakkan lebihan dalam aplikasi pemanasan atau penyejukan yang sensitif.
-
Penolakan Bunyi Berkesan: Penapisan digital dan pengasingan 50V berterusan melindungi isyarat RTD voltan rendah daripada gangguan elektromagnetik (EMI) yang dihasilkan oleh pemacu frekuensi berubah-ubah (VFD) dan pemula motor berdekatan.
-
Konfigurasi Mekanikal Dipermudahkan: Perkakasan menggunakan kunci fizikal pada posisi 6. Kunci mekanikal ini menghalang pemasangan jenis modul yang salah ke dalam pangkalan terminal, melindungi sistem daripada kerosakan voltan tidak sengaja semasa penyelenggaraan.
-
Kecekapan Terma: Modul ini hanya menyerap 1.0 Watt kuasa. Jejak terma yang rendah ini mengelakkan pengumpulan haba dalam peti I/O teragih yang padat, memanjangkan jangka hayat komponen elektronik bersebelahan.
Soalan Lazim
-
Jenis sensor RTD manakah yang disokong oleh 1734-IR2E?
Modul ini menyokong RTD Platinum (Pt) 100-ohm standard dan pelbagai sensor berasaskan rintangan lain. Anda mesti mengkonfigurasi jenis sensor tertentu (contohnya, Pt 385 atau Pt 3916) dalam persekitaran perisian Studio 5000 atau RSLogix 5000 untuk memastikan penskalaan yang betul.
-
Adakah modul ini memerlukan pangkalan terminal khusus?
1734-IR2E dipasang ke dalam pangkalan terminal 1734-TB, 1734-TBS, atau 1734-TOP. Pastikan pangkalan tersebut diasingkan dengan betul ke rel DIN untuk memaksimumkan keupayaan penolakan bunyi penukar 16-bit.
-
Bagaimana format data "Integer Bertanda" berfungsi untuk suhu?
Modul menukar rintangan analog menjadi nilai integer bertanda. PLC kemudian menyesuaikan integer ini ke unit kejuruteraan (Celsius atau Fahrenheit) berdasarkan profil konfigurasi, memberikan bacaan suhu terus ke HMI.
-
Apa yang berlaku jika wayar RTD putus semasa operasi?
1734-IR2E mempunyai pengesanan litar terbuka terbina dalam. Apabila wayar putus atau sensor gagal, modul menandakan ralat diagnostik kepada PLC, membolehkan sistem mencetuskan penutupan keadaan selamat atau amaran dengan segera.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
