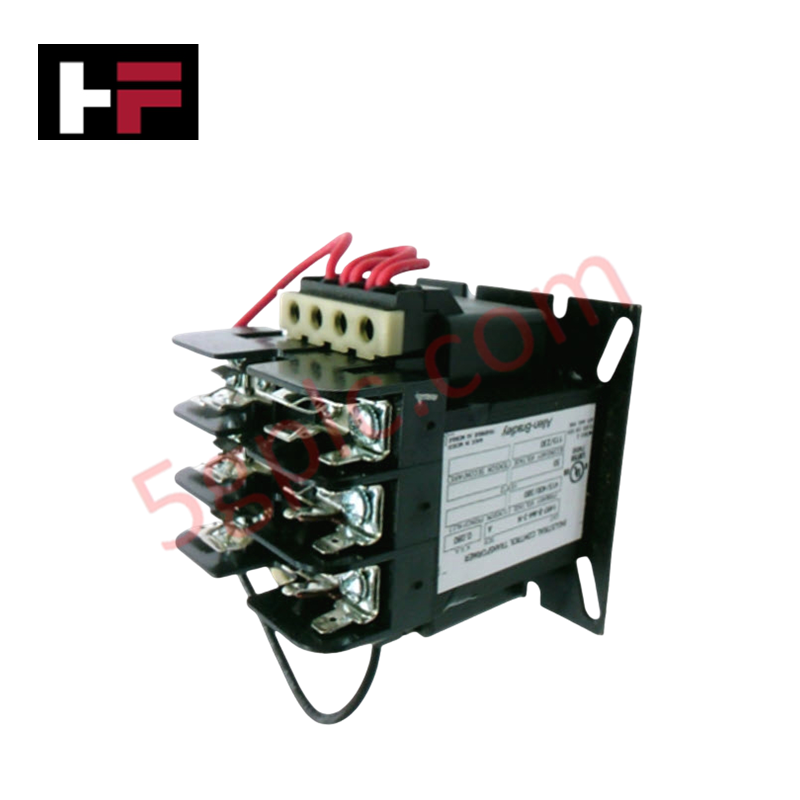

Allen-Bradley 1497-B-M4-3-N Siri 1497 Transformer Multi-Tap Litar Kawalan

Gambaran Produk

Allen-Bradley 1497-B-M4-3-N berfungsi sebagai transformer litar kawalan industri 80VA (CCT) yang direka untuk pemasangan panel elektrik tugas berat. Penstabil voltan multi-tap ini menurunkan voltan tiga fasa masuk yang tinggi kepada voltan kerja fasa tunggal yang selamat dan mudah dikendalikan. Ia membekalkan kuasa stabil terus kepada peranti pilot hiliran, gegelung kontaktor, relay, dan modul perkakasan keadaan pepejal kecil.

(Nota: Walaupun beberapa log inventori generik salah mengklasifikasikan peranti elektromagnet ini sebagai transformer arus, komponen ini beroperasi secara ketat sebagai transformer litar kawalan penurunan voltan). Kami menghantar komponen elektrik ini secara eksklusif sebagai unit baru 100%, asal dan disegel dari kilang, yang memastikan salutan penebat varnis yang sempurna, ulir skru terminal yang tidak disentuh, dan pemegang fius yang dipasang di kilang tanpa cacat.

Spesifikasi Teknikal

Jadual di bawah merekodkan penarafan kuasa, konfigurasi susun atur terminal, dan konfigurasi lilitan tepat platform perkakasan 1497-B-M4-3-N:

Kelebihan Kejuruteraan

• Memudahkan Penyesuaian Panel Antarabangsa melalui Teras Multi-Tap: Sisi primer mengandungi lilitan tap yang berbeza untuk talian utiliti 380V, 400V, dan 415V. Susun atur multi-tap ini membolehkan pembina mesin mengeksport reka bentuk kabinet kawalan tunggal ke pelbagai wilayah global, menyesuaikan wayar tap input untuk padan dengan voltan grid industri tempatan tertentu.

• Mengurangkan Jejak Penutup melalui Blok Fius Terbina Dalam: Reka bentuk transformer mengintegrasikan dua blok fius primer dan satu blok fius sekunder terus pada bingkai terminal atas. Susun atur padat ini menghapuskan keperluan untuk memperuntukkan ruang rel DIN berasingan untuk pemegang fius luaran, menjimatkan ruang tata letak berharga dalam penutup automasi yang sesak.

• Meminimumkan Kemerosotan Haba melalui Lilitan Vakum-Impresi: Lilitan tembaga menggunakan varnis elektrik gred tinggi yang digunakan melalui proses vakum-impregnasi yang ketat. Struktur teras pepejal ini menghapuskan poket udara di dalam lapisan, menghalang habuk dan kelembapan udara, dan mengoptimumkan penyejukan haba untuk mengelakkan kemerosotan terma semasa operasi kontaktor arus masuk tinggi berterusan.

Soalan Lazim

• Bagaimana juruteknik menyambungkan sisi sekunder untuk memilih antara output 115V AC dan 230V AC?

  Sisi sekunder lilitan berganda bergantung pada konfigurasi jumper terminal tertentu. Untuk output 115V AC, juruteknik mesti menyambungkan gegelung sekunder dalam konfigurasi selari dengan menjumper terminal yang sepadan bersama. Untuk output 230V AC, juruteknik mesti menyambungkan gegelung sekunder dalam konfigurasi siri, membenarkan arus mengalir secara berurutan melalui kedua-dua lilitan dalaman. Sentiasa rujuk rajah pendawaian yang dicop pada sisi unit sebelum menghidupkan kuasa.

• Mengapa helaian spesifikasi menyatakan "Tiada Fius Sekunder" jika blok fius sekunder wujud?

  1497-B-M4-3-N termasuk rangka blok fius plastik termampat fizikal yang dipasang di atas bingkai transformer. Walau bagaimanapun, pakej kilang tidak mengandungi pautan fius sekunder fizikal atau elemen wayar fius itu sendiri. Juruteknik mesti membeli dan memasang fius kartrij berpenarafan arus yang betul secara berasingan berdasarkan pengiraan beban elektrik hiliran mereka.

• Apakah pelarasan pemasangan yang melindungi transformer berat ini daripada kerosakan getaran tinggi?

  Unit ini beratnya 5.37 lbs dan mempunyai plat asas teras keluli berat dengan empat lubang pemasangan beralur. Juruteknik harus mengikat plat asas transformer terus ke sub-panel kaku menggunakan skru keluli tugas berat dan pencuci kunci belah. Elakkan memasang komponen ini pada penutup logam lembaran yang lemah atau berhampiran peralatan getaran tinggi seperti penghantar gegaran mekanikal besar atau mesin penekan frekuensi tinggi tanpa menggunakan pad peredam.
