Butiran Produk
Gambaran Produk

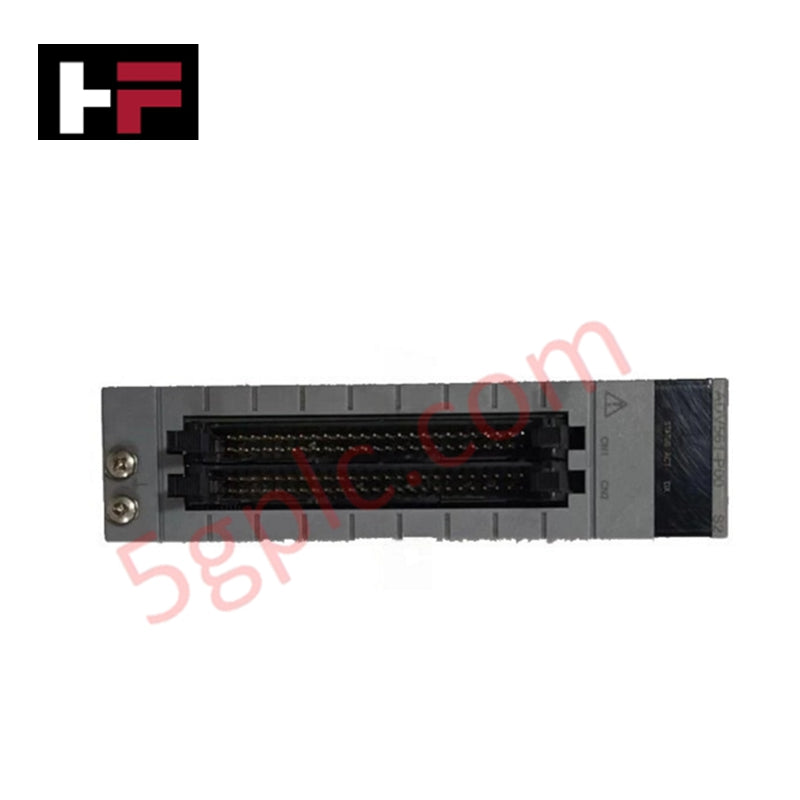

Yokogawa ADV561-P51 berfungsi sebagai penyelesaian output digital berketumpatan ultra-tinggi dalam sistem kawalan diedarkan CENTUM VP . Modul ini menguruskan 64 saluran terasing, menyediakan isyarat 24 V DC untuk mengendalikan pelbagai peranti lapangan seperti injap solenoid, relay perantaraan, dan panel pengumuman. Dengan menggabungkan 64 titik ke dalam satu slot, ADV561-P51 memaksimumkan kecekapan rak sambil mengekalkan pengasingan isyarat yang ketat yang diperlukan untuk automasi proses yang kompleks.
Perincian Nombor Bahagian
Yokogawa menggunakan kod akhiran khusus untuk menentukan fungsi dan keupayaan persekitaran siri ADV561:
-
ADV561: Modul Output Digital (64-saluran, 24 V DC, Terasing)
-
-P: Termasuk fungsi input butang tekan manual untuk pencetus diagnostik atau kawalan tempatan
-
5: Dikonfigurasikan tanpa paparan status luaran; tidak termasuk perlindungan letupan
-
1: Mempunyai pilihan Standard ISA G3 untuk operasi dalam keadaan atmosfera yang menghakis
Spesifikasi Teknikal
ADV561-P51 menyediakan pengurusan output berkapasiti tinggi dengan parameter teknikal berikut:
-
Saluran Output: 64 saluran terasing
-
Voltan Beban Dinilai: 24 V DC
-
Jenis Isyarat: Output Digital (Terasing)
-
Penarafan Persekitaran: Standard ISA G3 (Tahan gas menghakis)
-
Antara Muka Kawalan: Butang Tekan Terintegrasi (akhiran -P)
-
Berat: 0.3 kg
-
Keserasian Sistem: Yokogawa CENTUM VP / Bas FIO
Kelebihan Kejuruteraan
-
Ketahanan Atmosfera Ekstrem: Pilihan Standard ISA G3 menyediakan salutan konformal khusus yang menahan gas menghakis seperti hidrogen sulfida ($H_2S$) dan klorin. Ini membolehkan modul beroperasi dengan boleh dipercayai dalam persekitaran keras seperti kilang kertas, kilang penapisan, dan kemudahan rawatan air sisa.
-
Ketumpatan Kabinet Maksimum: Menyediakan 64 saluran dalam satu slot I/O menggandakan kapasiti output berbanding modul 32-saluran standard. Ini mengurangkan jumlah rak dan unit nod yang diperlukan, secara signifikan mengurangkan jejak perkakasan keseluruhan dalam bilik kawalan yang sesak.
-
Pengasingan Isyarat Kukuh: Modul mengasingkan isyarat lapangan 24 V DC daripada logik sistem dalaman. Halangan ini menghalang bunyi elektrik atau transient dari sisi lapangan mengganggu CPU atau bas komunikasi, memastikan masa operasi proses berterusan.
-
Interaksi Diagnostik Tempatan: Butang tekan terintegrasi membolehkan jurutera melakukan pencetus tempatan atau pemeriksaan diagnostik terus di peringkat modul. Ciri ini mempermudah proses pengkomisian dan memudahkan penyelesaian masalah di lapangan.
Soalan Lazim
Adakah ADV561-P51 dibekalkan sebagai unit baru sepenuhnya?
Ya. Kami membekalkan Yokogawa ADV561-P51 secara eksklusif sebagai produk 100% Baru Sepenuhnya, asli. Setiap modul dihantar dalam pembungkusan kilang asal untuk memastikan prestasi dan kebolehpercayaan yang tulen.
Bagaimana pilihan G3 memberi manfaat kepada pemasangan saya?
Pilihan G3 menandakan pematuhan dengan tahap keterukan ISA-71.04 G3. Ia memastikan modul bertahan dalam persekitaran dengan kepekatan tinggi bahan pencemar menghakis, mengelakkan kegagalan perkakasan pramatang akibat kakisan papan litar.
Adakah modul ini termasuk paparan LED status?
Tidak. Akhiran "5" menunjukkan model khusus ini tidak termasuk paparan LED status luaran. Reka bentuk ini biasanya sesuai untuk pemasangan berketumpatan tinggi di mana diagnostik perisian tahap sistem mengendalikan pemantauan status.
Apakah keperluan pendawaian untuk 64 saluran?
Disebabkan ketumpatan ultra-tinggi 64 saluran, modul ini biasanya berhubung dengan kabel KS berketumpatan tinggi. Kabel ini menghubungkan modul ke papan terminal luaran, membolehkan pendawaian lapangan yang teratur dan selamat tanpa memenuhi muka modul.
