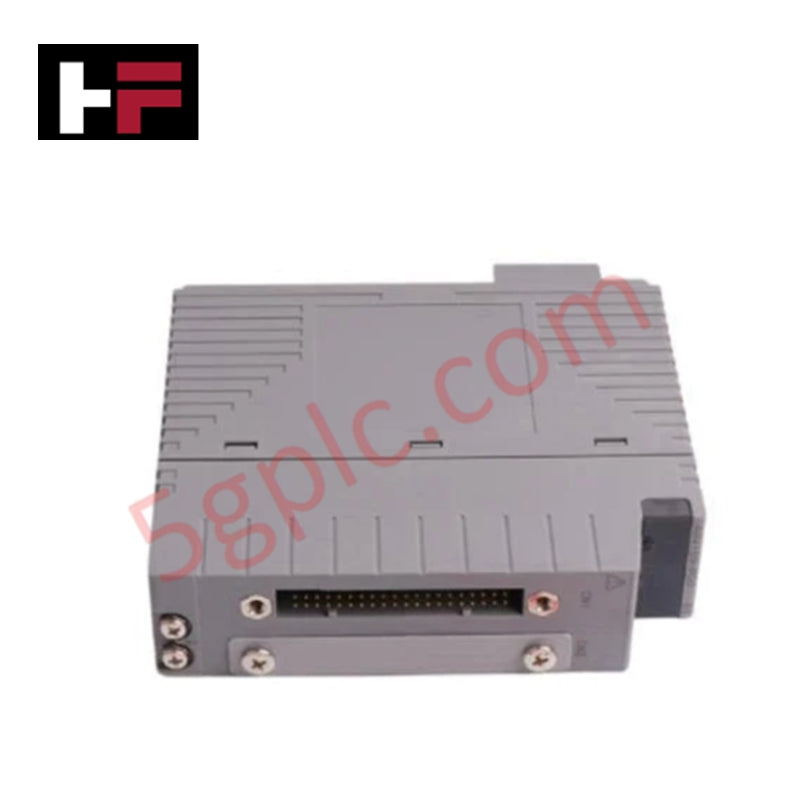

ADV159-P01 | Modul Input Digital 32-Saluran Yokogawa | CENTUM VP

Perincian Nombor Bahagian: ADV159-P01

Yokogawa menggunakan kod alfanumerik tertentu untuk menunjukkan fungsi dan revisi perkakasan:

• ADV159: Modul Input Digital (32-saluran, Terasing).

• -P: Gaya sambungan terminal pengapit tekanan.

• 0: Spesifikasi perkakasan jenis standard.

• 1: Versi model terkini untuk kestabilan isyarat yang dipertingkatkan dan keserasian subrak.

Spesifikasi Teknikal

ADV159-P01 menyediakan ambang elektrik yang tepat untuk pengesanan isyarat binari yang boleh dipercayai.

• Bilangan Saluran: 32, terasing sepenuhnya

• Keperluan Input Sentuhan: * Isyarat ON: 200 Ω atau kurang

• Isyarat OFF: 100 kΩ atau lebih

• Arus Litar Pintas: 1.25 mA (Minimum)

• Ambang Input Voltan: * Isyarat ON: ±1 V DC

• Isyarat OFF: 4.5 hingga 25 V DC

• Penarafan Sentuhan Input: 5 V DC, 20 mA atau lebih

• Masa Respons: * Input Status: ≤ 8 ms

• Input Butang Tekan: ≤ 20 ms

• Isyarat Output: Sentuhan transistor (untuk maklum balas status)

• Penarafan Output: 30 V DC, 100 mA (Beban Induktif/Resistif)

Kelebihan Kejuruteraan

• Logik Butang Tekan Asli: ADV159-P01 termasuk sokongan firmware khusus untuk input butang tekan. Ciri ini menghapuskan keperluan untuk debouncing perisian yang kompleks atau logik penguncian dalam pengawal utama, mengurangkan beban CPU dan memudahkan pengaturcaraan antara muka operator.

• Pengasingan Saluran Berintegriti Tinggi: Pengasingan saluran individu mengelakkan gangguan elektrik, gelung bumi, dan gangguan silang saluran. Seni bina ini memastikan bahawa kerosakan pada satu instrumen lapangan tidak merebak ke saluran bersebelahan atau bas sistem DCS dalaman.

• Serbaguna Isyarat Berganda: Modul ini menyokong kedua-dua isyarat sentuhan kering dan tahap voltan. Serbaguna ini membolehkan jurutera menggabungkan pelbagai jenis instrumen lapangan pada satu modul, mengoptimumkan ruang rak dan mengurangkan jumlah jenis alat ganti yang diperlukan.

• Pelaksanaan Respons Pantas: Masa respons 8 ms untuk input status membolehkan penjejakan masa nyata bagi urutan industri berkelajuan tinggi. Kelajuan ini sangat penting untuk rakaman urutan peristiwa (SOE) dan interlocking keselamatan kritikal di mana ketepatan milisaat mengelakkan masa henti peralatan.

• Output Transistor Tahan Lasak: Sentuhan transistor terbina dalam menggerakkan relay kecil atau LED isyarat secara langsung. Menyokong sehingga 100 mA pada 30 V DC, output ini menyediakan gelung maklum balas tempatan tanpa memerlukan kad output digital tambahan.

Soalan Lazim

• Adakah ADV159-P01 memerlukan bekalan kuasa luaran untuk input?

  Modul ini menyediakan voltan pengesanan yang diperlukan untuk input sentuhan kering. Walau bagaimanapun, jika anda menggunakan mod input voltan, peranti lapangan mesti menyediakan tahap isyarat 4.5 hingga 25 V DC untuk mencetuskan keadaan OFF.

• Apakah aplikasi utama untuk masa respons butang tekan 20 ms?

  Jangka masa 20 ms bertindak sebagai penapis terbina dalam untuk membezakan tindakan operator yang disengajakan daripada pantulan sentuhan mekanikal atau gangguan elektrik sementara, memastikan DCS mendaftar arahan yang bersih dan tunggal.

• Bolehkah saya mencampur beban induktif dan resistif pada output transistor?

  Boleh. Sentuhan output mengendalikan kedua-dua jenis beban sehingga 100 mA. Untuk beban yang sangat induktif, kami mengesyorkan memasang diod penindasan luaran untuk melindungi sambungan transistor daripada lonjakan EMF balik.

• Bagaimana versi P01 berbeza daripada versi P00?

  P01 adalah revisi perkakasan yang sering merangkumi komponen dalaman yang dikemas kini untuk prestasi terma yang lebih baik atau ketahanan komponen. Ia mengekalkan keserasian penuh ke belakang dengan konfigurasi P00 dalam perisian CENTUM VP anda.
