Butiran Produk

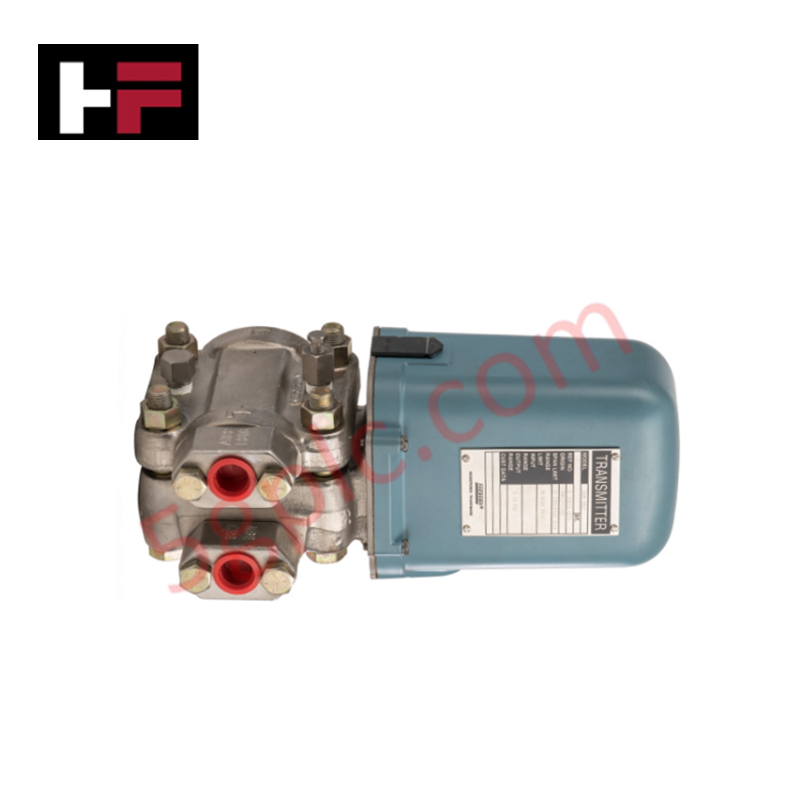

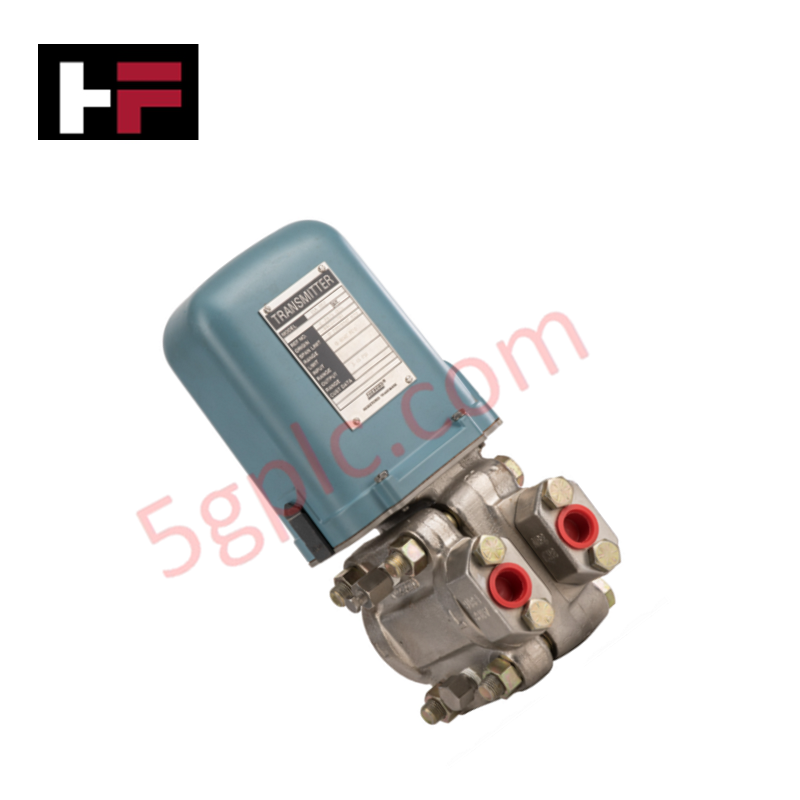

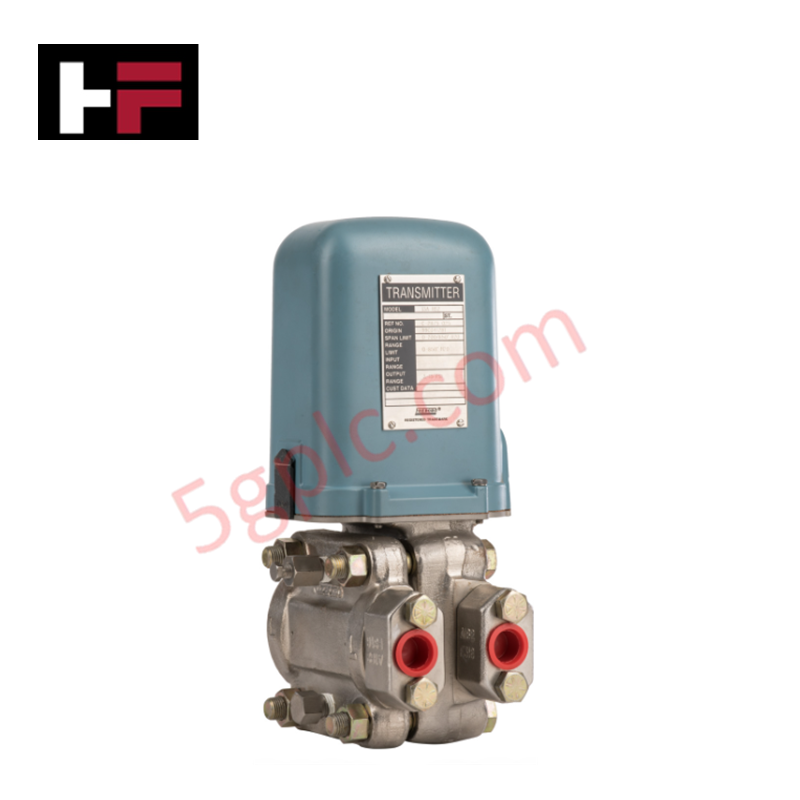

Foxboro 13A-MS2-R, yang turut dikatalogkan sebagai Pemancar Sel D/P Pneumatik 13A, berfungsi sebagai komponen perkakasan khusus untuk pengukuran tekanan pembezaan dan penghantaran gelung pneumatik dalam seni bina kawalan proses industri.
Pecahan Sufiks & Matriks Model
Pengecam 13A-MS2-R menetapkan julat tekanan pembezaan tertentu, binaan bahan yang bersentuhan dengan bendalir, jenis sambungan dan pilihan kit tambahan. Menurut dokumentasi teknikal untuk platform Foxboro 13A:
- 13A: Model katalog asas yang menandakan seni bina pemancar sel tekanan pembezaan pneumatik.
- Sufiks -M: Menetapkan had rentang ditentukur yang meliputi 5 hingga 62 kPa (20 hingga 250 inH2O atau 50 hingga 620 mbar).
- Sufiks -S: Menunjukkan binaan badan dan bahan kapsul yang bersentuhan dengan bendalir daripada keluli tahan karat 316.
- Sufiks -2: Menetapkan penyambung proses yang ditap untuk ulir NPT 1/2 inci.
- Sufiks -R: Menandakan pemasangan kit penindasan sifar dari kilang untuk aplikasi tekanan tinggi.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 13A-MS2-R |
| Jenama | Foxboro (oleh Schneider Electric) |
| Asal | Pengilangan Industri Standard |
| Berat | 8.6 kg (Berat penghantaran: 10 kg) |
| Dimensi | Perumah Sel D/P 13A Standard |
| Suhu Operasi | Julat Operasi Pneumatik Industri |
| Penggunaan Kuasa | Bekalan Udara Instrumen (Operasi pneumatik) |
| Rentang Pengukuran | 5 hingga 62 kPa (20 hingga 250 inH2O) |
| Isyarat Output | Pneumatik 3 hingga 15 psi (20 hingga 100 kPa) |
Operasi dan Pengasingan Gelung Kawalan Pneumatik
Beroperasi dalam gelung pengukuran proses pneumatik, pemancar ini melaksanakan penukaran tekanan pembezaan berasaskan imbangan daya secara berterusan tanpa memerlukan sumber kuasa elektrik, sekali gus menghapuskan kerentanan terhadap gangguan elektromagnet (EMI) dan kelemahan gelung bumi elektronik. Kapsul keluli tahan karat 316 yang kukuh serta mekanisme rasuk dalaman mengasingkan laluan isyarat pneumatik daripada sentuhan dengan bendalir proses dan perubahan persekitaran sekitar. Elemen pengawal selia bersepadu dan mekanisme penindasan sifar mengekalkan kelinearan serta kestabilan pengukuran merentasi julat tekanan statik tinggi, bagi memastikan penghantaran output yang tepat kepada pengawal dan penunjuk pneumatik hiliran.
Soalan Lazim
S: Adakah pemancar 13A-MS2-R memerlukan kuasa elektrik untuk penghantaran isyaratnya?
J: Tidak. 13A-MS2-R ialah peranti pneumatik sepenuhnya yang beroperasi menggunakan bekalan udara instrumen yang bersih dan kering (20 psi nominal), serta menghasilkan isyarat pneumatik standard 3-15 psi yang berkadar dengan tekanan pembezaan yang diukur.
S: Apakah tujuan sufiks pilihan -R pada model pemancar ini?
J: Penetapan -R menunjukkan bahawa unit ini dilengkapi kit penindasan sifar, yang membolehkan pemancar ditentukur untuk keadaan sifar tinggi apabila kepala statik malar atau tekanan prabeban perlu diimbangi.
Garis Panduan Pemasangan di Lapangan
- Pastikan bekalan udara instrumen dan injap pengasingan proses ditutup serta dinyahtekan sebelum mengendalikan atau menyambungkan talian kepada badan pemancar.
- Sapukan bahan pengedap ulir yang sesuai dan mematuhi piawaian loji pada penyambung proses NPT 1/2 inci, dengan memasukkan sekurang-kurangnya 5 ulir penuh.
- Pasang pemancar sel D/P dengan kukuh pada penyangga paip struktur atau pendakap manifold menggunakan perkakasan pemasangan yang kukuh untuk meminimumkan ralat pengukuran akibat getaran loji yang kuat.
- Sahkan bahawa tekanan udara bekalan dikekalkan pada tahap operasi nominal yang diperlukan menggunakan sumber udara instrumen yang bersih, ditapis dan bebas minyak.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
