Gambaran Produk

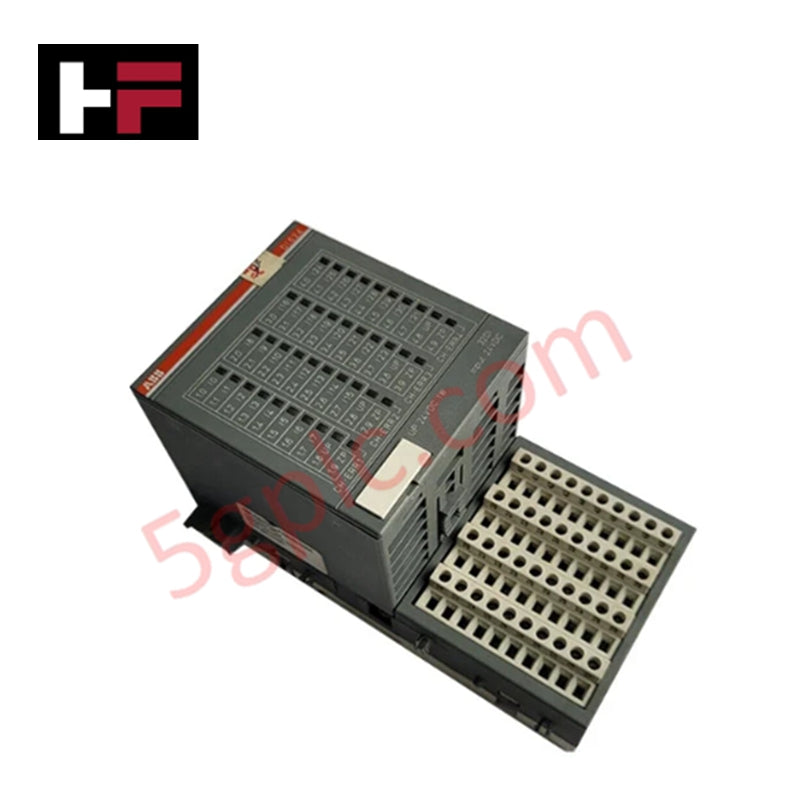

ABB CI590-CS31-HA (1SAP221100R0001) berfungsi sebagai modul antara muka berkeupayaan tinggi dalam platform automasi teragih S500. Direka khusus untuk aplikasi Ketersediaan Tinggi (HA), modul hamba CS31 ini menyokong redundansi media untuk memastikan komunikasi berterusan walaupun semasa kegagalan pautan fizikal. Ia dilengkapi dengan 16 saluran I/O digital yang sangat fleksibel dan boleh dikonfigurasikan yang menyesuaikan diri dengan pelbagai keperluan lapangan. Kami menyediakan unit ini sebagai 100% Baru dan Asli, memastikan gelung kawalan kritikal anda mendapat manfaat daripada perkakasan yang disahkan kilang tanpa kompromi.

Spesifikasi Teknikal

CI590-CS31-HA menggabungkan kawalan digital berketumpatan tinggi dengan redundansi fieldbus khusus:

• Protokol Komunikasi: CS31 Fieldbus (Hamba)

• Redundansi: Redundansi Media Terintegrasi (Sokongan HA)

• I/O Boleh Dikonfigurasikan: 16 Saluran (Boleh dipilih secara individu sebagai DI atau DO)

• Voltan Input/Output: 24V DC

• Arus Output: 0.5A setiap saluran (Jenis Transistor)

• Arus Input: 5 mA

• Lewat Isyarat: Boleh laras dari 0.1 ms hingga 32 ms

• Kapasiti Pengembangan: Menyokong sehingga 7 modul I/O tambahan

• Voltan Bekalan: 20.4 hingga 28.8 V DC

• Berat Bersih: 0.119 kg

• Dimensi: 67.5 mm (L) x 76 mm (T) x 62 mm (D)

Kelebihan Kejuruteraan

• Redundansi Media Kritikal Misi: Penamaan "HA" menandakan sokongan untuk konfigurasi bas CS31 media redundan. Seni bina ini mengelakkan penutupan sistem dengan mengekalkan laluan komunikasi kedua, membolehkan proses diteruskan tanpa gangguan jika satu kabel bas rosak.

• Konfigurasi I/O Serbaguna: Modul ini menawarkan 16 saluran digital yang berfungsi sebagai input atau output. Fleksibiliti ini menghapuskan keperluan menyimpan pelbagai varian perkakasan, kerana jurutera boleh mengkonfigurasikan campuran I/O yang tepat melalui perisian untuk setiap stesen lapangan tertentu.

• Kluster Teragih Boleh Skala: CI590-CS31-HA bertindak sebagai stesen kepala tempatan, menyokong sambungan sehingga 7 modul I/O S500 tambahan. Ini membolehkan pengembangan titik I/O terdesentralisasi sambil hanya menggunakan satu alamat fieldbus.

• Penangkapan Isyarat Berkelajuan Tinggi: Penapis input boleh laras membenarkan masa lewat serendah 0.1 ms. Responsif ini menangkap denyutan pantas dan isyarat sementara, yang penting untuk pengiraan berkelajuan tinggi dan penentuan masa tepat dalam barisan automasi yang diselaraskan.

• Jejak Padat Berketumpatan Tinggi: Dengan lebar hanya 67.5 mm, modul ini memuatkan 16 titik I/O serta logik komunikasi redundan dalam ruang rel DIN yang minimum. Reka bentuk padat ini sangat berguna untuk pemasangan semula kabinet kawalan sedia ada di mana ruang adalah kekangan utama.

Soalan Lazim

• Apakah perbezaan utama antara CI590 dan CI590-CS31-HA?

  Versi "HA" termasuk logik yang diperlukan untuk menyokong redundansi media pada bas CS31. Manakala CI590 standard mengendalikan komunikasi asas, CI590-CS31-HA memastikan sistem kawalan anda kekal dalam talian semasa kegagalan kabel bas.

• Adakah modul ini memerlukan Terminal Base?

  Ya. Anda mesti memasang CI511-ETHCAT pada Terminal Base S500 yang serasi (seperti siri TU5xx). Terminal base menguruskan pendawaian fizikal lapangan dan sambungan bas dalaman ke mana-mana modul pengembangan yang disambungkan.

• Bagaimana saya mengkonfigurasikan 16 saluran sebagai Input atau Output?

  Anda melakukan konfigurasi saluran melalui perisian ABB Automation Builder. Perkakasan modul secara automatik menyesuaikan litar dalaman mengikut tetapan perisian anda untuk setiap pin individu.

• Bolehkah output transistor mengendalikan solenoid arus tinggi?

  Setiap output menyediakan sehingga 0.5A. Untuk beban yang melebihi had ini atau untuk beban induktif berkuasa tinggi, anda mesti menggunakan relay perantara untuk melindungi perkakasan transistor dalaman modul daripada kerosakan terma.
